ATB

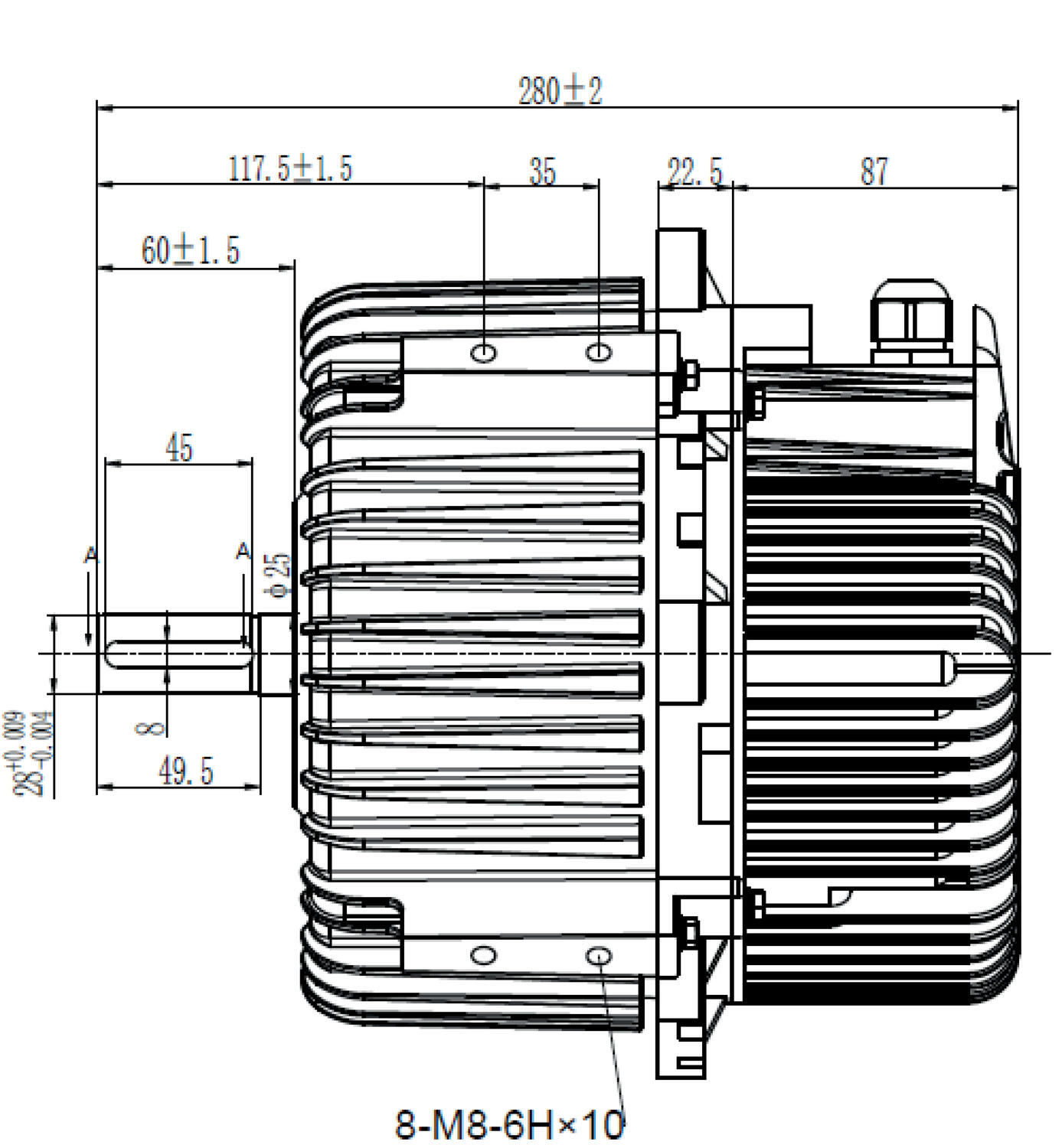

Fläktmotor EC132
Högeffektiv fläktmotor
EC132 är en högeffektiv 3-fas EC-motor från Wolong Electric. EC132 har integrerad styrning som standard och lämpar sig för variabel hastighetsreglering.
- 1,5 kW – 3 kW
- Kompakt design
- Låg ljudnivå & vibrationsfri
- UL & CE godkänd
- IP20 - IP66
Vald variant
Vald variant
Teknisk data
| Vikt | 17 kg |
|---|---|
| Antal faser | 3 |
| IP-klass | IP55 |
| Byggform | B30, B10 |
| Isolationsklass | F |
| Omgivningstemperatur | -25°C ~ +55°C vid placering i en luftström på >9m/s |
| 3774_Motor current (A) | 3.0 ～ 2.4 |
| Antal poler | 10 |
| Effektivitetsklass | IE4 |
| Effekt | 1,8 kW |
| Nominell effektfaktor | 0.90 |
| Nominell spänning | 400 V AC |
| Ingående spänningsområde | 380～480 V AC +/- 10% |
| Frekvens | 50/60 Hz |
| Varvtalsområde | 200～1200 rpm |
| Varvtalsreglering | 0-10 V/RS485/PWM-signal |
| Hastighet max | 1200 rpm |
| Utgående växlingsfrekvens | 10 kHz |
| Drifttyp | S1 |
| Max moment axel | 14,3 |
| Material | Aluminium |
Elektriska specifikationer - analoga ingångar |
|
|---|---|
| Ingående spänning analoga ingångar | 0 - 10 V och 4-20 mA |
| Ingående spänning max analoga ingångar | 28 V/30 mA |
| Ingångsimpedans analoga ingångar | 54 kΩ (spänning) 249 Ω (ström) |
| Ingående spänning PWM | PWM puls 1-10 kHz med driftcykel från 5%-100% |
| Upplösning analoga ingångar | 12 bitars, 2.63 mV (0-10 V) / 5.32 μA (0-20 mA) / 6.80 μA |
| Noggrannhet hårdvara analoga ingångar | 1% |
Elektriska specifikationer - analoga utgångar |
|
| 4414_Output voltage/current (V) | 0-10 |
| Effekt max | 10 V/10 mA |
| Kortslutningsström | 32 mA |
| Upplösning analoga utgångar | 10 bit – 9.77 mV |
| Max belastningsimpedans | 1 kΩ |
| Noggrannhet hårdvara analoga utgångar | 1% |
Elektriska specifikationer - digitala ingångar |
|
| Ingående spänning digitala ingångar | High: >5-28 V DC Low: <1 V DC |
| Ingående spänning max digitala ingångar | +28 V DC |
| Ingångsimpedans digitala ingångar | 2.2 kΩ |
| Signalfördröjning | 52 ms |
Elektriska specifikationer - relä |
|
| Kontakter | 0,1 – 2 A/V max 250 V AC eller 42 V DC för generellt ändamål eller resistiv användning |
Hjälpförsörjning |
|
| +10 V ut | +10 V DC @10 mA kortslutningsström +30 mA max |
| +24 V ut | +24 V DC short-circuit current, 50 mA max (med digital utgång) |
Nedladdningsbara filer
Generera CAD
1647025 Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Produktbeskrivning
En kraftig elektronisk kommuterad 3-fas PM-motor som kan ersätta konventionella asynkrona IEC fläktmotorer i HVAC-agggregat.
EC132 kommer med integrerad styrning som standard och lämpar sig för variabel hastighetsreglering tack vare sin intelligenta kommunikationsmodul. Få full tillgång till diagnostik via Modbus-gränssnitt.
Hastighet regleras via 0-10 V analog spänningssignal, PWM-signal eller RS485. (5st hastighetsalternativ). Support finns för både CW och CCW rotationsriktning.
