inMOTION

Anläggningstryck axel	228 N/mm²
Anläggningstryck nav	98 N/mm²
d	19 mm
D	47 mm
L	45 mm
L1	26 mm
L2	31 mm

L3	39 mm
Låsbultar antal	4 st
Låsbultar storlek	M6x25
Spännkraft bult	17
Vikt	0,45 kg
Överförbart vridmoment	300

Varianter	Anläggningstryck axel	Anläggningstryck nav	d	D	L	L1	L2	L3	Låsbultar antal	Låsbultar storlek	Spännkraft bult	Vikt	Överförbart vridmoment
Spännelement 30X55 Art.nr: VCE75 30X55 Kopierad	226 N/mm²	121 N/mm²	30 mm	55 mm	45 mm	26 mm	31 mm	39 mm	6 st	M6x25	17	0,6 kg	650
Spännelement 35X60 Art.nr: VCE75 35X60 Kopierad	206 N/mm²	121 N/mm²	35 mm	60 mm	45 mm	26 mm	31 mm	39 mm	8 st	M6x25	17	0,6 kg	860
Spännelement 19X47 Art.nr: VCE75 19X47 Kopierad	228 N/mm²	98 N/mm²	19 mm	47 mm	45 mm	26 mm	31 mm	39 mm	4 st	M6x25	17	0,45 kg	300
Spännelement 20X47 Art.nr: VCE75 20X47 Kopierad	231 N/mm²	98 N/mm²	20 mm	47 mm	45 mm	26 mm	31 mm	39 mm	4 st	M6x25	17	0,46 kg	320
Spännelement 22X47 Art.nr: VCE75 22X47 Kopierad	211 N/mm²	99 N/mm²	22 mm	47 mm	45 mm	26 mm	31 mm	39 mm	4 st	M6x25	17	0,5 kg	370
Spännelement 24X50 Art.nr: VCE75 24X50 Kopierad	220 N/mm²	110 N/mm²	24 mm	50 mm	45 mm	26 mm	31 mm	39 mm	6 st	M6x25	17	0,5 kg	430
Spännelement 25X50 Art.nr: VCE75 25X50 Kopierad	226 N/mm²	113 N/mm²	25 mm	50 mm	45 mm	26 mm	31 mm	39 mm	6 st	M6x25	17	0,5 kg	480
Spännelement 28X55 Art.nr: VCE75 28X55 Kopierad	207 N/mm²	108 N/mm²	28 mm	55 mm	45 mm	26 mm	31 mm	39 mm	6 st	M6x25	17	0,6 kg	590
Spännelement 32X60 Art.nr: VCE75 32X60 Kopierad	201 N/mm²	117 N/mm²	32 mm	60 mm	45 mm	26 mm	31 mm	39 mm	8 st	M6x25	17	0,7 kg	800
Spännelement 38X65 Art.nr: VCE75 38X65 Kopierad	201 N/mm²	124 N/mm²	38 mm	65 mm	45 mm	26 mm	31 mm	39 mm	8 st	M6x25	17	0,8 kg	1030
Spännelement 40X65 Art.nr: VCE75 40X65 Kopierad	239 N/mm²	146 N/mm²	40 mm	65 mm	45 mm	26 mm	31 mm	39 mm	8 st	M6x25	17	0,6 kg	1130
Spännelement 42X75 Art.nr: VCE75 42X75 Kopierad	221 N/mm²	138 N/mm²	42 mm	75 mm	55 mm	30 mm	36 mm	47 mm	6 st	M8x30	41	1,2 kg	1930
Spännelement 45X75 Art.nr: VCE75 45X75 Kopierad	221 N/mm²	138 N/mm²	45 mm	75 mm	55 mm	30 mm	36 mm	47 mm	6 st	M8x30	41	1,1 kg	1950
Spännelement 48X80 Art.nr: VCE75 48X80 Kopierad	226 N/mm²	145 N/mm²	48 mm	80 mm	55 mm	30 mm	36 mm	47 mm	6 st	M8x30	41	1,3 kg	2180
Spännelement 50X80 Art.nr: VCE75 50X80 Kopierad	226 N/mm²	146 N/mm²	50 mm	80 mm	55 mm	30 mm	36 mm	47 mm	6 st	M8x30	41	1,1 kg	2210
Spännelement 55X85 Art.nr: VCE75 55X85 Kopierad	226 N/mm²	146 N/mm²	55 mm	85 mm	55 mm	30 mm	36 mm	47 mm	8 st	M8x30	41	1,2 kg	2730
Spännelement 60X90 Art.nr: VCE75 60X90 Kopierad	201 N/mm²	134 N/mm²	60 mm	90 mm	55 mm	30 mm	36 mm	47 mm	8 st	M8x30	41	1,3 kg	2910
Spännelement 65X95 Art.nr: VCE75 65X95 Kopierad	211 N/mm²	145 N/mm²	65 mm	95 mm	55 mm	30 mm	36 mm	47 mm	8 st	M8x30	41	1,4 kg	3570
Spännelement 70X110 Art.nr: VCE75 70X110 Kopierad	226 N/mm²	145 N/mm²	70 mm	110 mm	67 mm	40 mm	46 mm	57 mm	8 st	M10x35	83	2,5 kg	5830
Spännelement 75X115 Art.nr: VCE75 75X115 Kopierad	221 N/mm²	151 N/mm²	75 mm	115 mm	72 mm	40 mm	46 mm	62 mm	8 st	M10x35	83	2,6 kg	6330
Spännelement 80X120 Art.nr: VCE75 80X120 Kopierad	202 N/mm²	142 N/mm²	80 mm	120 mm	72 mm	40 mm	46 mm	62 mm	8 st	M10x35	83	2,8 kg	6840
Spännelement 85X125 Art.nr: VCE75 85X125 Kopierad	221 N/mm²	161 N/mm²	85 mm	125 mm	72 mm	40 mm	46 mm	62 mm	10 st	M10x35	83	2,8 kg	8160
Spännelement 90X130 Art.nr: VCE75 90X130 Kopierad	201 N/mm²	146 N/mm²	90 mm	130 mm	72 mm	40 mm	46 mm	62 mm	10 st	M10x35	83	3 kg	8670
Spännelement 95X135 Art.nr: VCE75 95X135 Kopierad	191 N/mm²	141 N/mm²	95 mm	135 mm	72 mm	40 mm	46 mm	62 mm	10 st	M10x35	83	3 kg	10200
Spännelement 100X145 Art.nr: VCE75 100X145 Kopierad	201 N/mm²	151 N/mm²	100 mm	145 mm	89 mm	46 mm	52 mm	77 mm	8 st	M12x45	145	5,5 kg	13600
Spännelement 110X155 Art.nr: VCE75 110X155 Kopierad	201 N/mm²	182 N/mm²	110 mm	155 mm	89 mm	46 mm	52 mm	77 mm	8 st	M12x45	145	4,8 kg	14870
Spännelement 120X165 Art.nr: VCE75 120X165 Kopierad	221 N/mm²	162 N/mm²	120 mm	165 mm	89 mm	46 mm	52 mm	77 mm	10 st	M12x45	145	5,5 kg	19460
Spännelement 130X180 Art.nr: VCE75 130X180 Kopierad	202 N/mm²	146 N/mm²	130 mm	180 mm	89 mm	46 mm	52 mm	77 mm	12 st	M12x45	145	6 kg	20820
Spännelement 140X190 Art.nr: VCE75 140X190 Kopierad	192 N/mm²	141 N/mm²	140 mm	190 mm	90 mm	51 mm	59 mm	84 mm	8 st	M14x45	230	7,5 kg	25410
Spännelement 150X200 Art.nr: VCE75 150X200 Kopierad	202 N/mm²	152 N/mm²	150 mm	200 mm	90 mm	51 mm	59 mm	84 mm	10 st	M14x45	230	7,7 kg	30720
Spännelement 160X210 Art.nr: VCE75 160X210 Kopierad	202 N/mm²	152 N/mm²	160 mm	210 mm	90 mm	51 mm	59 mm	84 mm	10 st	M14x45	230	8 kg	33150
Spännelement 170X225 Art.nr: VCE75 170X225 Kopierad	161 N/mm²	121 N/mm²	170 mm	225 mm	90 mm	51 mm	59 mm	84 mm	12 st	M14x45	230	9,8 kg	34000
Spännelement 180X235 Art.nr: VCE75 180X235 Kopierad	157 N/mm²	122 N/mm²	180 mm	235 mm	90 mm	51 mm	59 mm	84 mm	12 st	M14x45	230	9,8 kg	34250

Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

Vald variant

Välj variant i listan

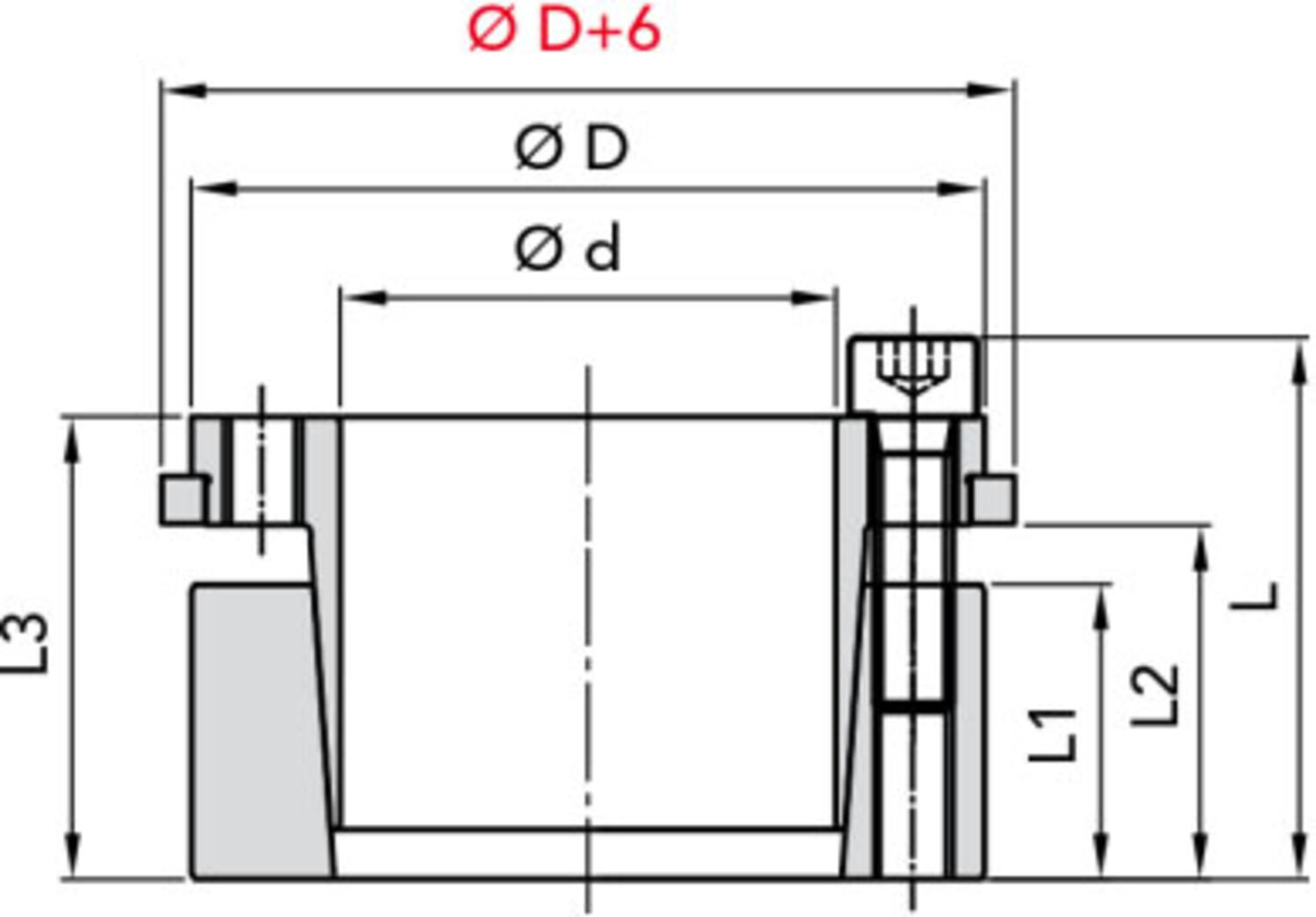

Spännelement VCE75
