Apexväxlar
Publicerat: 2024-02-20

Apex Dynamics lanserar två nya serier av planetväxlar & vinkelväxlar

Apex Dynamics har lanserat nya serier av planetväxlar och vinkelväxlar, MF/MFK och MD/MDK. Dessa serier är resultatet av att kombinera framgångsrika egenskaper från olika växeldesigner för att stärka Apex befintliga sortiment av högkvalitativa precisionsväxlar.

Produktnytt
Det är viktigt att förstå positioneringen av dessa nya serier i Apex Dynamics produktsortiment för att uppskatta deras fördelar och hur de kompletterar befintliga alternativ. Vi tar en närmare titt på egenskaperna hos varje serie, MF/MFK och MD/MDK, för att få en bättre förståelse för deras relativa styrkor och användningsområden.

Serie MF & MFK

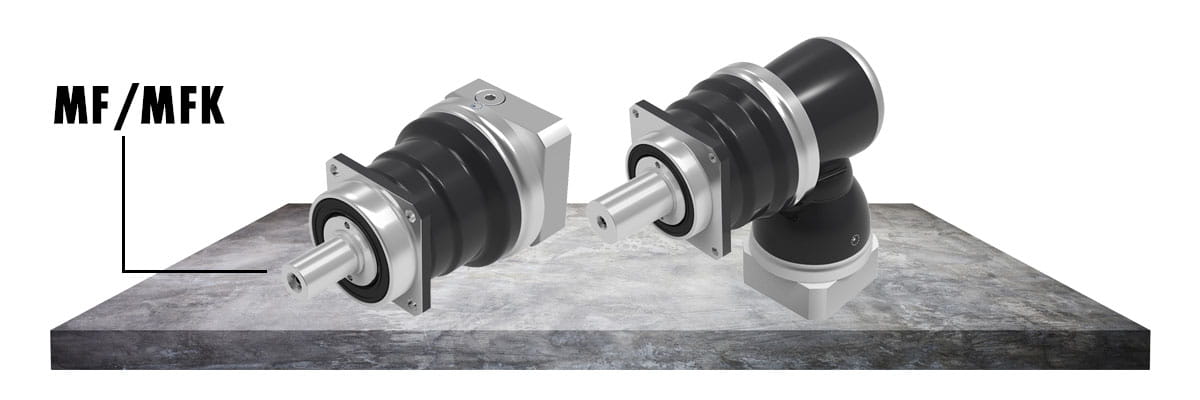

MF och MFK växellådor

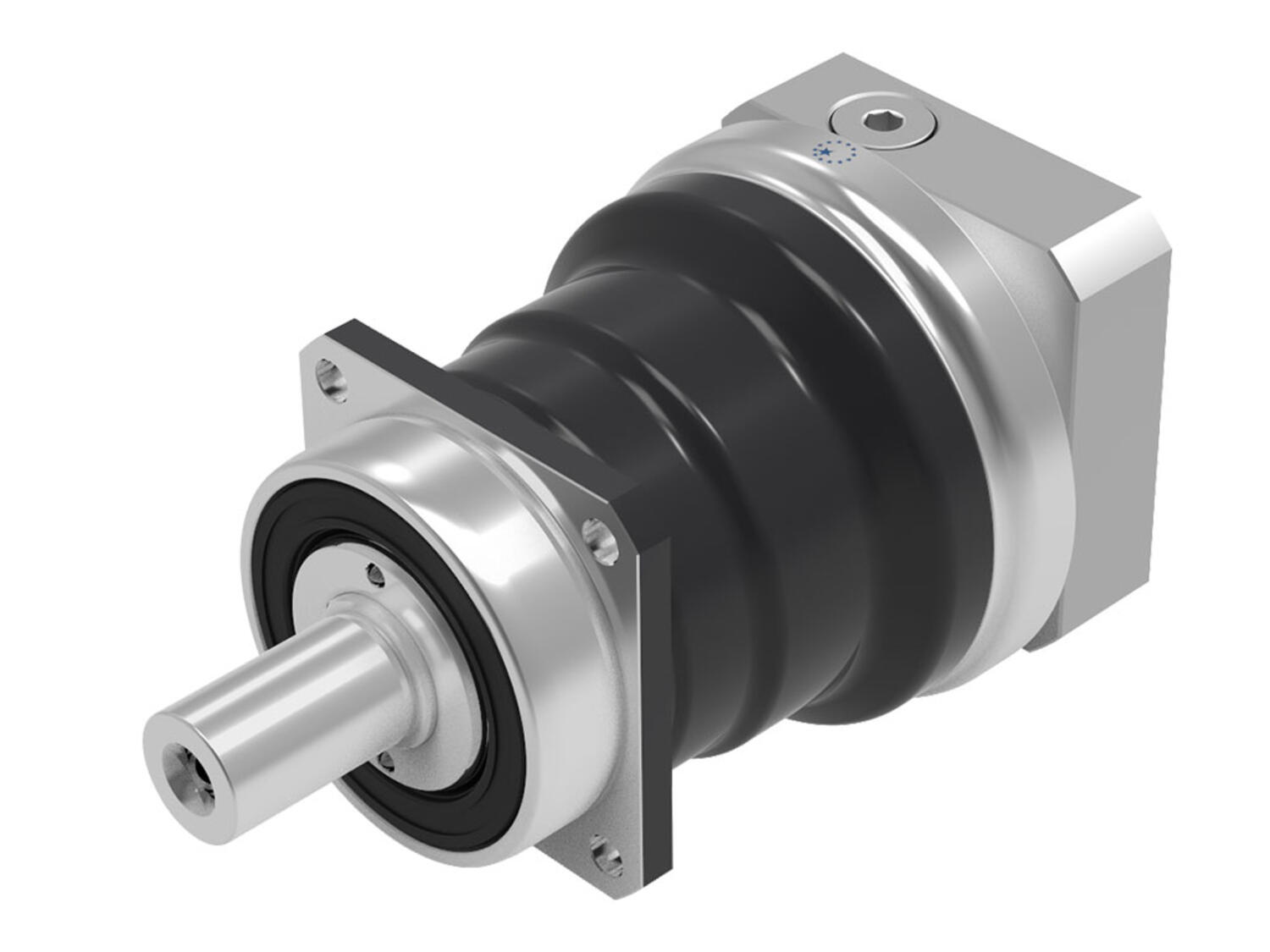

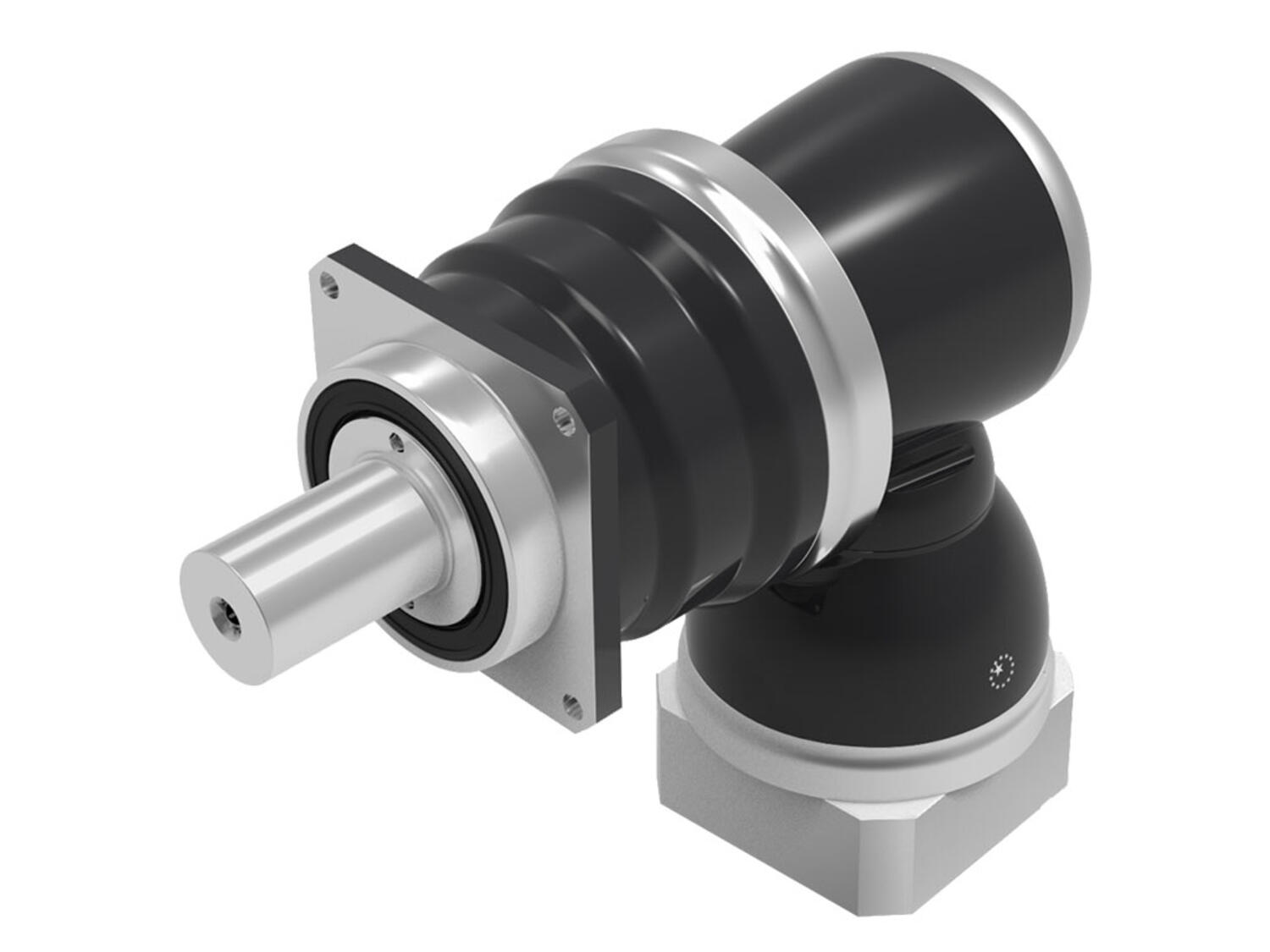

MF och MFK-serien av planetväxlar och vinkelväxlar presenterar en betydande utveckling med liknande design och dimensioner som den beprövade AFH/AFHK-serien. Utgångssidan av MF/MFK-serien matchar också de väletablerade AF/AFR- och AFX/AFXR-serierna, vilket ger en smidig övergång utan behov av modifieringar i applikationen.

En av de största skillnaderna mellan dessa serier ligger i huset. Precis som AFH/AFHK-modellerna, är MF/MFK-serien försedd med ett hus av stål (svart epoxibelagt) och en utgående axel i stål. I kontrast till detta har AF/AFR- och AFX/AFXR-serierna alla ett hus och en utgående axel i rostfritt stål (SUS416).

MF/MFK-serien är konstruerad för att kunna hantera högre radiella krafter mer effektivt, vilket resulterar i ett ökat lutningsmoment, M2K. Detta resultat uppnås genom en kombination av faktorer såsom lagerkonstruktion, materialval, efterbehandling och design. Standardbacklash för MF/MFK-serien är ≤ 3 bågminuter för 1-stegs och ≤ 4 bågminuter för 2-stegs versionen. För applikationer som kräver högre precision kan istället AFH/AFHK-serien vara det optimala valet.

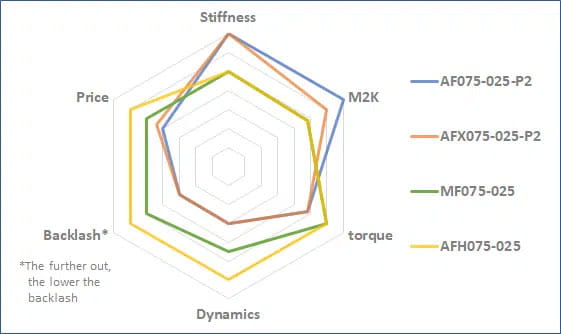

positioneringsdiagram MF och MFK

Serie MD & MDK med robotfläns

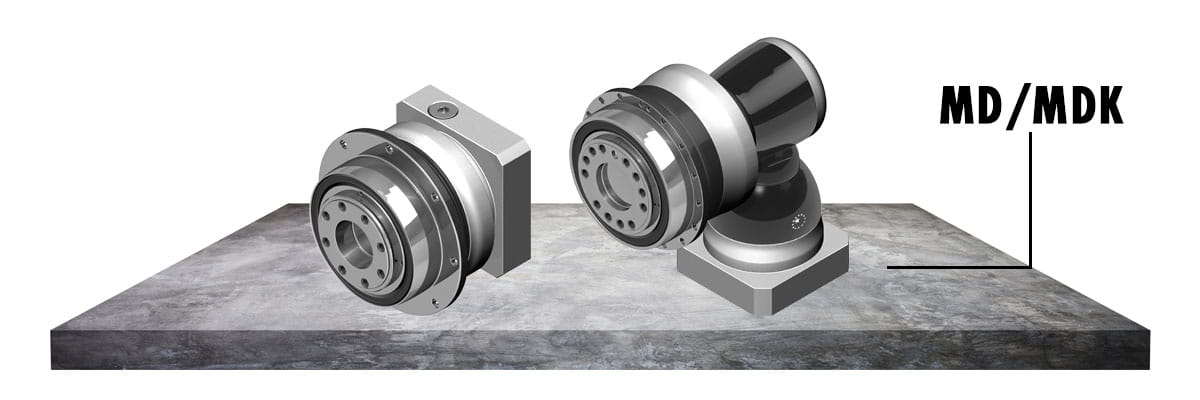

MD och MDK växellådor
MD/MDK-serien av planetväxlar och vinkelväxlar med robotfläns utgör ett betydande tillskott till det redan breda utbudet av precisionsväxlar med en utgående fläns, särskilt lämpade för användning i robotar med ISO9409 standard.

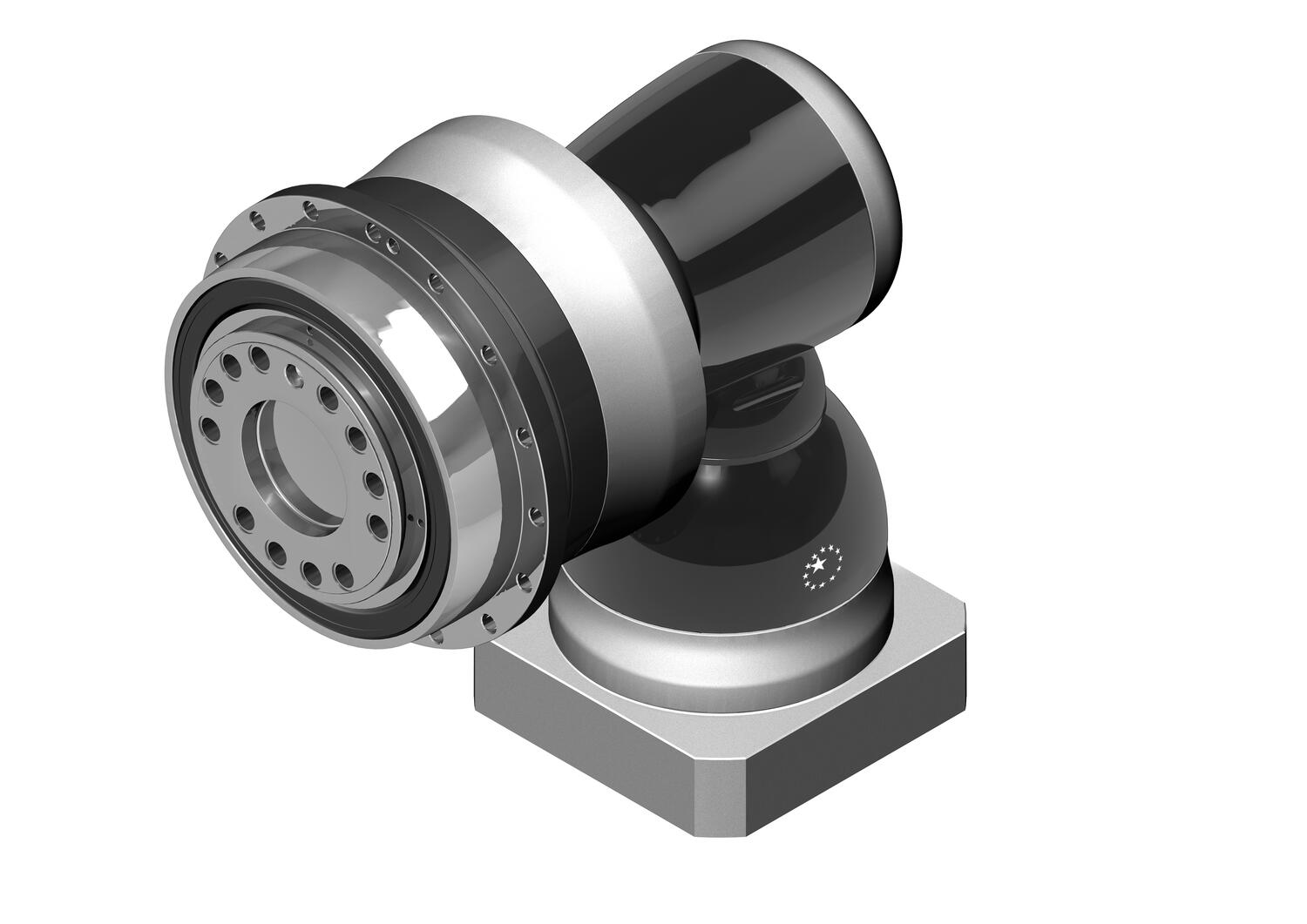

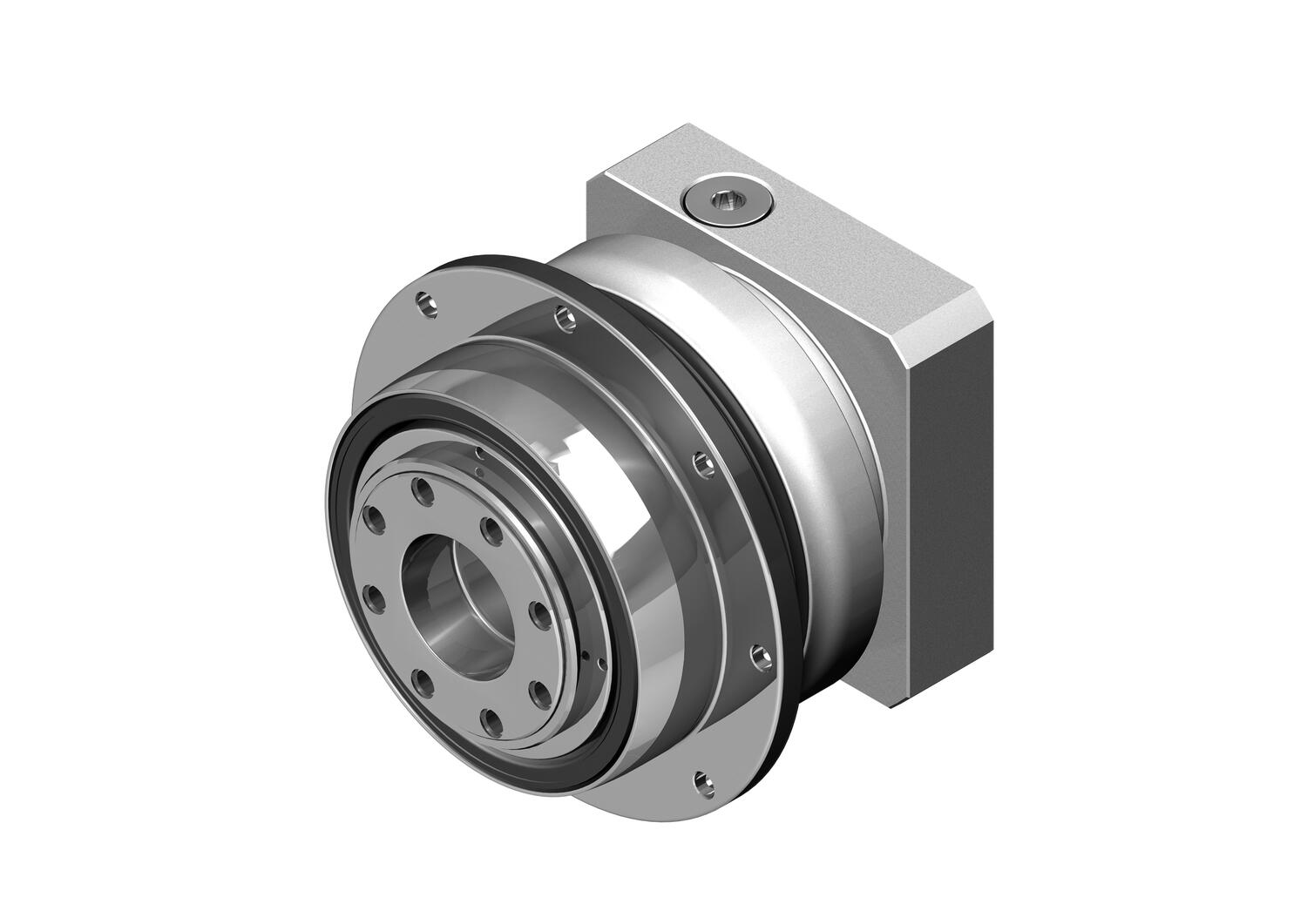

Den nya MD/MDK-serien har samma design och dimensioner på utgående sidan som AH/AHK-serien, med en ISO9409 fläns i stål och ett hus av svart epoxibelagt stål.

Den främsta differentieringsfaktorn ligger i backlash, tillåtet vridmoment och pris. Eftersom inte varje applikation kräver extrem precision, men snarare dynamisk prestanda och högt lutningsmoment, erbjuder MD/MDK-serien ett attraktivt alternativ. Backlash för denna serie ligger på ≤ 3 bågminuter för 1-stegs versionen och ≤ 3 bågminuter för 2-stegs versionen. För optimal tätning används en Viton-tätning i alla växellådor i denna serie. Standardmässigt används en gel som smörjmedel, men detta kan anpassas efter kundens behov, inklusive användningen av Food Grade NSF-H1 godkänt smörjmedel.
Apex Dynamics har introducerat AP "Apex Performance" High Torque-serien av precisionsväxlar, särskilt utvecklad för de mycket dynamiska delta-robotarna. Till skillnad från andra planetväxellösningar har denna serie fyra planetväxlar, vilket gör den idealisk för högprecisa och högt dynamiska plock- och placeringsapplikationer tack vare dess extremt låga backlash.



AD/ADR-serien, med ett hus och en utgående fläns i rostfritt stål, är speciellt lämplig för livsmedelsindustrin. Med MD/MDK-serien, som presterar mellan AD/ADR- och AH/AHK-serierna, erbjuder Apex Dynamics ännu fler alternativ för att välja rätt precisionsväxel för varje applikation.

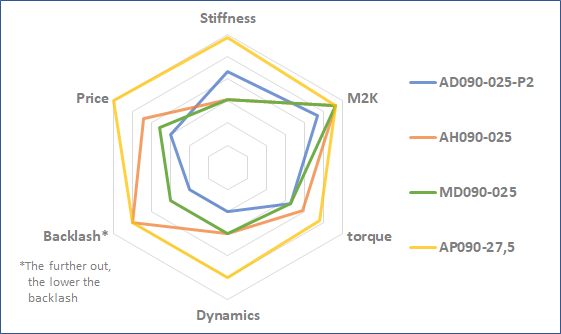

En grafisk representation jämför MD/MDK-serien med andra serier för att tydligt visa dess positionering.



positionering MD

Både MF/MFK- och MD/MDK-serierna finns tillgängliga för nedladdning i 2D och 3D-format via Designverktyget. De flesta produkter från dessa serier finns i lager på fabriken i Taiwan, vilket resulterar i en leveranstid på cirka 3 veckor efter beställning.

MF/MFK- och MD/MDK-serierna är särskilt lämpliga för applikationer såsom rack och pinion-drifter, förpackningsmaskiner, positioneringsbord där hög noggrannhet krävs, medicinsk industri samt plock- och placeringsrobotar.

För ytterligare information om dessa nya serier och dess placering i Apex Dynamics omfattande utbud av precisionsväxlar, är du välkommen att kontakta oss.

Denna artikel kommer ursprungligen från: https://www.apexdyna.nl/en/gearboxes/gearbox-shaft-robot-flange
