Stegmotorstyrningar
Se vårt utbud inom Stegmotorstyrningar
EM2RS
Stegmotorstyrning
- Enkelt styrning för positionering utan PLC
- Modbus RTU komunikation
- Power voltage 20-110 VDC, Max output current 8.2A
- 7 digitala ingångar, 3 digitala utgångar

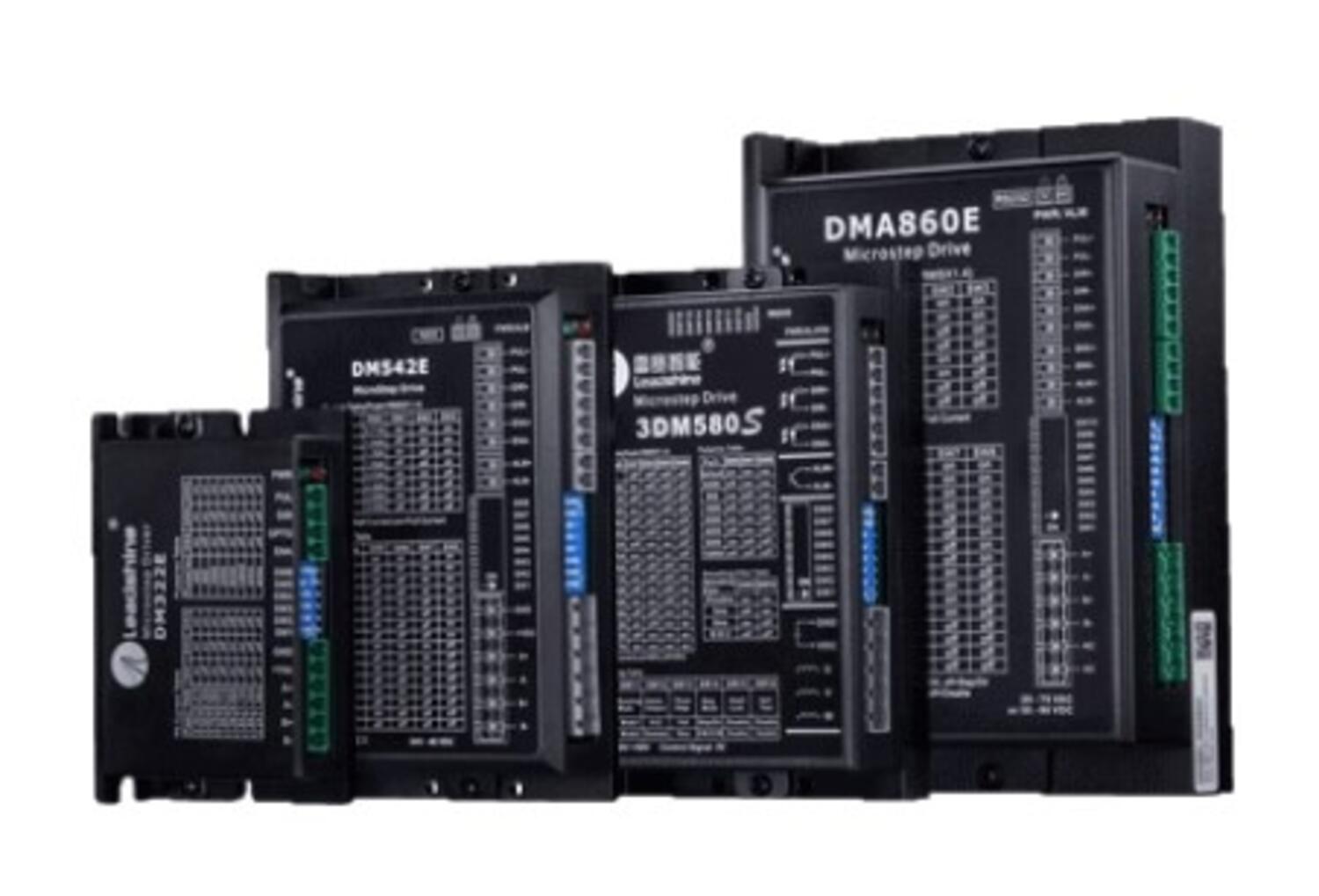

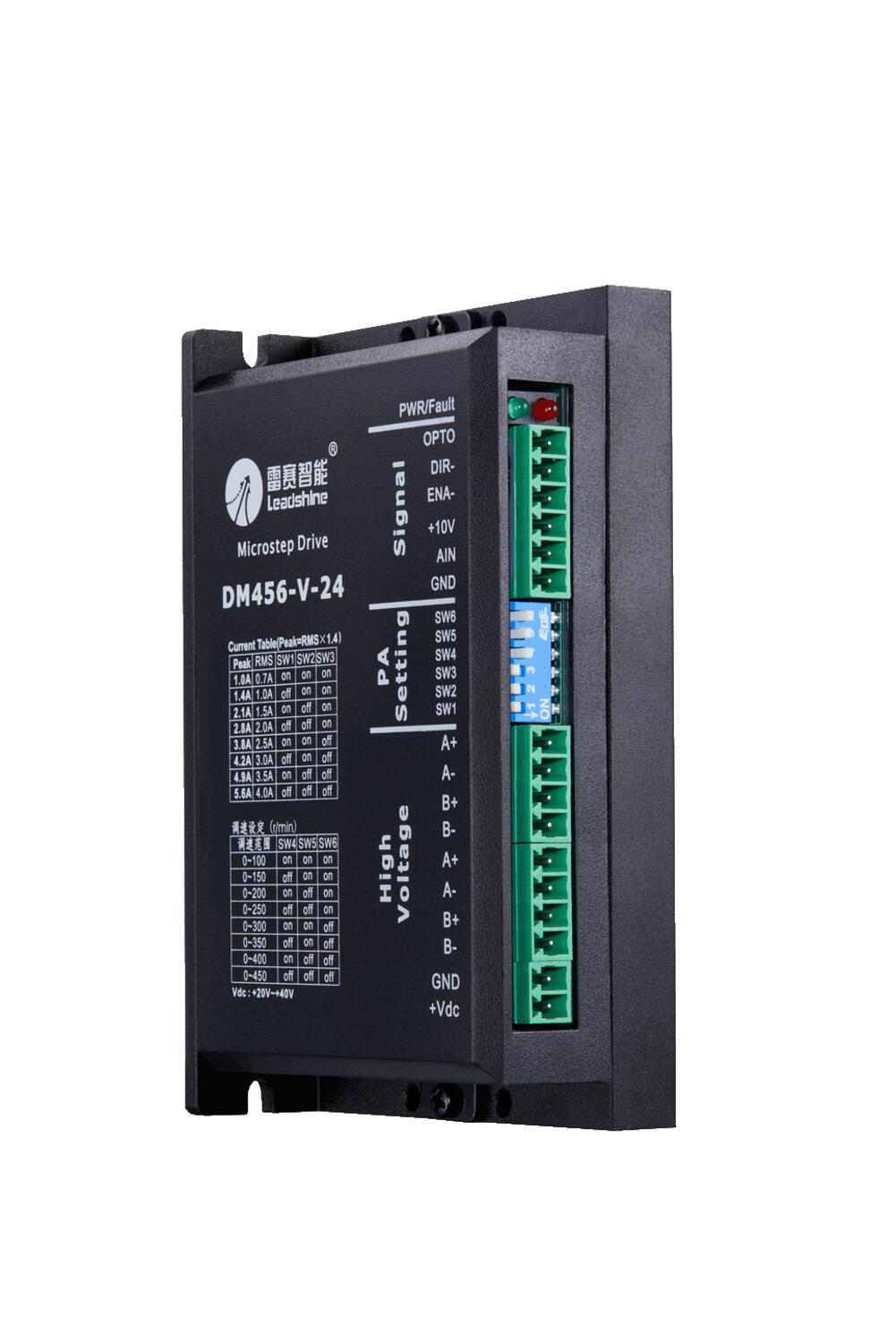

DM-serien
Stegmotordrivare
- Hög prestanda
- Passar NEMA 8 - NEMA 53
- Lagervara hos leverantör
- Prisvärda
EM-S
Stegmotordrivare, förbättrad prestanda
- Steg & riktning (PUL/DIR) eller CW/CCW (dubbelpuls) kontroll
- 200 KHz max pulsingångsfrekvens
- 16 mikrostegsupplösningar mellan 200-25600 via DIP-switchar eller 200-51200 via mjukvara
- Konfigurerbar kontrollkommandoutjämning för att reducera motorvibrationer
CS2RS
Close Loop - Stegmotorstyrning, Modbus RTU
- 20-110 V DC , Upp till 8.0 A
- Ingen förlust av steg, Låga ljud och vibrationer, mjuka rörelse.
- 7 konfigurerbara digitala ingångar, 3 optiskt isolerade digitala utgångar.
- Driftlägen: profile position, profile velocity, homing
iPOS3602
Intelligent motorstyrning
- Upp till 75W, 2A kontinuerligt, 3.2A peak, 12-36VDC
- DC, BLDC eller stegmotor med samma styrning
- Kommunikation via RS232 samt TML-CAN, CANopen eller EtherCAT
iPOS3604
Intelligent motorstyrning
- Upp till 144W, 4A kontinuerligt, 10A peak, 9-36VDC
- DC, BLDC eller stegmotor med samma styrning
- Kommunikation via RS232 samt TML-CAN, CANopen eller EtherCAT
iPOS4808
Intelligent motorstyrning
- Upp till 400W, 8A kontinuerligt, 20A peak, 12-50VDC
- DC, BLDC eller stegmotor med samma styrning
- Kommunikation via RS232 samt TML-CAN, CANopen eller EtherCAT
CS3E-D
Close Loop - Stegmotorstyrning, CANopen over EtherCAT
- Ingen förlust av steg
- Driftslägen: profile position, profile velocity, cyclic synchronous position, homing.
- 7 konfigurerbara digitala ingångar
- 7 optiskt isolerade digitala utgångar inkluderar bromsutgång.
- Låga ljud och vibrationer, mjuka rörelse.
EM3E
Stegmotorstyrning, CANopen over EtherCAT
- (CoE) med fullt stöd för CiA402,100Mbps full-duplex
- Driftslägen: Profile Position, Profile Velocity, Cyclic Synchronous Position, Homing
- 5 digitala ingångar
- 2 optiskt isolerade digitala utgångar inkluderar larm och broms
- Låga ljud och vibrationer, mjuka rörelse
EM-CAN
Stegmotorstyrning, CANopen
- CANopen field bus, standardprotokoll för DS301 V4.02 och DSP 402 V2.01
- 3 digitala ingångar och 1 digital utgång, 5-24VDC
- Mode : Velocity, position or home mode
- Överspänning och överströmsskydd
EM-314
Stegmotorstyrning
- 12-48 VDC
- Parameterinställningar via EM-236 alt EM-268
- Puls/riktning alt 4 ställbara förvalspositioner
- Fram/back

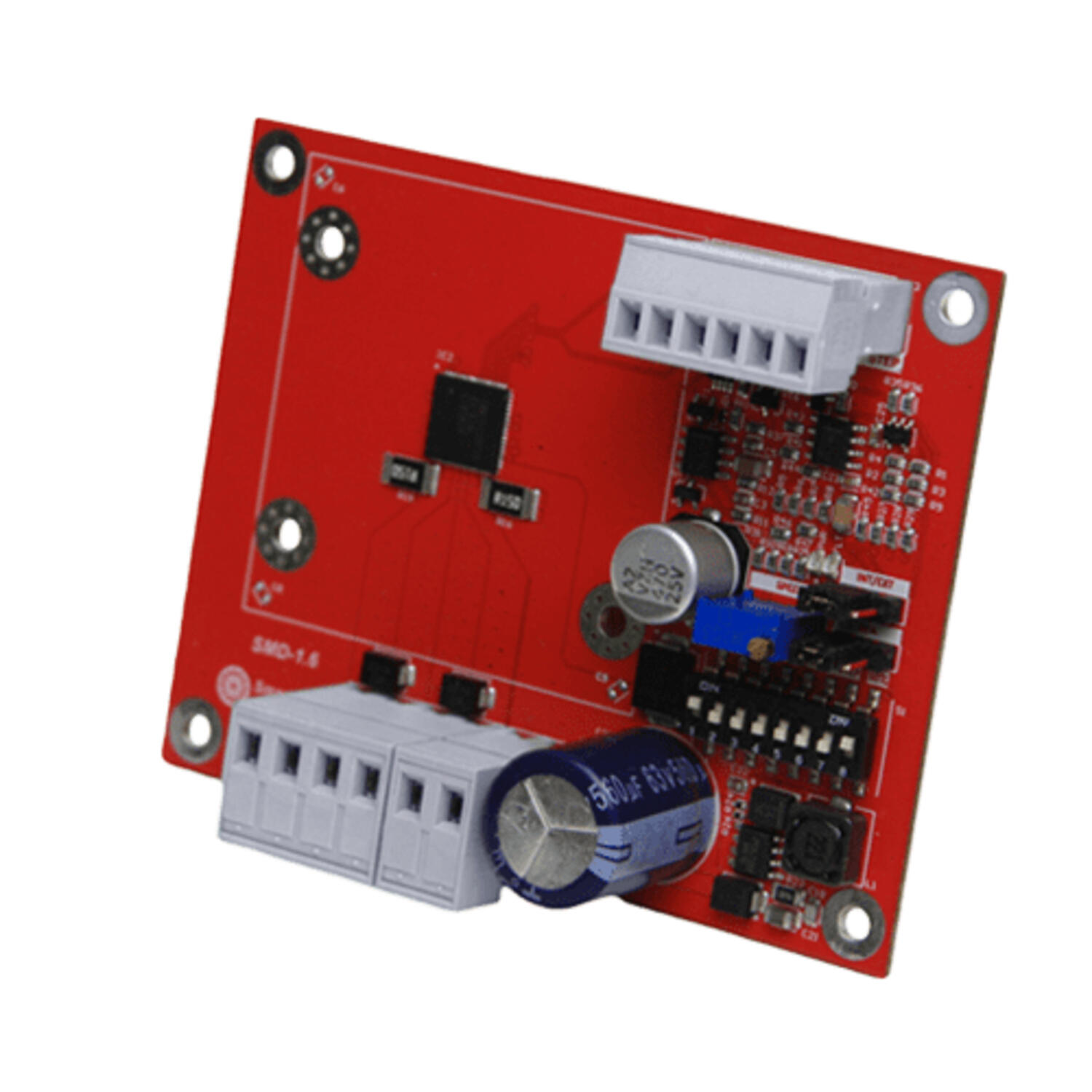

SMD
Stegmotorstyrning
- Voltage12 – 48 VDC
- Max. ström - 0.1 - 8.0 А
- Microstepping1/1 - 1/128
- KontrollmetoderAnalog ingång, STEP/DIR
Tillbehör Electromen
Programeringsverktyg och korthållare
- Parametersättning via dosa
- Parametersättning via USB
- Hållare anpassade för DIN-skena
- Potentiometer
- Mjukvara

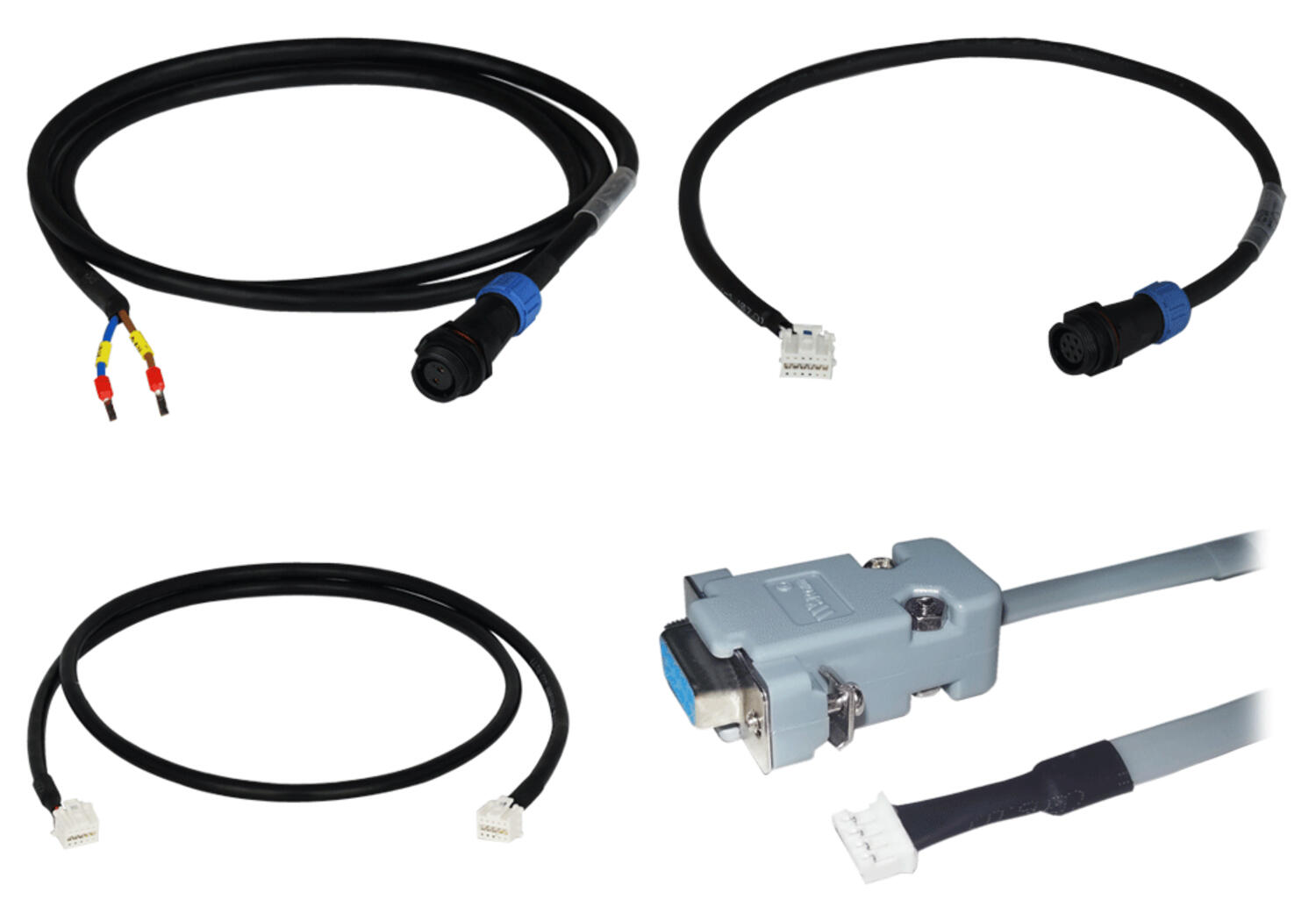

Kablage
Diverse behov
- Tuning kablar
- Motorkablar
- Encoderkablar
- Bromskablar
Mer info om Stegmotorstyrningar
En stegmotorstyrning omvandlar styrpulser till strömmar i motorns faser, så att motorn rör sig ett bestämt antal steg i rätt riktning. Med mikrostegning delas varje helsteg upp i mindre steg, vilket ger jämnare gång och finare upplösning.
Hur fint stegen kan delas beror på styrningen. I sortimentet finns drivare med upp till 25 600 mikrosteg per varv via DIP-switchar och upp till 51 200 via mjukvara. Styrningarna används tillsammans med våra stegmotorer.
Open loop och closed loop
I en traditionell stegmotordrift skickar styrningen pulser till motorn utan att kontrollera resultatet. Med en closed loop-styrning får styrningen återkoppling från en encoder på motorn och kan upptäcka och rätta till tappade steg.
I sortimentet finns closed loop-styrningar från Leadshine med lägen för positionering, hastighetsstyrning och referenskörning. Till Leadshines styrningar finns även kablage för motor, encoder och broms.
Kommunikation och systemintegration
De flesta drivare styrs med puls och riktning (STEP/DIR eller CW/CCW). För integration i större system finns styrningar med Modbus RTU via RS485, CANopen och EtherCAT, och Technosofts intelligenta motorstyrningar kommunicerar via RS232, TML-CAN, CANopen och EtherCAT.
Vissa styrningar kan positionera utan PLC, antingen via Modbus RTU eller genom förinställda positioner. Strömförsörjning från Leadshine för steg- och servodrivare hittar du under strömförsörjning.
Användningsområden för stegmotorstyrning
Stegmotorstyrningar används där en rörelse behöver positioneras exakt i små steg. Vanliga användningsområden är:
- Medicinteknisk utrustning
- Kontorsutrustning
- Ventilation
- 3D-skrivare
- Applikationer med krav på exakt positionering
Behöver du hjälp att välja stegmotorstyrning?
Rätt styrning beror på motorns storlek och ström, matningsspänning, styrsätt och om du behöver closed loop. Vi hjälper dig att hitta en stegmotorstyrning som passar motorn och applikationen.
Kontakta oss på OEM Motor, så hjälper vi dig vidare.
Vanliga frågor och svar om Stegmotorstyrningar
Vad är mikrostegning?
Mikrostegning innebär att styrningen delar upp varje helsteg i flera mindre steg genom att reglera strömmen i motorns faser. Det ger jämnare gång och finare upplösning.
Vad är skillnaden mellan open loop och closed loop för stegmotorer?
I open loop skickar styrningen pulser utan att kontrollera motorns faktiska position. I closed loop får styrningen återkoppling från en encoder och kan rätta till tappade steg.
Kan en stegmotorstyrning positionera utan PLC?
Ja, vissa modeller kan det. I sortimentet finns styrningar som positionerar via Modbus RTU och styrningar med förinställda positioner.
Vilka kommunikationsgränssnitt finns för stegmotorstyrningarna?
De flesta drivare styrs med puls och riktning. Det finns även styrningar med Modbus RTU, CANopen och EtherCAT.
Vilka matningsspänningar finns för stegmotorstyrningarna?
Det beror på modell. I sortimentet finns styrningar för bland annat 12–48 V DC och 20–110 V DC.
