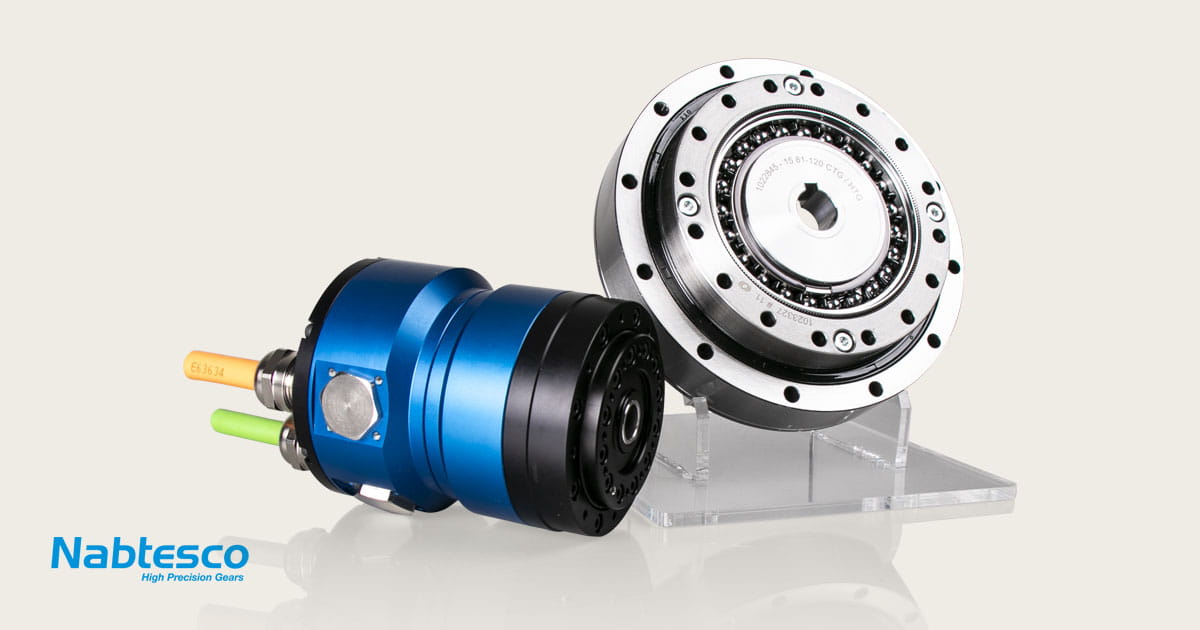

Strain wave-växlar från Nabtesco
När applikationen kräver absolut positionsnoggrannhet, hög vridstyvhet och kompakt design räcker inte alltid traditionella växellösningar. Nabtescos strain wave-växlar är utvecklade för just dessa situationer – där precision och repeterbarhet är helt avgörande.
Produktnytt
Vad är en strain wave-växel – och varför ger den zero backlash?
En strain wave-växel bygger på en smart men robust princip och består av endast tre huvudkomponenter:- Wave Generator – skapar en elliptisk deformation
- Flex Spline – ett tunt, flexibelt kugghjul
- Circular Spline – ett styvt ringhjul
- Absolut zero backlash
- Mycket hög transmissionsnoggrannhet och repeterbarhet
- Hög vridstyvhet, även vid kompakt byggform
Tekniska styrkor i Nabtescos strain wave-serie:
- Höga utväxlingar i ett enda steg – upp till 160:1
- Högt vridmoment i förhållande till storlek och vikt
- Livslängd upp till 10 000 h
- Underhållsfri konstruktion
- Driftstemperatur som standard –20 till +70 °C
Gear Set, Gear Set Plus eller Gear Unit – vad är skillnaden?
Nabtesco erbjuder flera nivåer av integration, vilket ger konstruktören stor frihet:Gear Set
Växelkomponenter för dig som vill integrera lösningen i egen konstruktion. Passar när du själv vill styra lager, hus och mekanisk uppbyggnad.Gear Set Plus

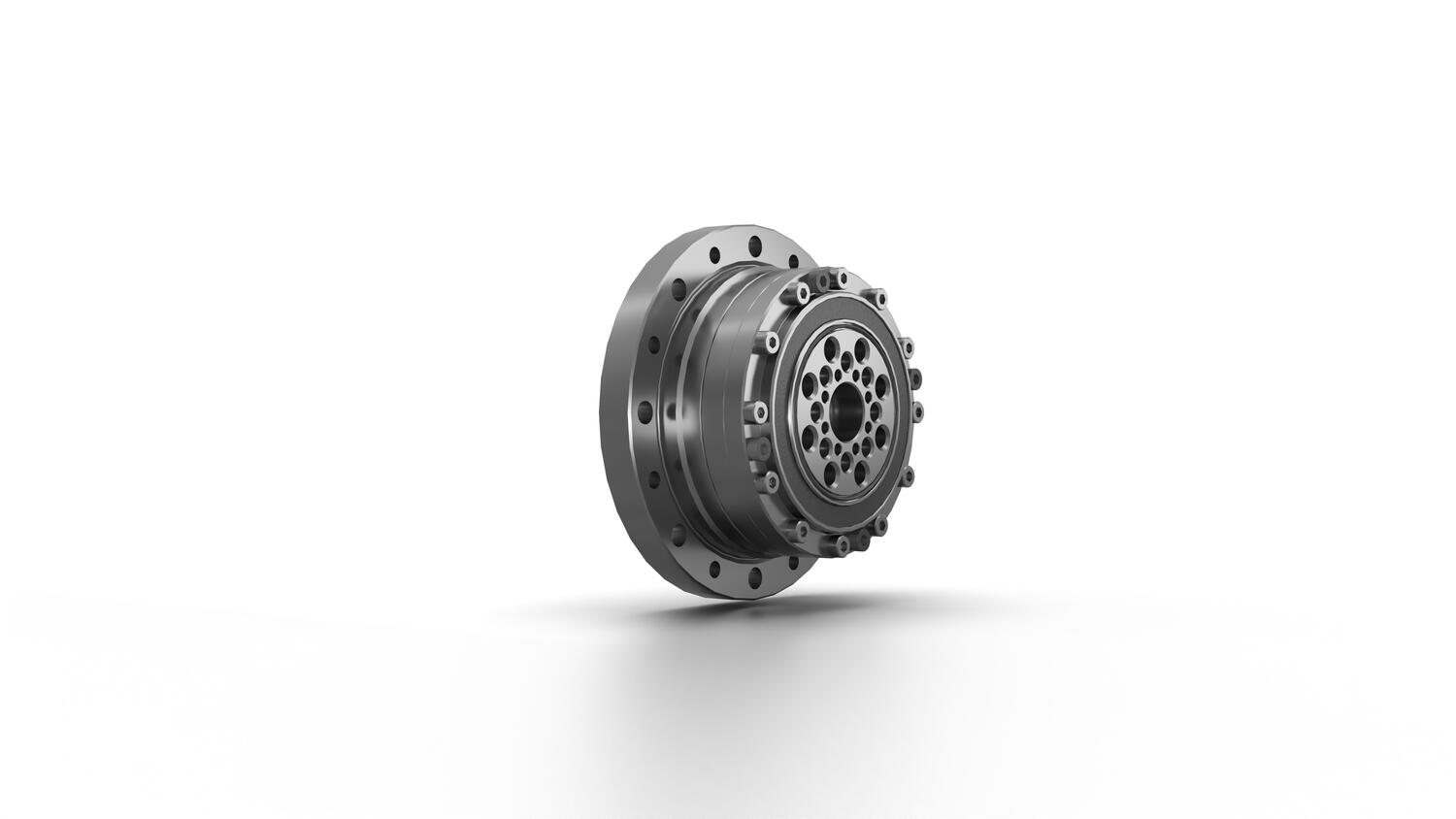

Gear set med integrerat utgående lager (cross roller bearing). Ger hög momentstyvhet och klarar både axiella och radiella krafter – perfekt för robotleder.Gear Unit

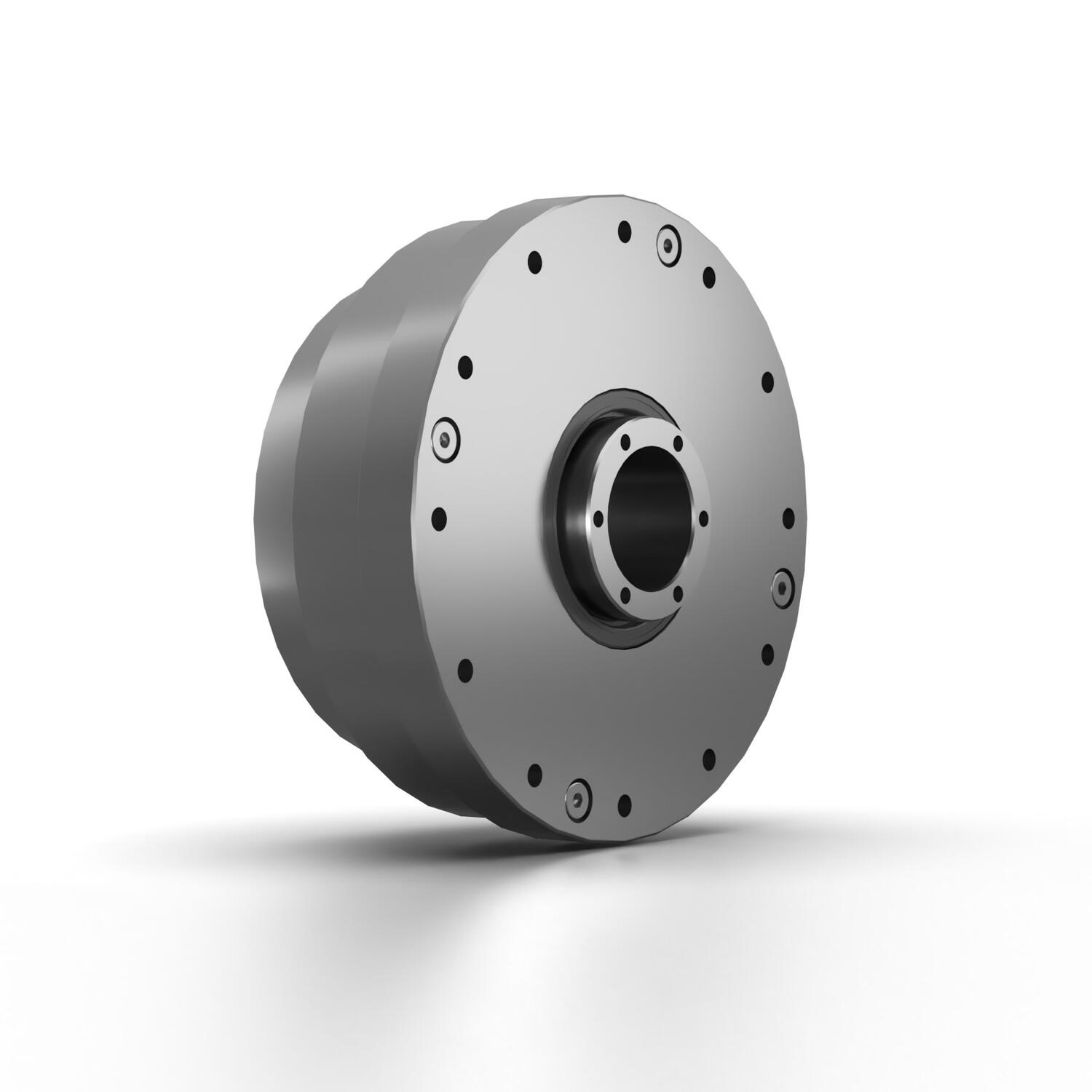

Inkapslad, tätad plug-and-play-lösning med både in- och utgående lager. Snabb att integrera och ett tryggt val när konstruktionstid är kritisk.Samtliga varianter finns som cup type eller hat type, med möjlighet till genomgående hålaxel.
För applikationer där precision är affärskritisk
Strain wave-växlar från Nabtesco används bland annat inom:- Industrirobotar och cobots
- Automationsutrustning
- Medicinteknik
- Maskinbyggnation och hanteringssystem
- Autonoma mobila robotar (AMR/AGV)
Integrerad motor/växel
– när funktion går före standard

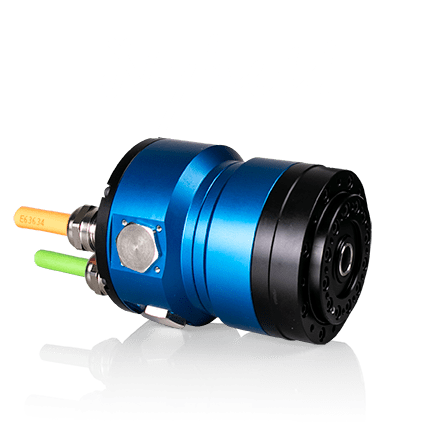

Utöver fristående växlar erbjuder Nabtesco även integrerade motor- och växellösningar (actuators). Dessa är kompletta drivsystem där motor, växel, lager, givare och hus är optimerade som en helhet.
Denna lösning finns i dagsläget inte som standardprodukt på vår hemsida, utan tas fram som anpassad lösning tillsammans med OEM Motor.
Har du en applikation där utrymme, dynamik och precision måste lösas samtidigt – kontakta oss, så hjälper vi dig att utvärdera rätt lösning.
Välkommen att kontakta mig!
Oscar Blom
Produktansvarig
075-242 44 20
[email protected]
