Smart Motor Devices

BLD-20DIN

BLDC-motorstyrning

BLD-20DIN är en styrenhet för likströmsborstlösa motorer med Hallsensorer som ger: Mjuk start, stopp och acceleration med hjälp av ett vred. Hastighetsreglering via inbyggt eller externt vred, 0-5 V signal eller PWM-signal. Start/Stopp och riktningsväxling med knappar eller externa signaler. Nödstopp vid fel. Motorströmbesgränsning för att skydda systemet. Anpassningsbar styrning för externa start/stopp och riktningssignaler. Inbyggt bromsmotstånd (10 W, 11 Ohm) för återvinning av energi.
  • 24-48 V DC
  • 20 A kont. (peak 30 A)
  • Inkapslad och med DIN-skenefäste
  • Inbyggt potentiometer vred
BLDC-motorstyrning SMD

BLDC-motorstyrning SMD

Vald variant

BLDC-motorstyrning SMD

BLDC controller - 24 – 48 V - 20A

Art.nr:

Spara som PDF

Teknisk data och dokument

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Max. kontinuerlig ström 20 A
Montage DIN-skena
Peak current 30
Tillverkare Smart Motor Devices

Funktioner
Bromsutgång Ja
Hastighetsreglering Ja
Mjukstart/stop Ja

*Invisible Heading*
Potentiometerstyrd hastighet Ja
RS485/Modbus Ja
Strömgräns justerbar Ja
Ändra rotationsriktning (CW/CCW) Ja

Dimensioner & vikt
Dimensions length x width x height 116x100x23 mm
Vikt 200 g

Nedladdningsbara filer

Generera CAD

BLD-20DIN

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Tekniska illustrationer

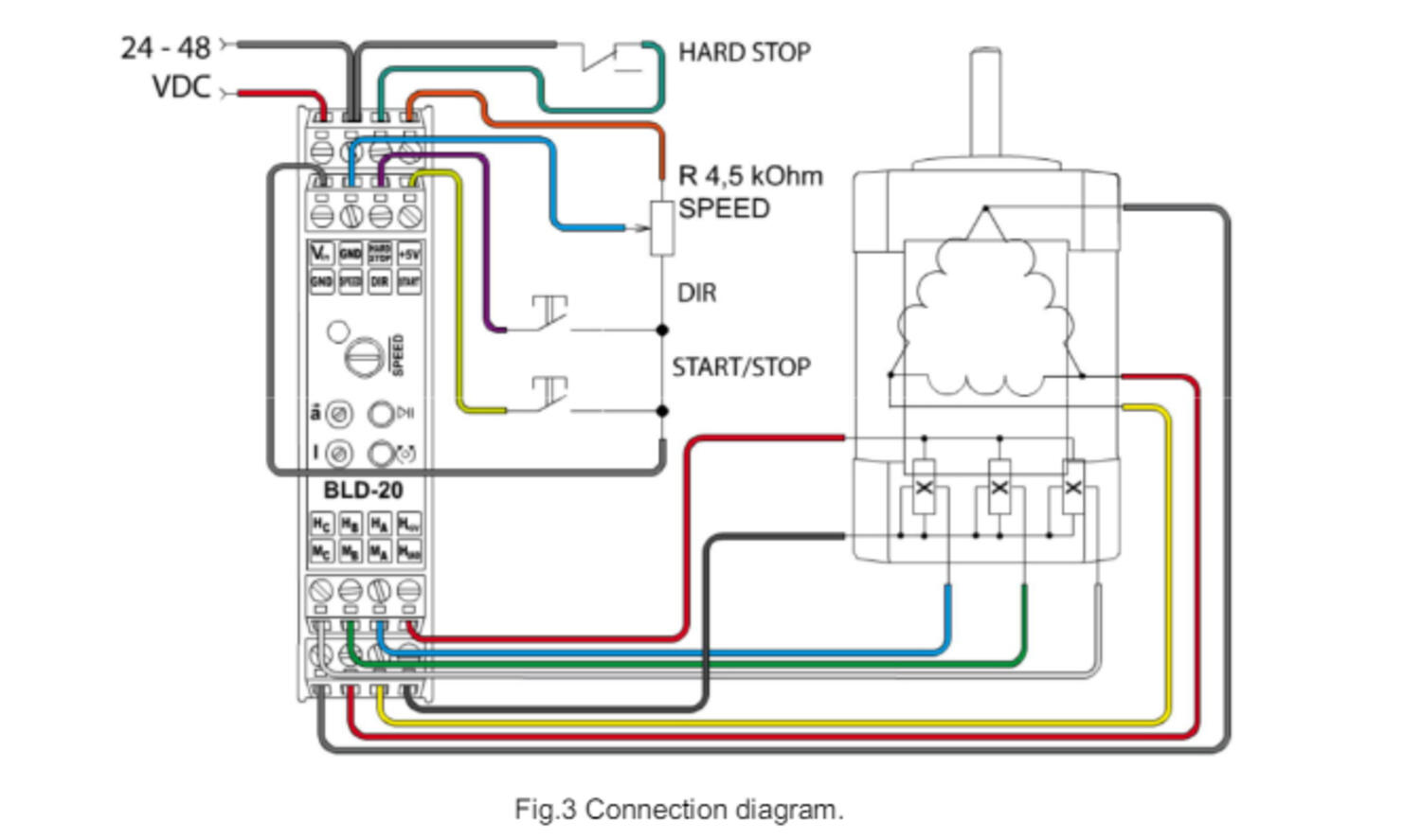

Inkopplingschema BLD

Inkopplingschema BLD

Produktbeskrivning

BLD-20DIN



BLD-20DIN är en styrenhet för borstlösa likströmsmotorer (BLDC) och erbjuder följande funktioner:

  • Mjuk start och stopp: Användaren justerar acceleration och inbromsning med en inbyggd potentiometer.

  • Hastighetsreglering: Välj mellan:

    • Inbyggt potentiometer

    • Externt potentiometer

    • Analog signal 0-5 V

    • Pulsviddsmodulerad signal (PWM) Hastigheten med extern PWM-signal styrs av den effektiva spänningen på "SPEED"-ingången (rekommenderad frekvens ≥ 5 kHz, amplitud 5 V).

  • Riktning och start/stopp:

  • Knappar på styrenheten (START/STOP och DIR)

  • Externa signaler kopplade till dedikerade ingångar

  • Nödstopp: Utöver vanliga start/stopp finns en "HARD STOP" för nödstopp vid fel i säkerhetskretsen.

  • Strömbegränsning: Begränsa motorns maxström med ett trimmermotstånd.

  • Signalhantering: Välj om externa start/stopp- och riktningssignaler ska tolkas som signalnivå eller stigande flank. Kontakta oss för att konfigurera detta.

  • Motorbroms: Inbyggt bromsmotstånd (10 W, 11 Ohm) för återvinning av energi vid motorns retardation.

    • Sammanfattningsvis kan du styra BLDC-motorns hastighet med:

    • Potentiometer (internt eller externt)

    • Analog spänning (0-5 V)
