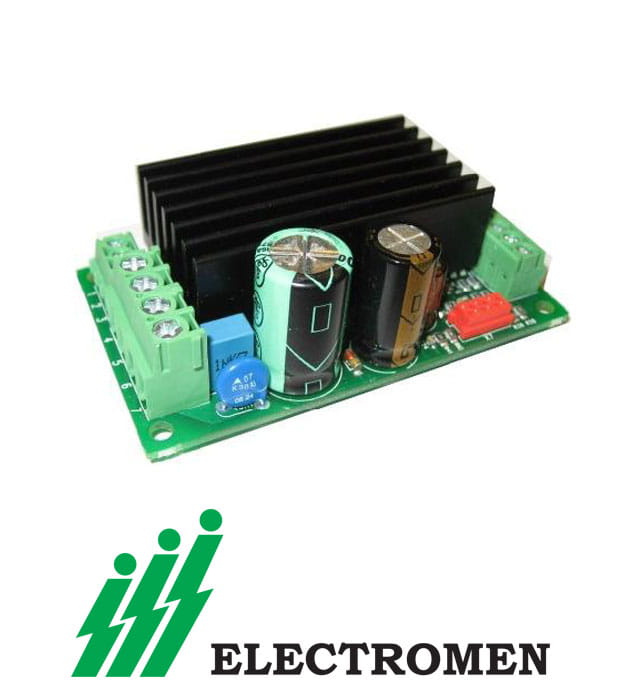

DC-motorstyrning 12-24V, 160A
Art.nr:
Vald variant
Teknisk data
| Analog ingång | 0-5 V, 0-10 V, mA mode 0-18mA |
|---|---|
| Driftstemperatur | -40°C...+60°C |
| Inställningsområde | 1-255 A |
| Logikingång Hög | >4V = ON |
| Logikingång Låg | <1V = OFF |
| Matningsspänning | 12 V DC, 24 V DC |
| Max. kontinuerlig ström | 160A |
| Montage | DIN-skena |
| Peak current | (5s) 300 |
| Pulsbreddsmodulering (PWM) frekvens | 2kHz/16kHz |
| Current limit | 1-255 |
| Tillverkare | Electromen |
Funktioner |
|
| Autoreverserande vid strömgräns | Ja |
| Bromsutgång | Ja |
| CanOpen | Nej |
| Ethercat | Nej |
| Hastighetsreglering | Ja |
| Impuls/kontinuerligt läge | Ja |
*Invisible Heading* |
|
|---|---|
| Joysticksingång analog | Ja |
| Mjukstart/stop | Ja |
| Parallellstyrning två motorer | Nej |
| Parallellstyrning fyra motorer | Nej |
| Position med potentiometer | Nej |
| Positionering | Nej |
| Potentiometerstyrd hastighet | Ja |
| RS232 | Nej |
| RS485/Modbus | Nej |
| Stopp vid gränsläge | Ja |
| Strömgräns justerbar | Ja |
| Varvtalsstyrning | Ja |
| Ändra rotationsriktning (CW/CCW) | Ja |
Dimensioner & vikt |
|
| Dimensions length x width x height | 180x122x60 |
| Vikt | 620 g |
Funktioner sammanställning |
|
| Funktioner | Autoreverserande vid strömgräns, Bromsutgång, Hastighetsreglering, Impuls/kontinuerligt läge, Joysticksingång analog, Mjukstart/stop, Potentiometerstyrd hastighet, Stopp vid gränsläge, Varvtalsstyrning, Ändra rotationsriktning (CW/CCW) |
Nedladdningsbara filer
Generera CAD
EM-362C Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Produktbeskrivning
EM-362C har en mängd funktioner som t.ex. separat ramp och strömgräns för fram/back.
Två separata hastigheter eller en hastighet som regleras med 0-5 V signal.
EM-362C kan hantera externa gränslägesbrytare.
Genom programeringsenheterna, EM-236 eller EM-328 ställer du enkelt in alla parametrar.
Enheterna kan även användas för att utläsa en del värden.
Exempelvis ström, hastighet, timräknare och starträknare.
Den går även att få med flera mjukvaruversioner för utökad funktionalitet.
Exempelvis styrning med analog joystick.
* Strömvärden är angivna vid pwm=2kHz
