Nyhet

WHEELER

20 MM

Linjär stegmotor

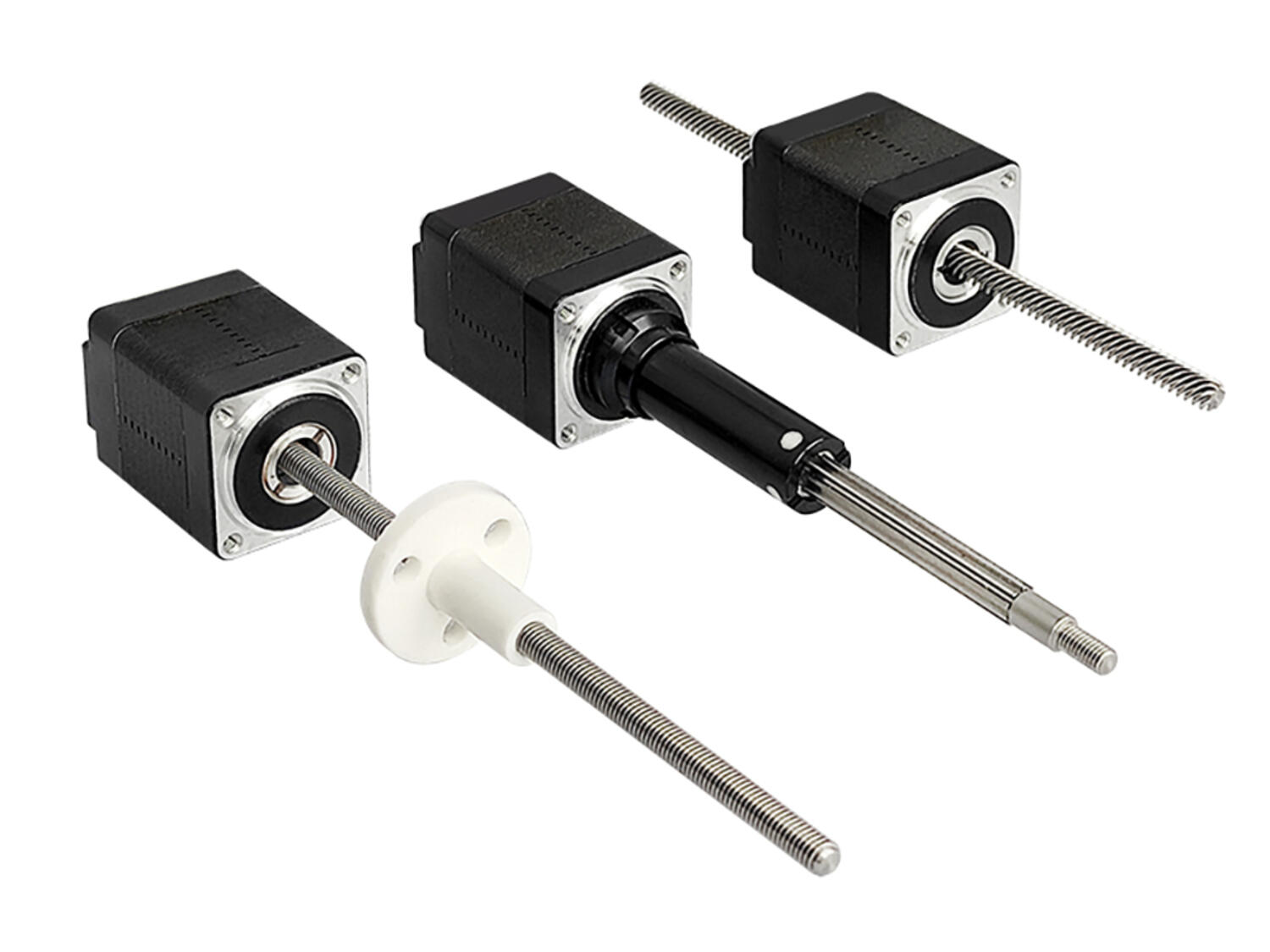

NEMA 8 (20 mm) linjära stegmotor finns i tre utföranden: captive (inbyggd skruv), non captive (genomgående skruv) samt external linear (extern rörelse).
  • Motordiameter: 21 mm
  • 7.5 V DC
  • Effektförbrukning: 2,45 W
  • Vikt: 43 g
  • Bipolär

Vald variant

Fler varianter bild

Spara som PDF

Teknisk data och dokument

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Linjärtyp Captive
Kopplingstyp Bipolär
Induktans/fas 11,7 mH
Resistans/fas 45,9 Ω
Skruvdiameter 3,5 mm
Märkspänning 7,5 V
Märkström 0,16 A
Stegvinkel 1,8 °
Ramstorlek 20 mm
Isolationsresistans 20 MΩ
Vikt 0,043 kg
NEMA-klassificering 8

Nedladdningsbara filer

Generera CAD

21CA4(X)-V

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

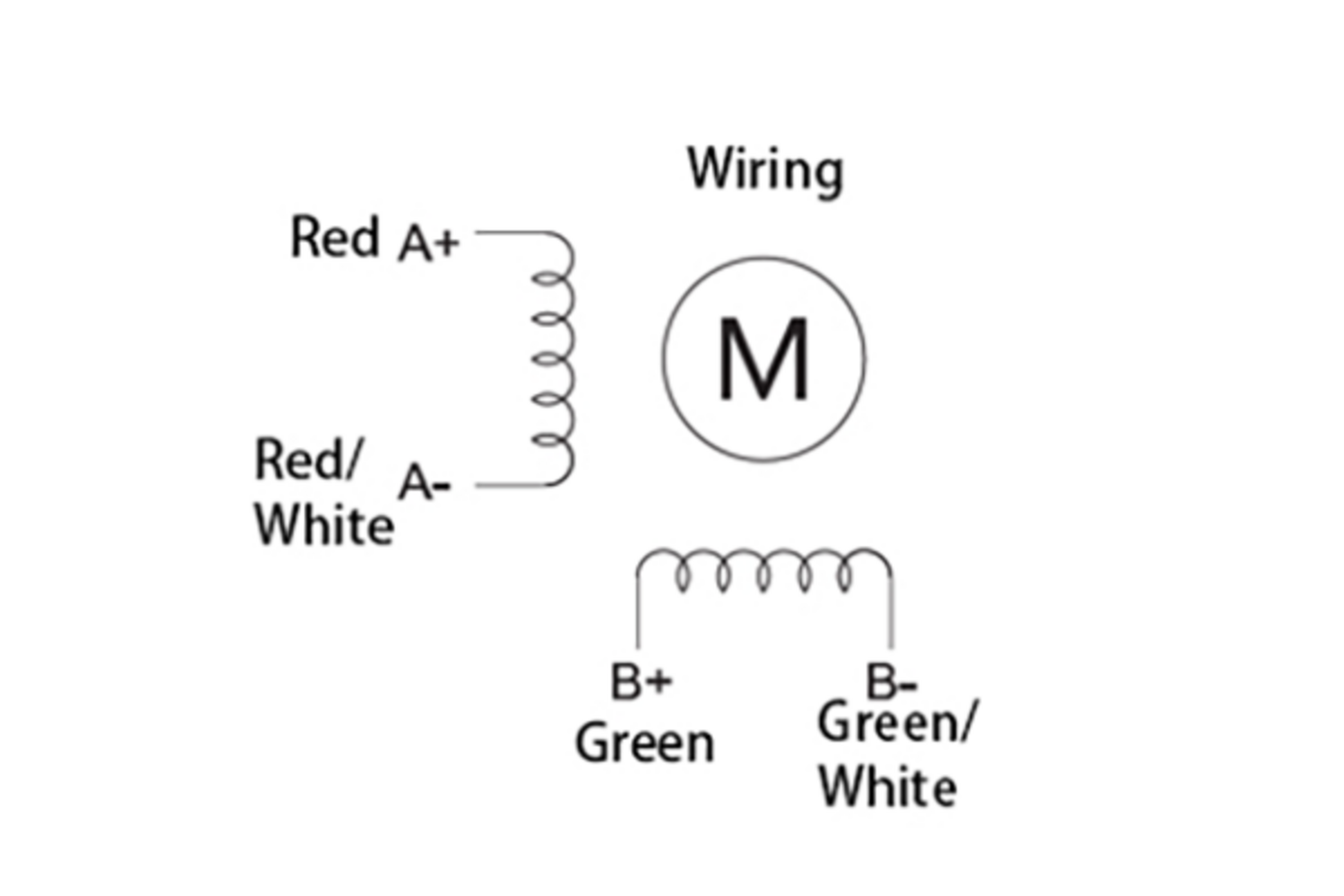

Mått och inkopplingar

Produktbeskrivning

Wheeler 20 mm stegmotor kännetecknas av kompakt storlek, hög prestanda, lång livslängd, låg ljudnivå och hög verkningsgrad. Mutterdelen är tillverkad i konstruktionsplast, är självsmörjande och underhållsfri.
Används i stor utsträckning inom medicinsk utrustning, halvledarbearbetning, ventilkontroll, X-Y-bord, handhållna instrument eller i andra sammanhang där exakt linjär rörelse krävs.
Flera motortyper, olika skruvtyper och slaglängder finns tillgängliga för kundanpassning.

  • Motorstorlek: 20 mm, huslängder 30 mm och 38 mm

  • Tillval: drivsteg, encoders, bromsar och styrenheter

Tillbehör

InMotion

Utbildning Fenner Drives
Motion Academy

Utbildning med Fenner Drives – För en hållbar industri

Linjära stegmotorer från Wheeler
Produktnytt

Vi stärker sortimentet – med Wheelers linjära stegmotorer

Motorer för tuffa och extrema miljöer
Motion Academy

Motorer för tuffa miljöer | Motorer som klarar mer - när omgivningen ställer extrema krav

Krocktestare applikationscase
Kundcase Motion Academy

Driftsäker krocktestare med extrema krafter

Guide för hur du energieffektiviserar din maskinpark
Motion Academy

Guide | Så energieffektiviserar du din maskinpark

Produktlösning energieffektiv hissapplikation
Motion Academy Kundcase

Energieffektiv och tyst hiss-/plattformslösning

Varianter Generera CAD Linjärtyp Märkspänning Märkström Stegvinkel Ramstorlek Vikt NEMA-klassificering Pris/enhet
21mm size 8 - 3 version.png

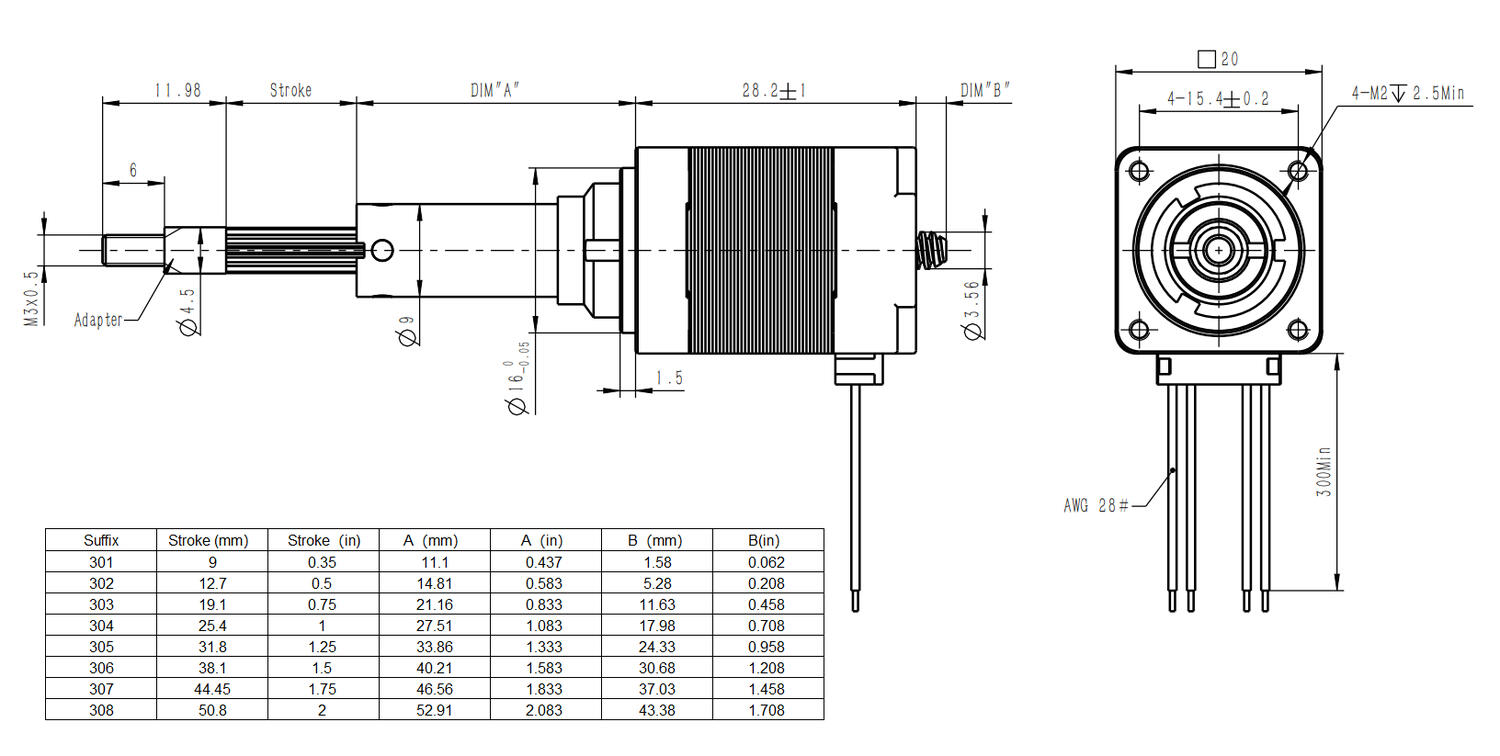

Captive 21CA4X-V
Art.nr:
21CA4(X)-V Kopierad
Captive
7,5 V
0,16 A
1,8 °
20 mm
0,043 kg
8
21mm size 8 - 3 version.png

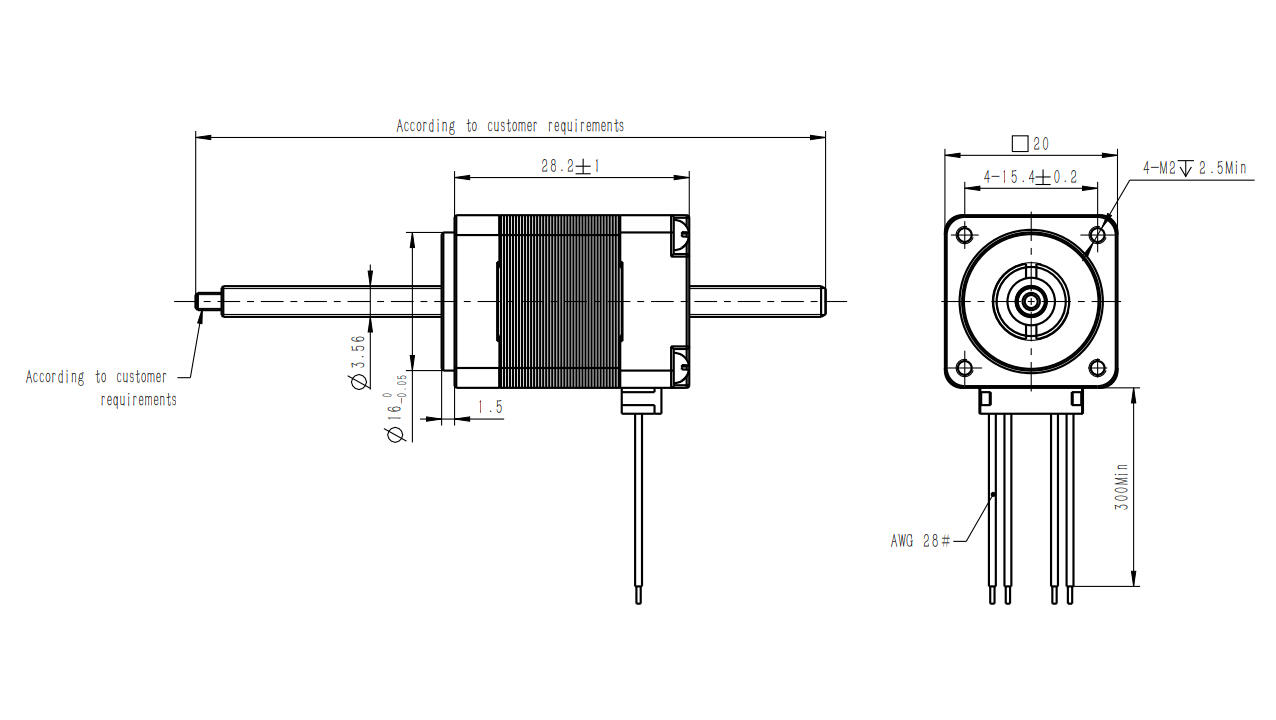

Non- captive 21NA4X-V
Art.nr:
21NA4X-V Kopierad
Non Captive
7,5 V
0,16 A
1,8 °
20 mm
0,043 kg
8
21mm size 8 - 3 version.png

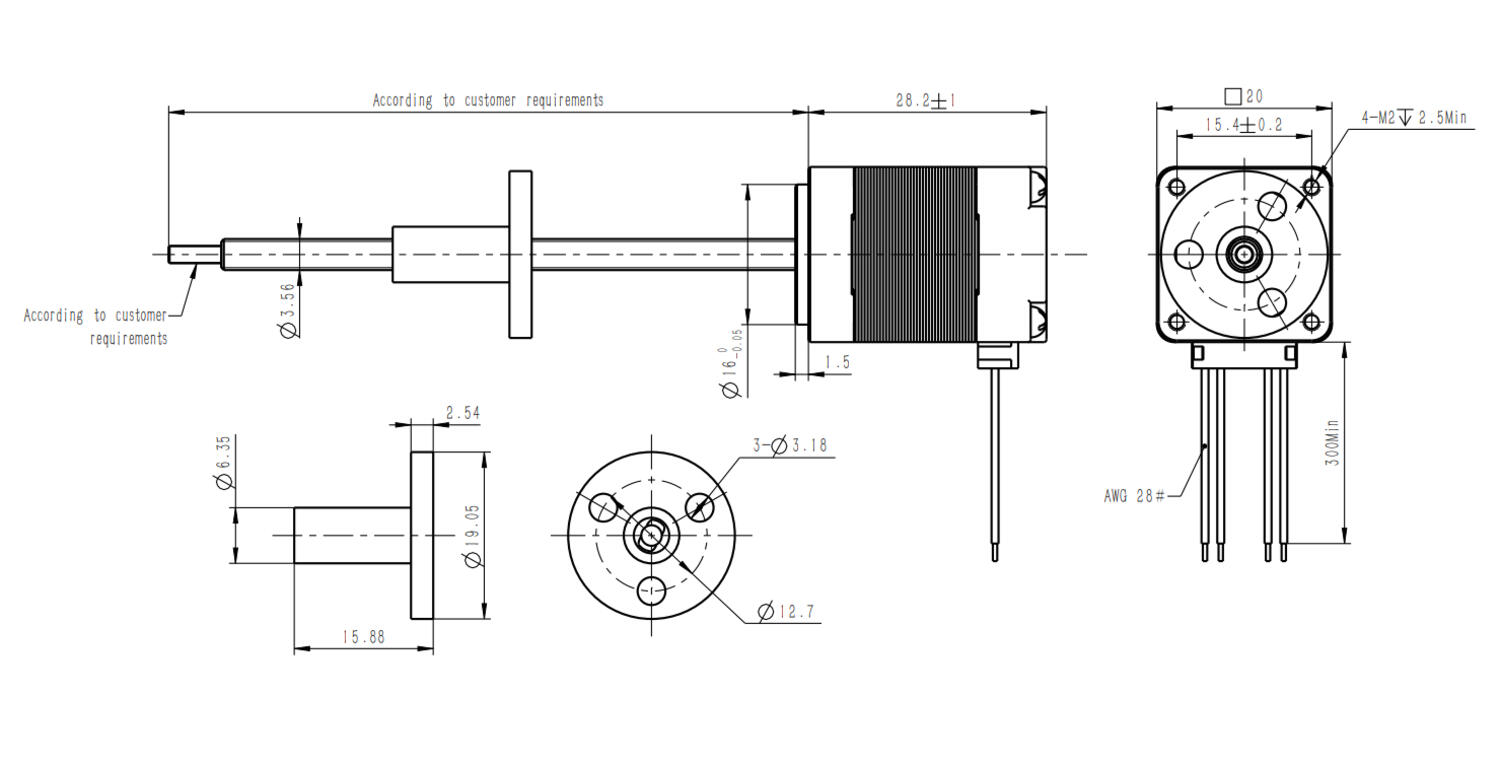

External Linear 21EA4X-V
Art.nr:
21EA4X-V Kopierad
External Linear
7,5 V
0,16 A
1,8 °
20 mm
0,043 kg
8

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
