WHEELER
20 MM Double Stack
Dubbelstegad linjärmotor
- Motordiameter: 20 mm
- 7,5 V DC
- Effektförbrukning: 6,5 W
- Vikt: 78 g
- Bipolär
Vald variant
Vald variant
Teknisk data

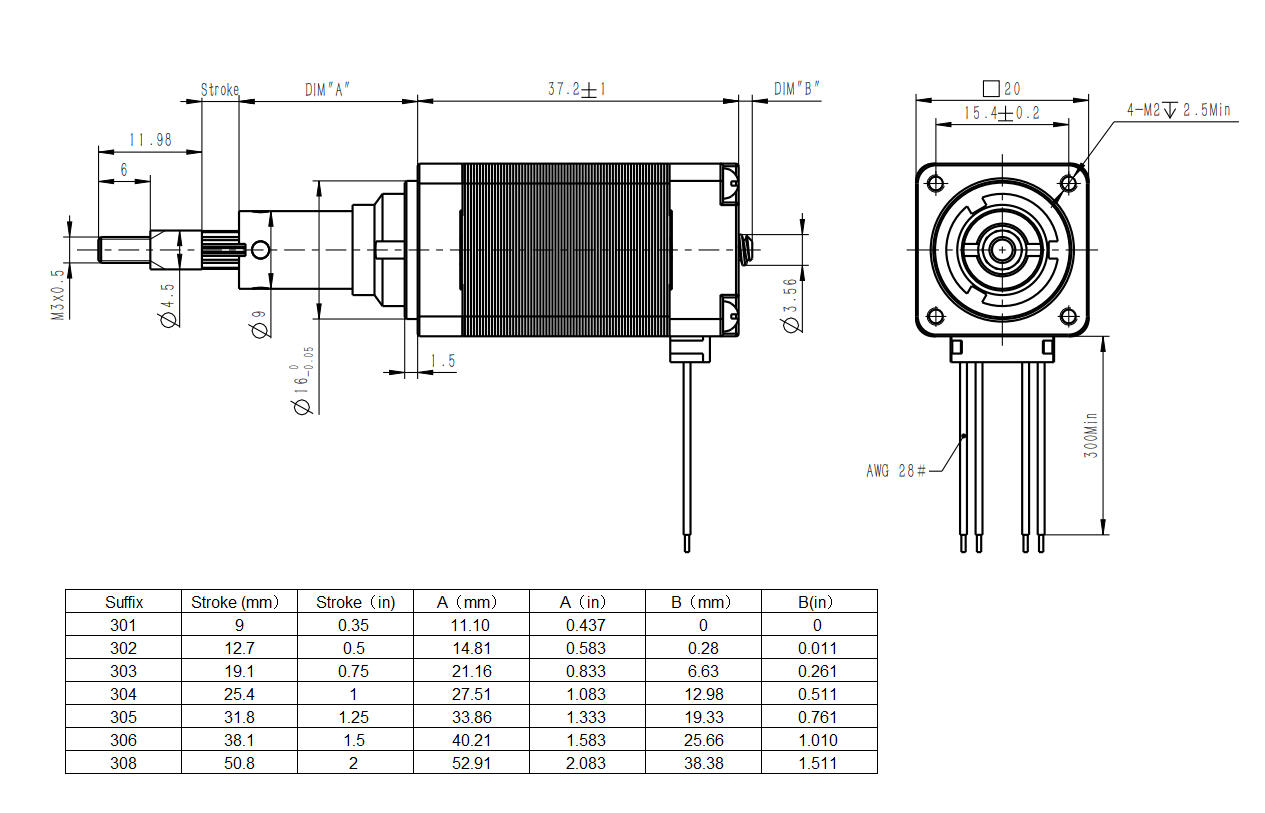

| Linjärtyp | Captive |
|---|---|
| Kopplingstyp | Bipolär |
| Induktans/fas | 15,95 mH |
| Resistans/fas | 17,3 Ω |
| Skruvdiameter | 3,56 mm |
| Effektförbrukning | 6,5 W |
| Märkspänning | 7,5 V |
| Märkström | 0,43 A |
|---|---|
| Stegvinkel | 1,8 ° |
| Ramstorlek | 20 mm |
| Isolationsresistans | 20 MΩ |
| Vikt | 0,078 kg |
| NEMA-klassificering | 8 |
Nedladdningsbara filer
Generera CAD
21CC4X-V Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Produktbeskrivning

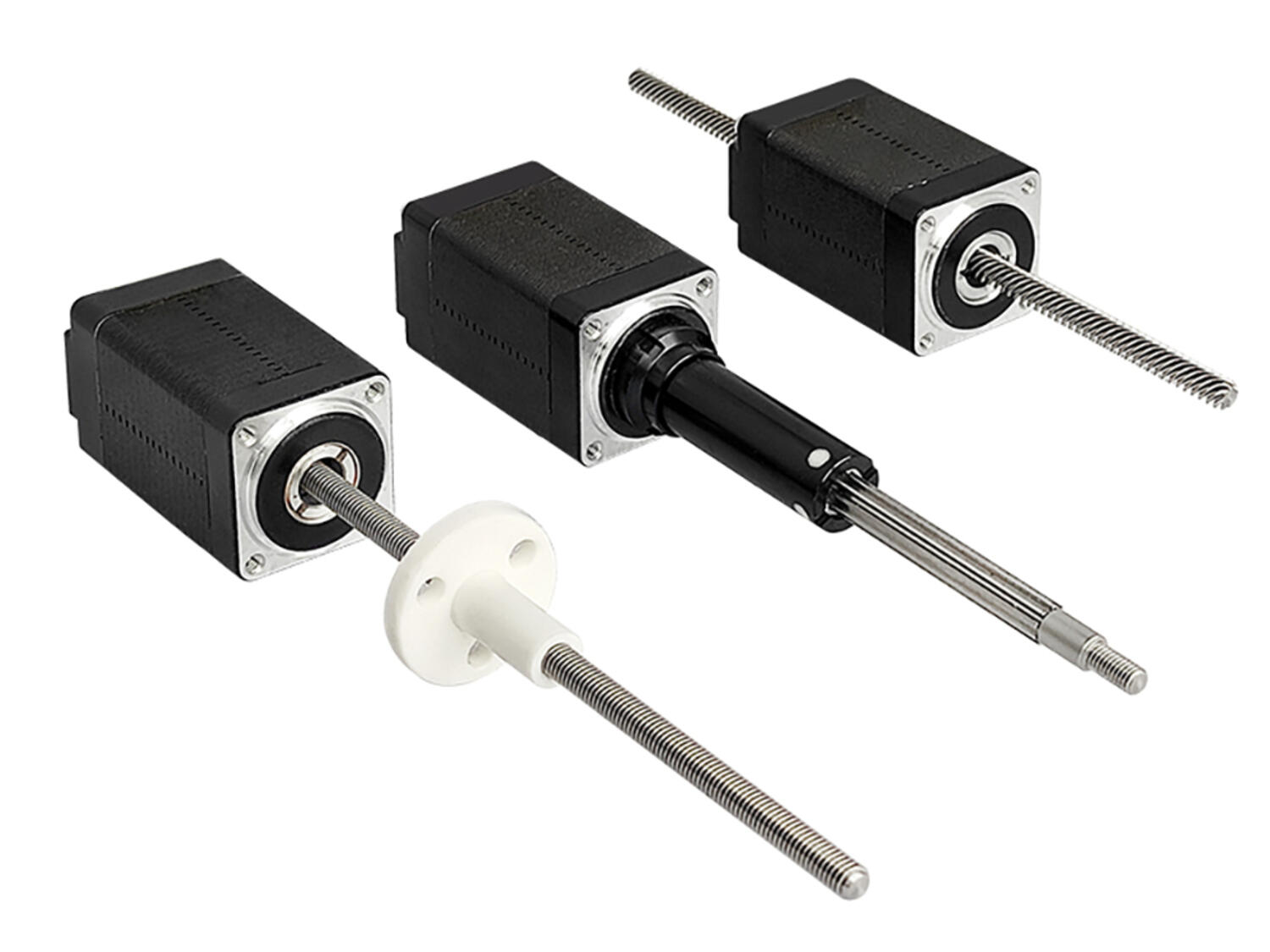

NEMA 8 (20 mm) linjära stegmotorer med dubbel staplad tjocklek har samma tvärsnittslängd som standard varianten, men har tjockare kropp vilket ger en avsevärt ökad kraft.
De kännetecknas av kompakt storlek, hög prestanda, lång livslängd, låg ljudnivå och hög effektivitet. Mutterdelen är tillverkad av konstruktionsplast, är självsmörjande och underhållsfri.
Motorerna används ofta i medicinsk utrustning, halvledarprocesser, ventilkontroll, X-Y-bord, handhållna instrument eller i andra applikationer där exakt linjär rörelse krävs.
Finns med flera olika motorlängder, skruvtyper och slaglängder för kundanpassning.
Motorstorlek: 20 mm, kroppslängder 30 mm och 38 mm
Tillval: drivrutiner, encoders, bromsar och styrenheter
