WHEELER
57 MM
Linjär stegmotor
- Motordiameter: 57 mm
- 12 V DC
- Effektförbrukning: 13 W
- Vikt: 511 g
- Bipolär/Unipolär
Vald variant
Vald variant
Teknisk data

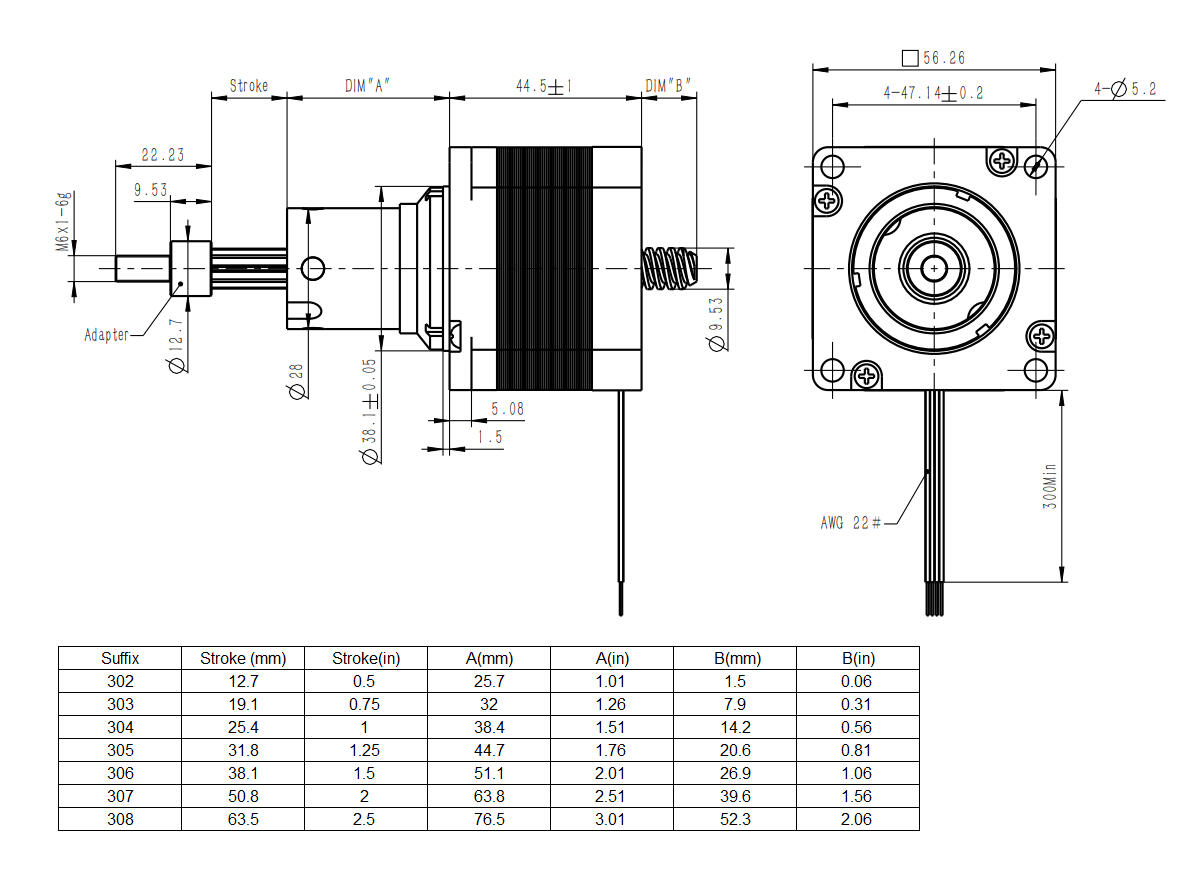

| Linjärtyp | Captive |
|---|---|

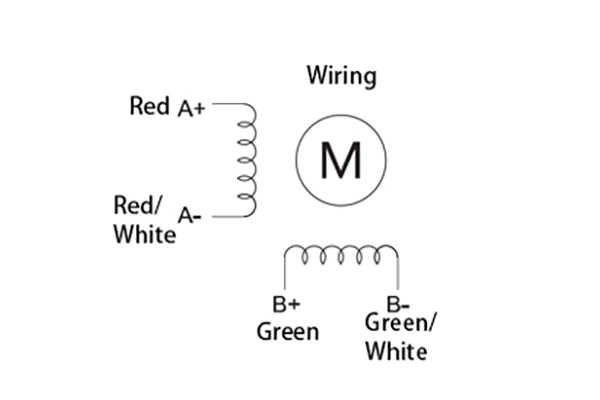

| Kopplingstyp | Bipolär |
| Induktans/fas | 47 mH |
| Resistans/fas | 22,2 Ω |
| Skruvdiameter | 9,53 mm |
| Effektförbrukning | 13 W |
| Märkström | 0,54 A |
| Stegvinkel | 1,8 ° |
|---|---|
| Ramstorlek | 57 mm |
| Isolationsresistans | 20 MΩ |
| Vikt | 0,511 kg |
| NEMA-klassificering | 23 |
Nedladdningsbara filer
Generera CAD
57CA4X-V Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Produktbeskrivning
NEMA 23 (57 mm) linjära stegmotorer kännetecknas av kompakt storlek, hög prestanda, lång livslängd, låg ljudnivå och hög effektivitet. Mutterdelen är tillverkad av konstruktionsplast, är självsmörjande och underhållsfri.
Motorerna används ofta i medicinsk utrustning, halvledarprocesser, ventilkontroll, X-Y-bord, handhållna instrument eller i andra applikationer där exakt linjär rörelse krävs.
Finns med flera olika motorlängder, skruvtyper och slaglängder för kundanpassning.
Motorstorlek: 57 mm, kroppslängder 45,2 mm och 66 mm
Tillval: drivrutiner, encoders, bromsar och styrenheter
