| Linjärtyp | Captive |
|---|---|

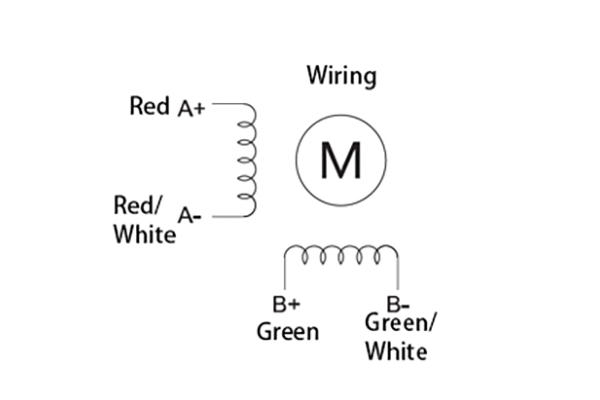

| Kopplingstyp | Bipolär |
| Resistans/fas | 9,23 Ω |
| Skruvdiameter | 15,88 mm |
| Effektförbrukning | 31,2 W |
| Märkspänning | 12 V |
| Märkström | 1,3 A |
| Stegvinkel | 1,8 ° |
|---|---|
| Ramstorlek | 86 mm |
| Isolationsresistans | 20 MΩ |
| Vikt | 2,3 kg |
| NEMA-klassificering | 34 |
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

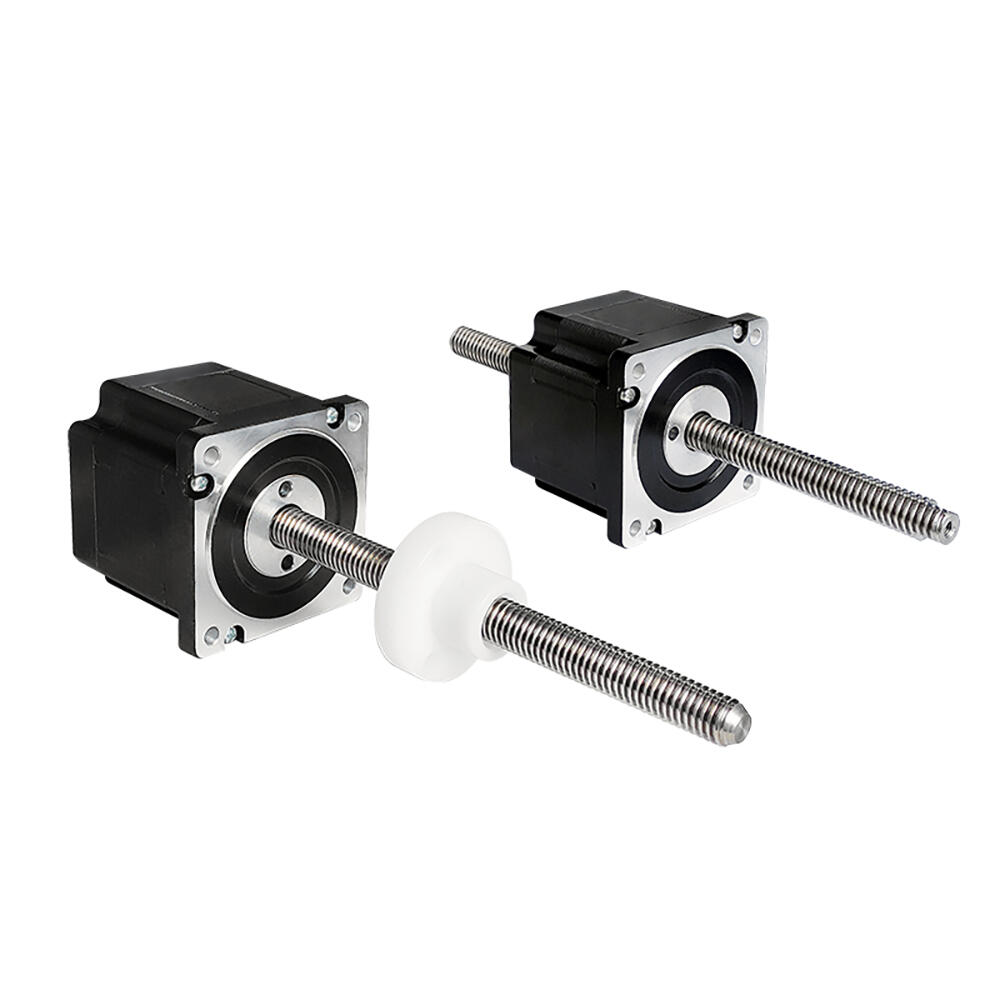

NEMA 34 (86 mm) linjära stegmotorer kännetecknas av kompakt storlek, hög prestanda, lång livslängd, låg ljudnivå och hög effektivitet. Mutterdelen är tillverkad av konstruktionsplast, är självsmörjande och underhållsfri.
Motorerna används ofta i medicinsk utrustning, halvledarprocesser, ventilkontroll, X-Y-bord, handhållna instrument eller i andra applikationer där exakt linjär rörelse krävs.
Finns med flera olika motorlängder, skruvtyper och slaglängder för kundanpassning.
Motorstorlek: 86 mm, kroppslängd 78,5 mm
Tillval: drivrutiner, encoders, bromsar och styrenheter
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|

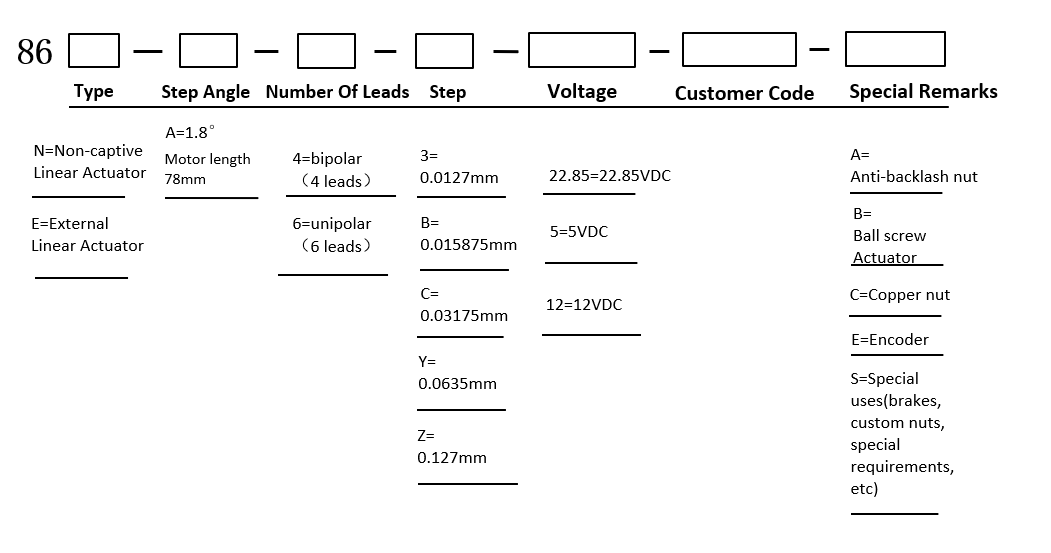

| Varianter | Generera CAD | Linjärtyp | Effektförbrukning | Märkspänning | Märkström | Stegvinkel | Ramstorlek | Vikt | NEMA-klassificering | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|

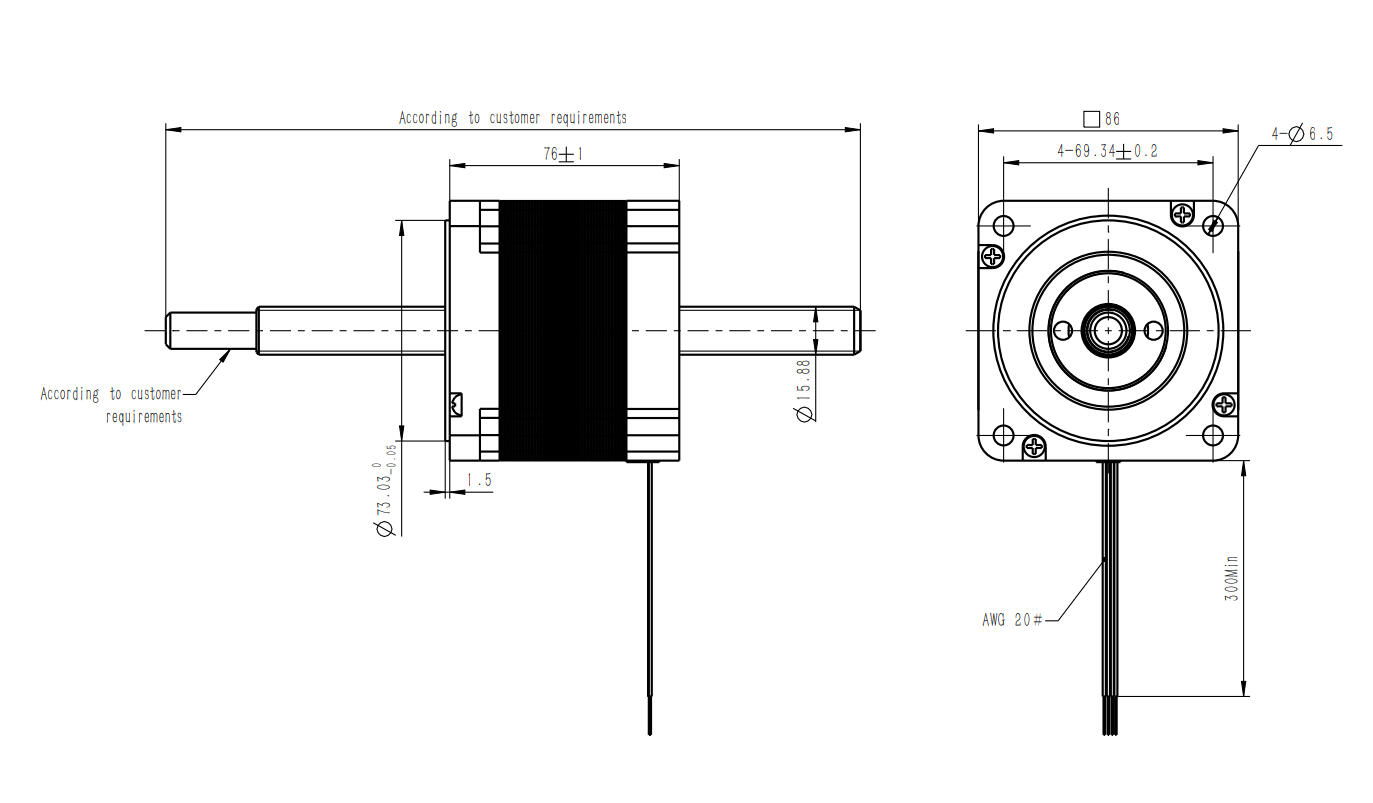

Captive 86NA4X-V
Art.nr:
86NA4X-V
Kopierad
|
Captive
|
31,2 W
|
12 V
|
1,3 A
|
1,8 °
|
86 mm
|
2,3 kg
|
34
|
|
|||
|

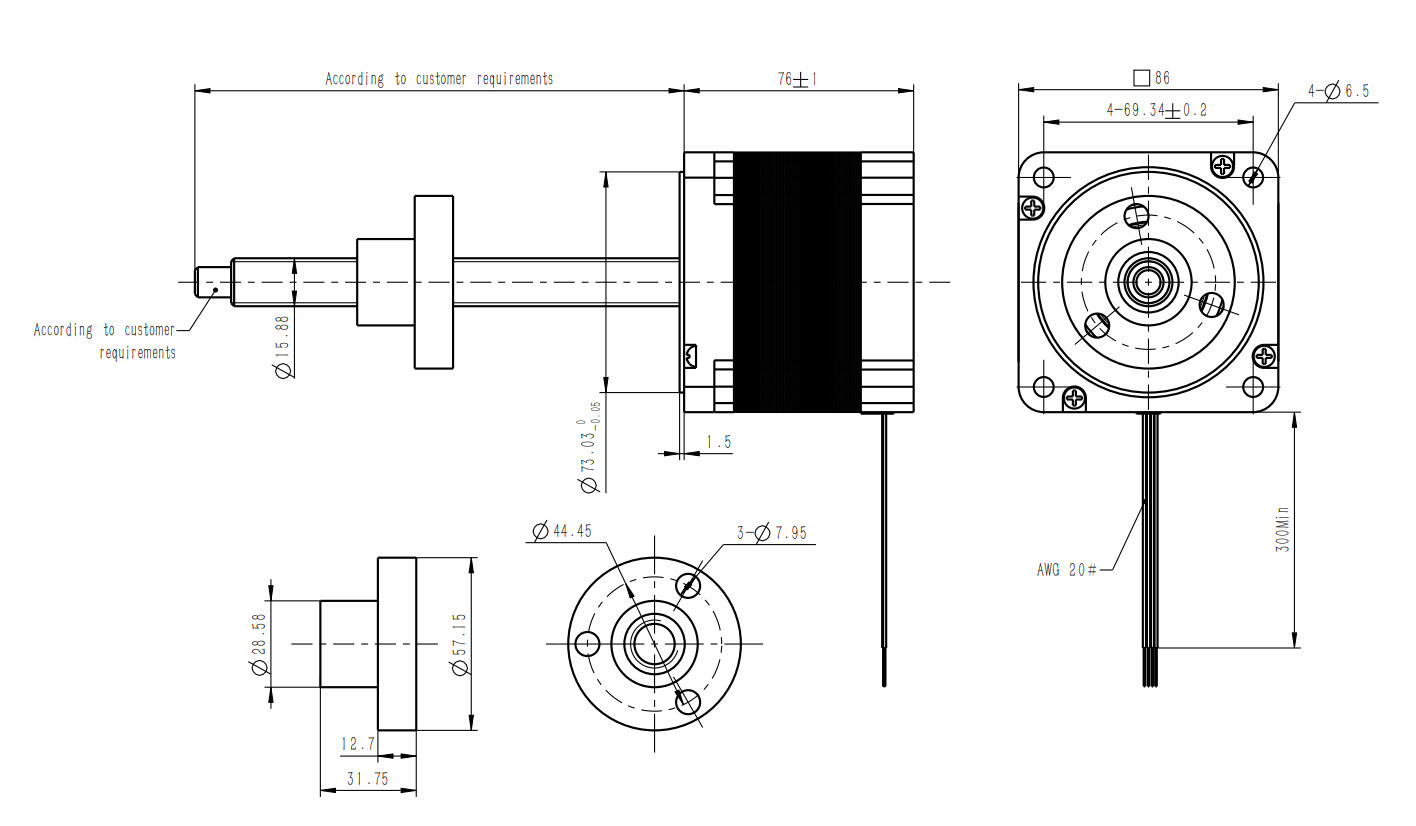

External Lin. 86EA4X-V
Art.nr:
86EA4X-V
Kopierad
|
External Linear
|
31,2 W
|
12 V
|
1,3 A
|
1,8 °
|
86 mm
|
2,3 kg
|
34
|
|
|||
|
Captive 86NA6X-V
Art.nr:
86NA6X-V
Kopierad
|
Captive
|
31,2 W
|
12 V
|
1,3 A
|
1,8 °
|
86 mm
|
2,3 kg
|
34
|
|
|||
|
External Lin. 86EA6X-V
Art.nr:
86EA6X-V
Kopierad
|
External Linear
|
31,2 W
|
12 V
|
1,3 A
|
1,8 °
|
86 mm
|
2,3 kg
|
34
|
|
Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj variant i listan
