MOTECK

IA5

Linjärt Ställdon

IA5 är ett AC motor-drivet linjärt ställdon som klarar höga hastigheter och laster upp till 7000 N.
  • 115/230V AC
  • Maxlast: 7000N
  • Max hastighet 52.8mm/s
  • Kapslingsklass: IP54 (upp till IP65)
Linjärt ställdon IA5 med trapetsskruv

Ställdon Moteck IA5 med Trapetsskruv

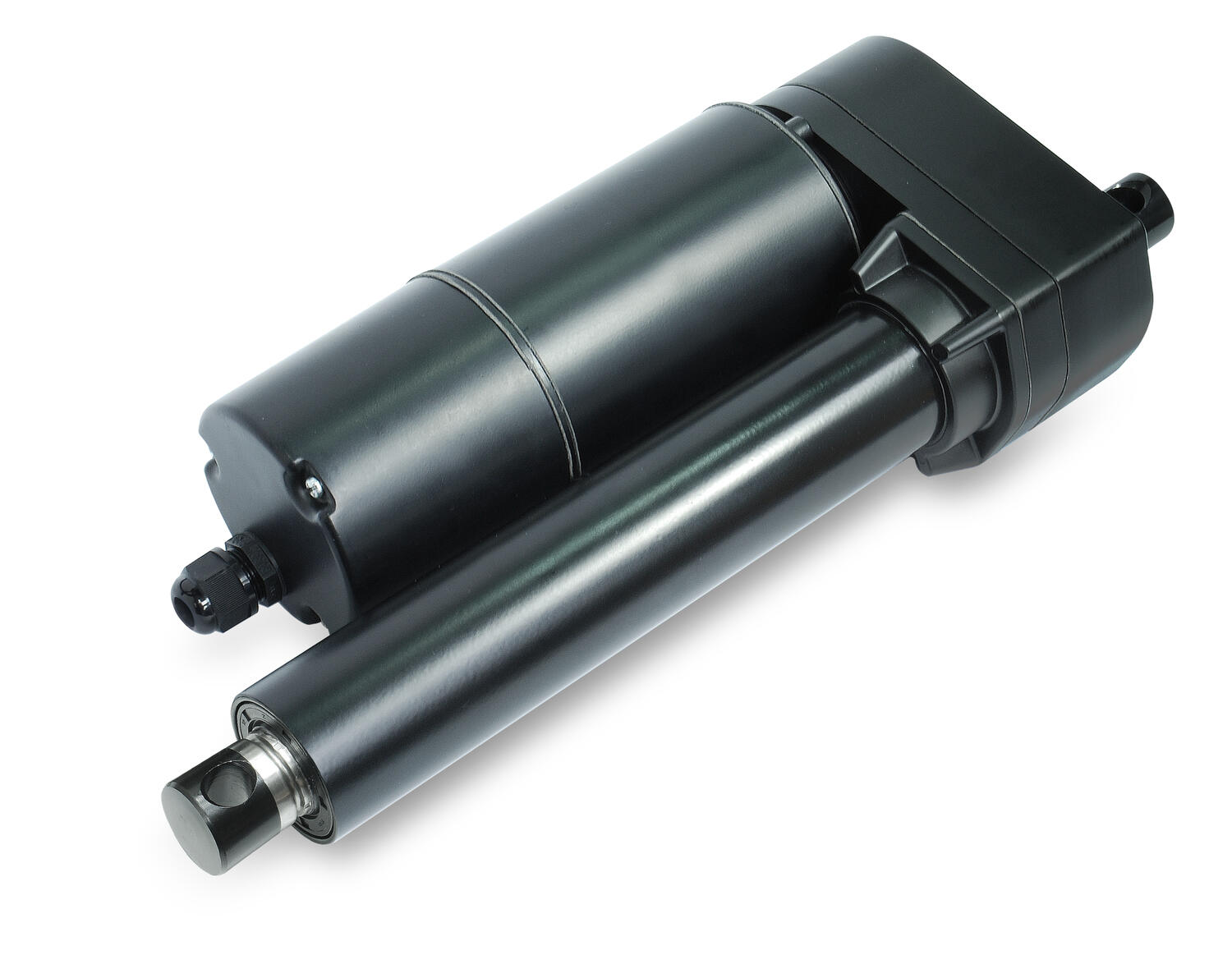

Linjärt ställdon IA5 med kulskruv Moteck

Vald variant

Fler varianter bild
MOTECK

Spara som PDF

Teknisk data och dokument

Produktbeskrivning

Övrig information

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Dragkraft max 1500 N
Driftcykel 25 %
Hastighet max 26,5 mm/s
IP-klass IP54, IP65
Matningsspänning 115 V AC, 230 V AC
Skruvtyp Trapetsskruv
Slaglängd max 610 mm
Slaglängd min 102 mm
Temperaturområde från -26 °C
Temperaturområde till 65 °C
Tillverkare MOTECK
Tryckkraft max 1500 N

Nedladdningsbara filer

Generera CAD

IA5-XXX-10-A-XXX

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Produktbeskrivning

IA5 är ett AC motor-drivet linjärt ställdon som klarar höga hastigheter och laster upp till 7000N. IA5 är främst designat för olika industriella applikationer, t.ex. industriautomation. IA5 går att beställa med antingen trapets- eller kulskruv.




Till IA5 finns valbara tillbehör för att anpassa det linjära ställdonet efter behov:

  • IP65-klassning
  • Positionsåterkoppling via potentiometer(POT)
  • Justerbara ändlägesbrytare (LT, IP65-klassning inte möjligt om man vill ha justerbara ändlägesgivare)
  • Valfri eller anpassat främre eller bakre monteringsfäste

Övrig information

För en komplett beställningsnyckel, vänligen se Produktdatablad under nedladdningsbara filer





Tillbehör

Relaterade produkter

InMotion

Utbildning Fenner Drives
Motion Academy

Utbildning med Fenner Drives – För en hållbar industri

Moteck nya ställdon MK15 och MK25
Produktnytt

Två nya ställdon för tuffa miljöer och kompakta utrymmen

GV och GVR växelserier från Apex Dynamics
Produktnytt

Nya generationens Apex-växlar | Kompakta kraftpaket för AGV och krävande applikationer

servomotorer JVL
Motion Academy

Integrerade servomotorer | En smartare lösning för effektivare maskinbyggen

Hur fungerar en elmotor po
Motion Academy

Hur fungerar en elmotor? | En guide till elmotorns funktion och olika typer

Elektromekaniska cylindrar domkrafter Servomech
Produktnytt

Servomech sätter ny standard för elektromekaniska cylindrar | Effektivitet, hög prestanda och hållbarhet i fokus

Varianter Generera CAD Dragkraft max Hastighet max Skruvtyp Tryckkraft max Pris/enhet
Linjärt ställdon IA5 med trapetsskruv
Art.nr:
IA5-XXX-10-A-XXX Kopierad
1500 N
26,5 mm/s
Trapetsskruv
1500 N
Linjärt ställdon IA5 med trapetsskruv
Art.nr:
IA5-XXX-20-A-XXX Kopierad
2500 N
13,1 mm/s
Trapetsskruv
2500 N
Linjärt ställdon IA5 med trapetsskruv
Art.nr:
IA5-XXX-40-A-XXX Kopierad
3500 N
6,6 mm/s
Trapetsskruv
3500 N
Linjärt ställdon IA5 med trapetsskruv
Art.nr:
IA5-XXX-05-B-XXX Kopierad
2500 N
52,8 mm/s
Kulskruv
2500 N
Linjärt ställdon IA5 med trapetsskruv
Art.nr:
IA5-XXX-10-B-XXX Kopierad
3500 N
26,5 mm/s
Kulskruv
3500 N
Linjärt ställdon IA5 med trapetsskruv
Art.nr:
IA5-XXX-20-B-XXX Kopierad
4500 N
13,1 mm/s
Kulskruv
4500 N
Linjärt ställdon IA5 med trapetsskruv
Art.nr:
IA5-XXX-30-B-XXX Kopierad
6000 N
8,7 mm/s
Kulskruv
6000 N
Linjärt ställdon IA5 med trapetsskruv
Art.nr:
IA5-XXX-40-B-XXX Kopierad
7000 N
6,6 mm/s
Kulskruv
