JAKOB ANTRIEBSTECHNIK
| D | 56 mm |
|---|---|
| d1 | 8 mm |
| d2 | 32 mm |
| Diameter | 56 mm |
| L | 70 mm |
| Max axelhål | 32 mm |
|---|---|
| Min axelhål | 8 mm |
| Nominellt moment | 20 |
| Åtdragningsmoment max | 14 |
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
En bälgkoppling helt i metall med klämnav på båda sidor.
Hög vridstyvhet och hög flexibilitet i axial-, lateral- och vinkelupptagande avvikelser.
Tack vare klämnavet med en skruv så uppnås en enkel, snabb och säker anslutning mot axlarna.
Detta är en av de vanligaste kopplingarna i verkstadsindustrin och mycket lämplig för CNC-styrda och positionerande applikationer.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|

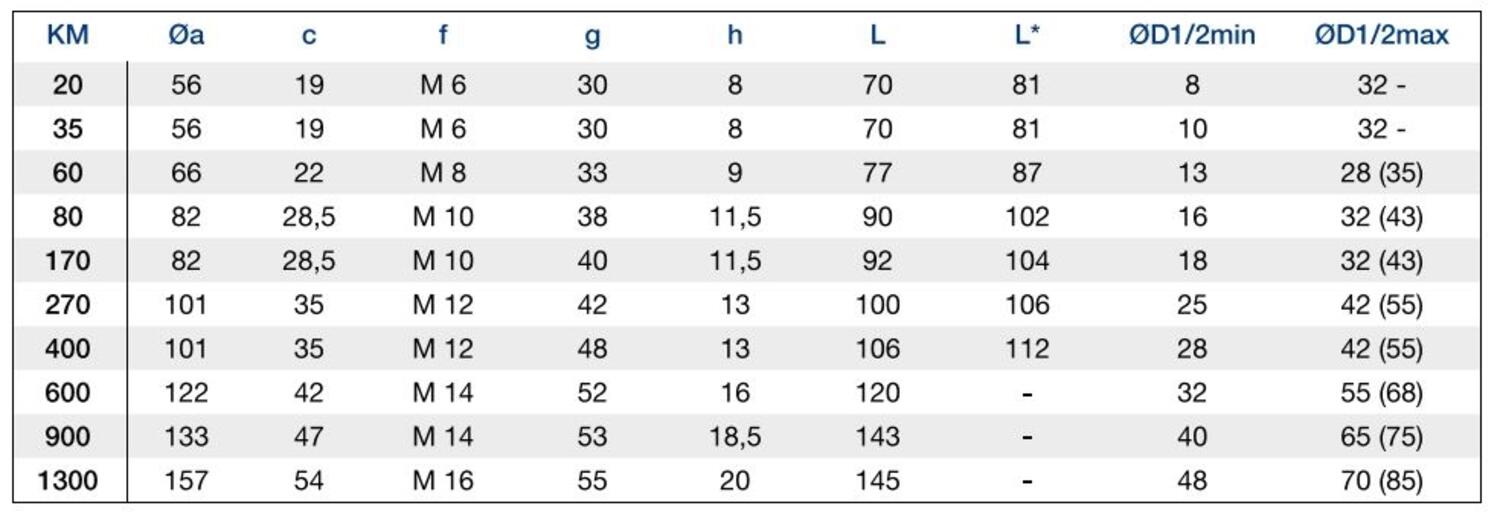

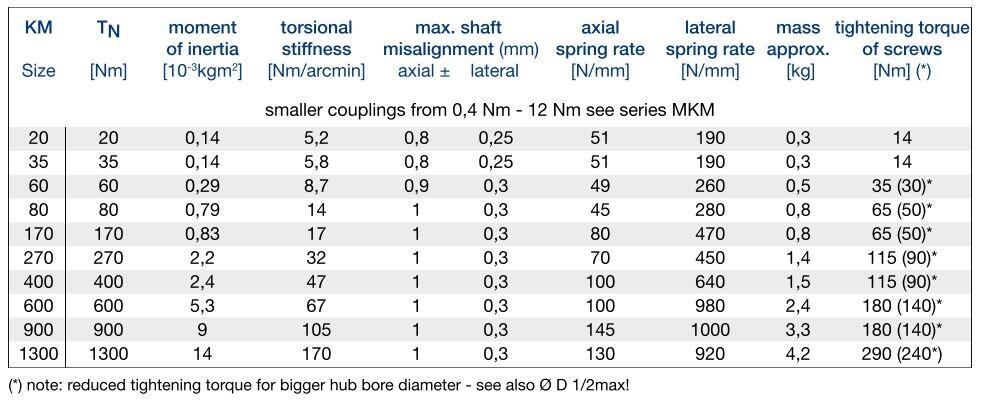

| Varianter | Generera CAD | D | d1 | d2 | Diameter | L | Max axelhål | Min axelhål | Nominellt moment | Åtdragningsmoment max | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Bälgkoppling
Art.nr:
KM-20
Kopierad
|
56 mm
|
8 mm
|
32 mm
|
56 mm
|
70 mm
|
32 mm
|
8 mm
|
20
|
14
|
|
|||
|
Bälgkoppling
Art.nr:
KM-35
Kopierad
|
56 mm
|
10 mm
|
32 mm
|
56 mm
|
70 mm
|
32 mm
|
10 mm
|
30
|
14
|
|
|||
|
Bälgkoppling
Art.nr:
KM-60
Kopierad
|
66 mm
|
13 mm
|
28 mm
|
66 mm
|
77 mm
|
28 mm
|
13 mm
|
60
|
35
|
|
|||
|
Bälgkoppling
Art.nr:
KM-80
Kopierad
|
82 mm
|
16 mm
|
32 mm
|
82 mm
|
90 mm
|
32 mm
|
16 mm
|
80
|
65
|
|
|||
|
Bälgkoppling
Art.nr:
KM-170
Kopierad
|
82 mm
|
18 mm
|
32 mm
|
82 mm
|
92 mm
|
32 mm
|
18 mm
|
170
|
65
|
|
|||
|
Bälgkoppling
Art.nr:
KM-270
Kopierad
|
101 mm
|
25 mm
|
42 mm
|
101 mm
|
100 mm
|
42 mm
|
25 mm
|
270
|
115
|
|
|||
|
Bälgkoppling
Art.nr:
KM-400
Kopierad
|
101 mm
|
28 mm
|
42 mm
|
101 mm
|
106 mm
|
42 mm
|
28 mm
|
400
|
115
|
|
|||
|
Bälgkoppling 600Nm d1/d2 max 55mm
Art.nr:
KM-600
Kopierad
|
122 mm
|
32 mm
|
55 mm
|
122 mm
|
120 mm
|
55 mm
|
32 mm
|
550
|
115
|
|
|||
|
Bälgkoppling
Art.nr:
KM-900
Kopierad
|
133 mm
|
40 mm
|
65 mm
|
133 mm
|
143 mm
|
65 mm
|
40 mm
|
900
|
200
|
|
|||
|
Bälgkoppling 1300Nm
Art.nr:
KM-1300
Kopierad
|
157 mm
|
48 mm
|
70 mm
|
157 mm
|
145 mm
|
70 mm
|
48 mm
|
1300
|
290
|
|
