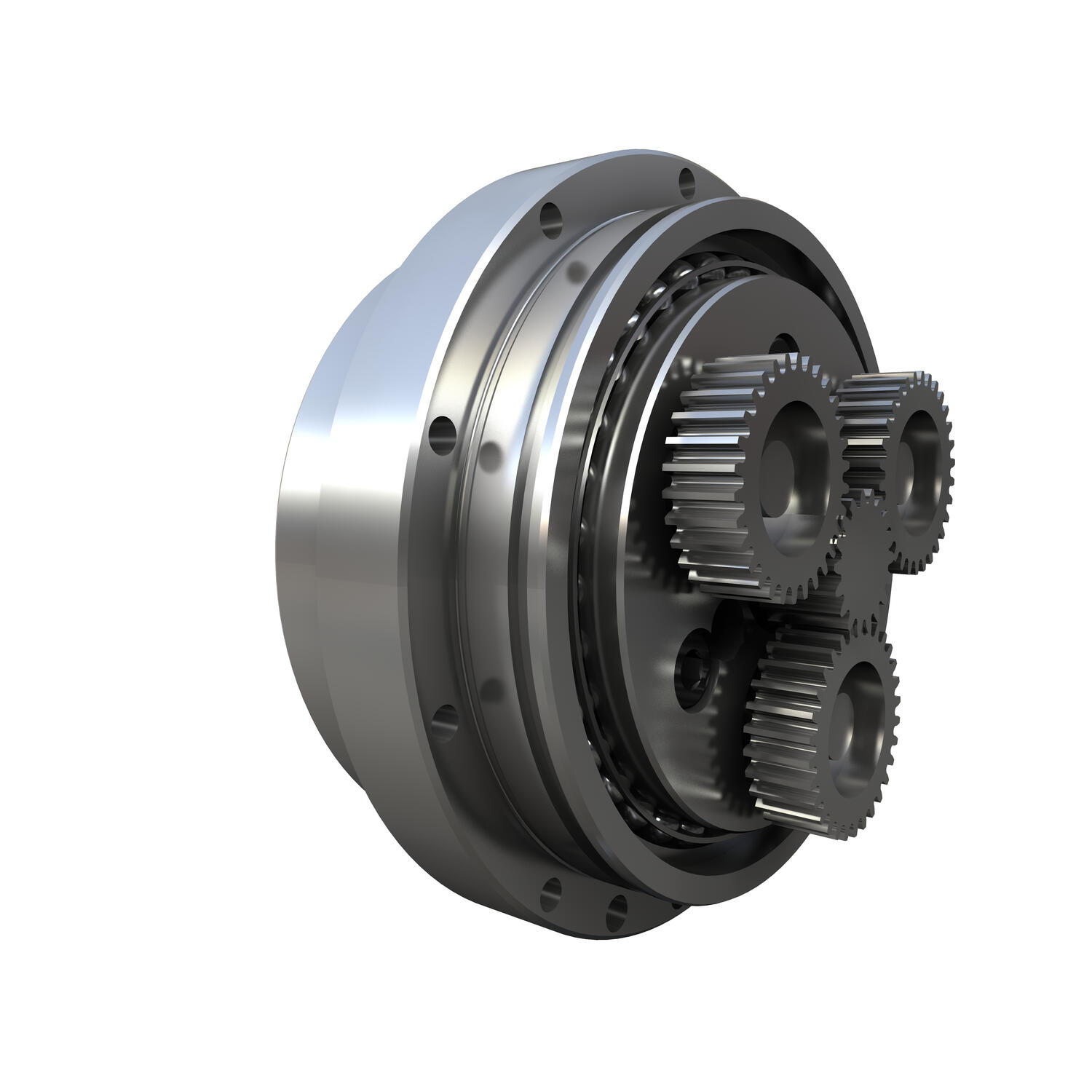

NABTESCO
RF-P
Cykloidväxel
- Extrem precision
- Tål höga shocklaster
- Idealisk för Pick&place
- Långa serviceintervaller
Vald variant
Vald variant
Teknisk data
| Glapp | <2,0 arcmin |
|---|---|
| Max. accelerations moment | 570 |
| Nominellt moment | 190 |
| Nödstoppsmoment | 570 |
| Utväxling | 31:1 |
|---|---|
| Vridstyvhet | 66 Nm/arcmin |
Nedladdningsbara filer
Generera CAD
RF 19 P Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Produktbeskrivning
Hög hastighet i kompakt design.
Dessa växlar är designade för applikationer med extremt begränsat utrymme.
Det gör dem idealiska för användning i Delta- och SCARA-robotar eller som drivhjul i Automated Guide Vehicle (AGV).
De kompakta cykloidväxlarna i RF-P-serien sätter nya standarder för höghastighetsapplikationer i ett kompakt utrymme.
De möjliggör hastigheter på upp till 200 rpm och arbetar med extremt hög precision (<2 bågmin). Cycloidformen med en tvåstegs växel minskar slitage - en stor fördel jämfört med konventionella planetväxlar!
Resultatet är lågt glapp under hela livslängden upp till 20 000 driftstimmar.
RF-P-serien är därför förstahands valet för dynamiska pick & place- och positioneringsapplikationer!
RF-P-växlarna idealiska för användning i automatiska verktygsbyten (ATC).
