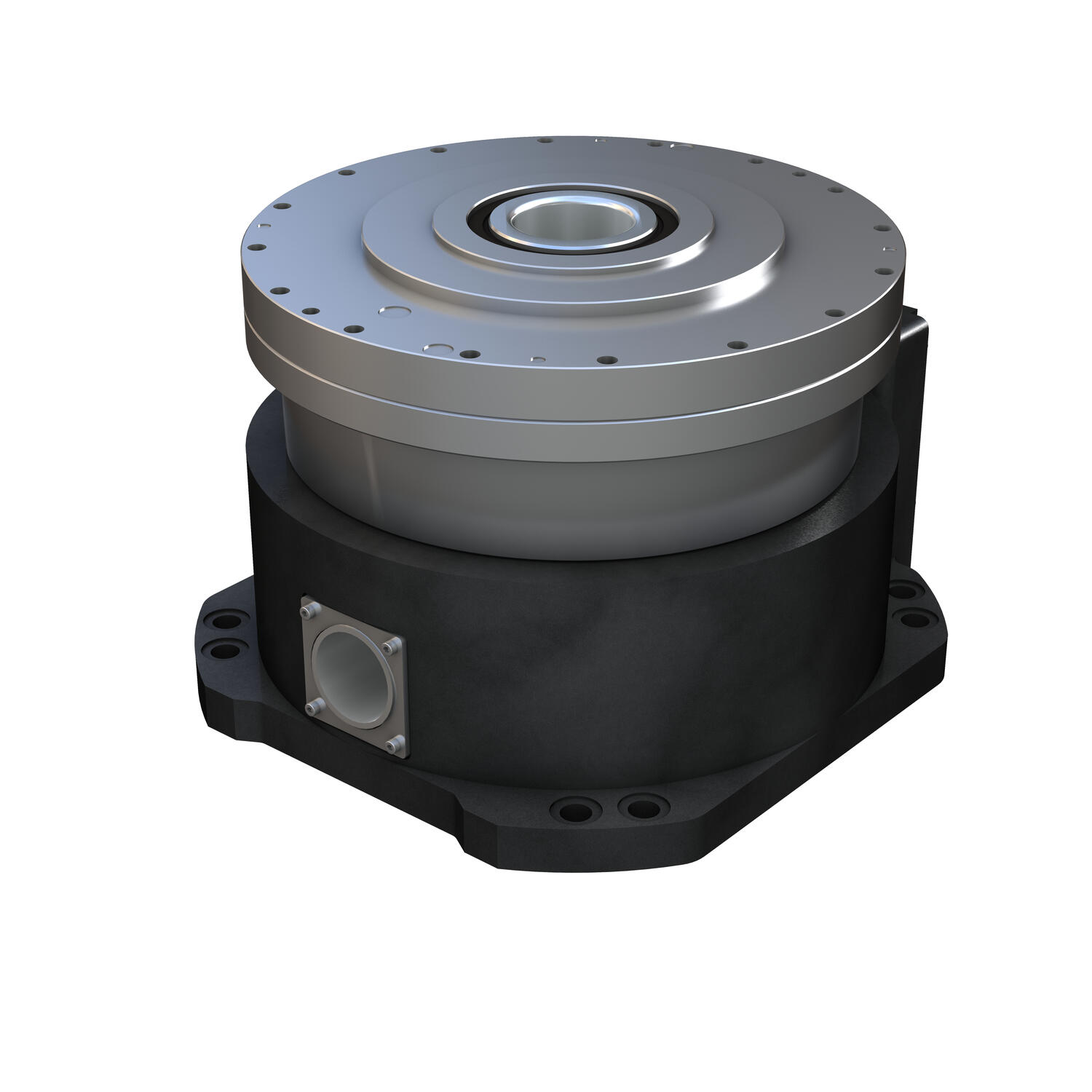

NABTESCO
RS-serien
Cykloidväxel
- Extrem precision
- Tål upp till 9 ton axiellt
- Hålaxel för genomföring av t.ex. kabel
- Helkapslad med stabil fot
Vald variant
Vald variant
Teknisk data
| Glapp | <1,0 arcmin |
|---|---|
| Max. accelerations moment | 6370 |
| Nominellt moment | 2548 |
| Nödstoppsmoment | 12740 |
|---|---|
| Utväxling | 120:1 |
Nedladdningsbara filer
Generera CAD
RS 260 A Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Produktbeskrivning
Högsta precision även för de tyngsta lasterna.
RS-serien är speciellt utvecklad för positionering av tunga laster.
Dessa hålaxelväxlar har en integrerad vinkel växel och en hållbar, robust konstruktion.
RS-serien är konstruerade för axiella belastningar på upp till 9 ton.
Gjutjärnsbasen ger stabil och hållbar golvmontering.
Motorn är monterad i rätt vinkel för enkel åtkomst.
Den kompakta konstruktionen och den extrema kraften gör RS-växlarna överlägsna för vridbord, svetsfixturer eller lägesställare.
Hålaxeln möjliggör enkelt inmatning av matningsledningar och kablar.
Dessutom arbetar dessa växlar nästintill glappfritt.
Detta gör dem idealiska för olika avancerade applikationer som maskinverktyg, placering av svetsbord, roterande bord och stora robotar.
Roterbord RS900A
Alternativet till servostyrda vridbord.
Med RS-serien har Nabtesco utvecklat en cycloidväxel med hög precision speciellt för positionering av tunga laster och erbjuder ett optimalt alternativ till servostyrda vridbord.
Dessa hålaxelväxlar har en integrerad vinkelväxel och en robust konstruktion.
Hålaxeln möjliggör enkelt inmatning av matningsledningar och kablar.
RS-900A-växeln är konstruerad för axiella belastningar på upp till 9 ton och når en positionsnoggrannhet på 1bågmin.
