MECATIX

42mm planetväxel

Nema 17

Planetväxel från Mecatix i flera utföranden. Planetväxlar med hög kvalitet som är enkla att montera då ingen limning av drev krävs.
  • Robust och hög kvalité
  • Passar 42mm steg/BLDC-motorer
  • Anpassningsbar
  • Enkel att montera, ingen limning av drev
Planetväxel 40 och 42 mm från Mecatix

Mecatix 40/42mm (Nema 17) Planetväxel

Vald variant

Fler varianter bild
MECATIX

Spara som PDF

Teknisk data och dokument

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Antal steg 1
Axeldiameter 8 mm
Längd 62 mm
Max. ingångsvarvtal 6000 rpm
Max. kontinuerligt moment 5
Max. toppmoment 7,5
Utväxling 5:1
Verkningsgrad 92 %
Vikt 0,31 kg

Nedladdningsbara filer

Generera CAD

2604005020

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

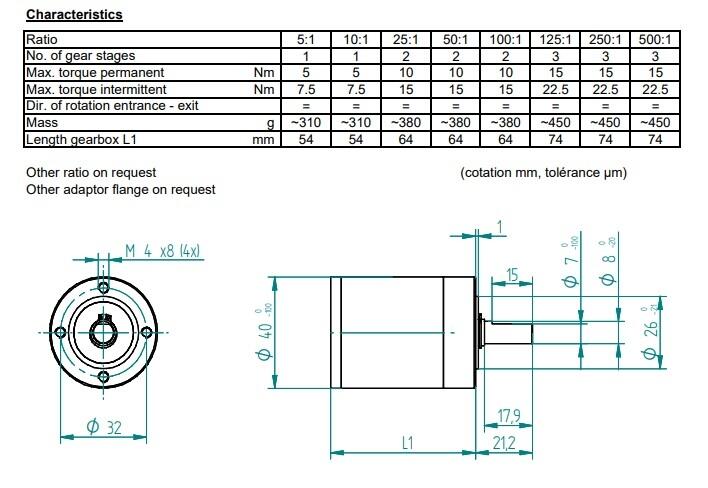

Mått och inkopplingar

Produktbeskrivning

Mecatix tillverkar kvalitetsväxlar i Schewiz som är möjliga att anpassa efter behov. De är framför allt duktiga på små precisionsväxlar som kan tillverkas och levereras i stora volymer. Denna modell som passar Nema 17 (ramstorlek 42mm) finns framtagen för att passa Fullings steg och BLDC-motorer med 42mm ramstorlek. En av fördelarna är att dreven inte behöver limmas eller skruvas på motoraxel.









Tillbehör

Relaterade produkter

InMotion

Utbildning Fenner Drives
Motion Academy

Utbildning med Fenner Drives – För en hållbar industri

Motorer för tuffa och extrema miljöer
Motion Academy

Motorer för tuffa miljöer | Motorer som klarar mer - när omgivningen ställer extrema krav

Krocktestare applikationscase
Kundcase Motion Academy

Driftsäker krocktestare med extrema krafter

Guide för hur du energieffektiviserar din maskinpark
Motion Academy

Guide | Så energieffektiviserar du din maskinpark

Linjära stegmotorer från Wheeler
Produktnytt

Vi stärker sortimentet – med Wheelers linjära stegmotorer

Produktlösning energieffektiv hissapplikation
Motion Academy Kundcase

Energieffektiv och tyst hiss-/plattformslösning

Varianter Generera CAD Antal steg Längd Max. kontinuerligt moment Max. toppmoment Utväxling Verkningsgrad Vikt Pris/enhet
Planetväxel 40 och 42 mm från Mecatix
1040-0005 5:1 30´ Planetväxel
Art.nr:
2604005020 Kopierad
1
62 mm
5
7,5
5:1
92 %
0,31 kg
Planetväxel 40 och 42 mm från Mecatix
1040-0025 25:1 30´ Planetväxel
Art.nr:
2604006020 Kopierad
2
72 mm
10
15
25:1
85 %
0,38 kg
Planetväxel 40 och 42 mm från Mecatix
1040-0050 50:1 30´ Planetväxel
Art.nr:
2604006040 Kopierad
2
72 mm
10
15
50:1
85 %
0,38 kg
Planetväxel 40 och 42 mm från Mecatix
1040-0100 100:1 30´ Planetvxl
Art.nr:
2604006060 Kopierad
2
72 mm
10
15
100:1
85 %
0,38 kg
Planetväxel 40 och 42 mm från Mecatix
1040-0125 125:1 30´ Planetvxl
Art.nr:
2604007020 Kopierad
3
82 mm
15
22,5
125:1
78 %
0,45 kg
Planetväxel 40 och 42 mm från Mecatix
1040-0250 250:1 30´ Planetvxl
Art.nr:
2604007040 Kopierad
3
82 mm
15
22,5
250:1
78 %
0,45 kg
Planetväxel 40 och 42 mm från Mecatix
1040-0500 500:1 30´ Planetvxl
Art.nr:
2604007080 Kopierad
3
82 mm
15
22,5
500:1
78 %
0,45 kg
Planetväxel 40 och 42 mm från Mecatix
1040-0010 10:1 30´ Planetväxel
Art.nr:
2604005040 Kopierad
1
62 mm
5
7,5
10:1
92 %
0,31 kg
