MECATIX

57mm planetväxel

Nema 23

Planetväxel 57 mm från Schweiziska Mecatrix. Planetväxel i ett robust utförande med hög kvalité. Mecatrix planetväxlar är enkla att montera.
  • Robust och hög kvalité
  • Passar t.ex. 57mm BLDC-motorer
  • Anpassningsbar
  • Enkel att montera, ingen limning av drev
57 mm planetväxel Nema 23 från Mecatrix

57mm (Nema 23) Planetväxel från Mecatix

Vald variant

Fler varianter bild
MECATIX

Spara som PDF

Teknisk data och dokument

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Antal steg 1
Axeldiameter 12,67 mm
Längd 54 mm
Max. ingångsvarvtal 5000 rpm
Max. kontinuerligt moment 10
Max. toppmoment 15
Utväxling 5:1
Verkningsgrad 92 %
Vikt 0,66 kg

Nedladdningsbara filer

Generera CAD

2605705020

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

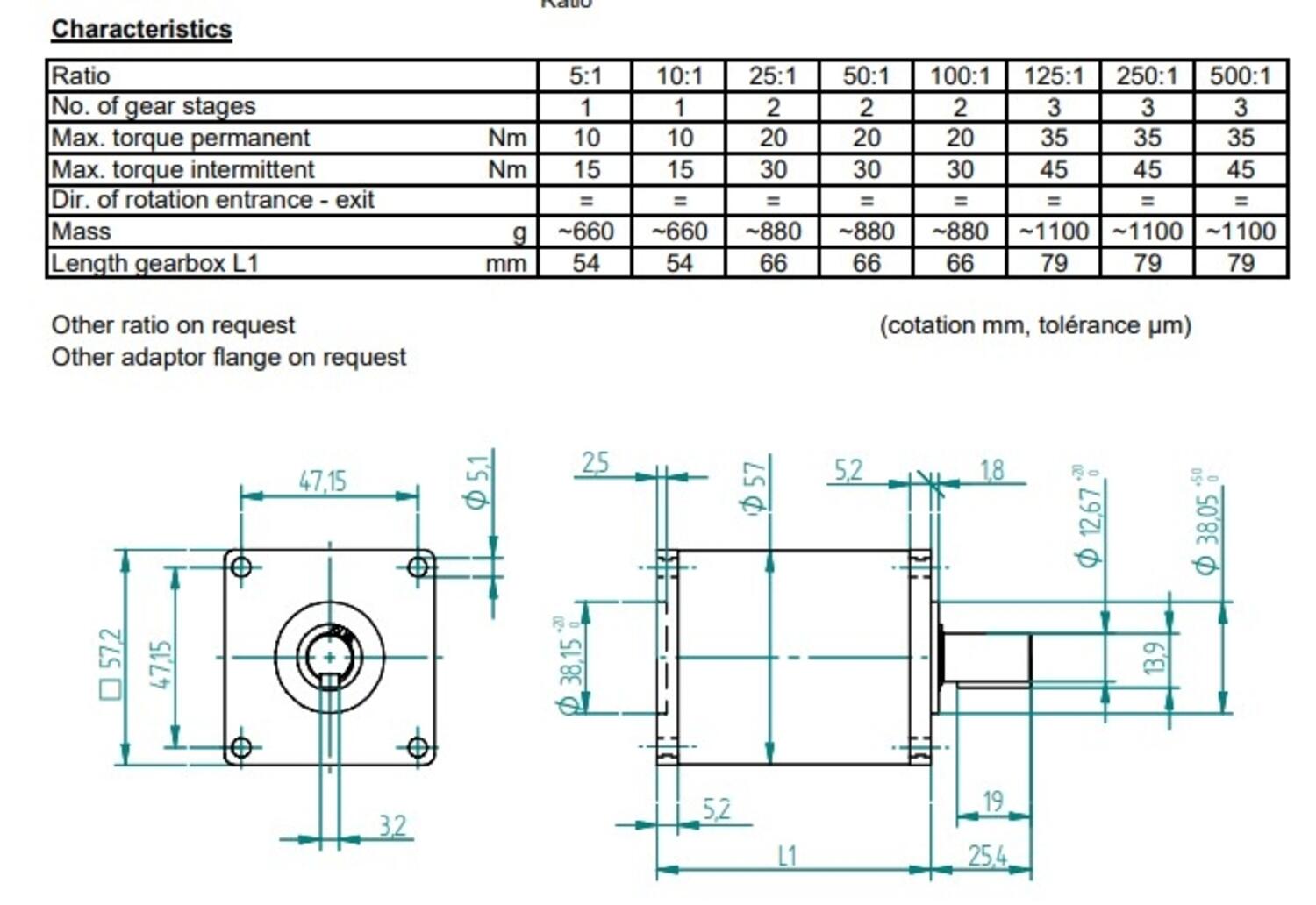

Mått och inkopplingar

Produktbeskrivning

Denna växel i storlek 57mm från Mecatix är en kvalitetsväxel som tillverkas i Schweiz och som passar perfekt till bland annat Fullings sortiment av steg och BLDC motorer med ramstorlek 57mm. Mecatix har möjlighet att tillverka och anpassa det mesta i växelväg om det finns behov av större volymer.









Tillbehör

Relaterade produkter

InMotion

Utbildning Fenner Drives
Motion Academy

Utbildning med Fenner Drives – För en hållbar industri

Motorer för tuffa och extrema miljöer
Motion Academy

Motorer för tuffa miljöer | Motorer som klarar mer - när omgivningen ställer extrema krav

Krocktestare applikationscase
Kundcase Motion Academy

Driftsäker krocktestare med extrema krafter

Guide för hur du energieffektiviserar din maskinpark
Motion Academy

Guide | Så energieffektiviserar du din maskinpark

Linjära stegmotorer från Wheeler
Produktnytt

Vi stärker sortimentet – med Wheelers linjära stegmotorer

Produktlösning energieffektiv hissapplikation
Motion Academy Kundcase

Energieffektiv och tyst hiss-/plattformslösning

Varianter Generera CAD Antal steg Längd Max. kontinuerligt moment Max. toppmoment Utväxling Verkningsgrad Vikt Pris/enhet
57 mm planetväxel Nema 23 från Mecatrix
1057-1 5:1 30´ planetväxel
Art.nr:
2605705020 Kopierad
1
54 mm
10
15
5:1
92 %
0,66 kg
57 mm planetväxel Nema 23 från Mecatrix
1057-1 10:1 30´ planetväxel
Art.nr:
2605707040 Kopierad
1
54 mm
10
15
10:1
92 %
0,66 kg
57 mm planetväxel Nema 23 från Mecatrix
1057-2 25:1 30´ planetväxel
Art.nr:
2605707060 Kopierad
2
66 mm
20
30
25:1
85 %
0,88 kg
57 mm planetväxel Nema 23 från Mecatrix
1057-2 50:1 30´ planetväxel
Art.nr:
2605708050 Kopierad
2
66 mm
20
30
50:1
85 %
0,88 kg
57 mm planetväxel Nema 23 från Mecatrix
1057-2 100:1 30´ planetväxel
Art.nr:
2605708060 Kopierad
2
66 mm
20
30
100:1
85 %
0,88 kg
57 mm planetväxel Nema 23 från Mecatrix
1057-3 250:1 30´ planetväxel
Art.nr:
2605710020 Kopierad
3
79 mm
30
45
250:1
78 %
1,1 kg
57 mm planetväxel Nema 23 från Mecatrix
1057-3 500:1 30´ planetväxel
Art.nr:
2605710040 Kopierad
3
79 mm
30
45
500:1
78 %
1,1 kg

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
