TGB
| Axeldiameter | 16 mm |
|---|---|
| Axiell dynamisk belastning | 9,1 kN |
| Axiell statisk belastning | 10,2 kN |
| Backlash clearance | max 0,13º |
| Effektivitet | 30 % |
| Hållmoment | 3 kNm |
| Nominellt moment | 245 |
| Radiell dynamisk belastning | 18,1 kN |
| Radiell statisk belastning | 18,1 kN |
|---|---|
| Self-locking gear | Ja |
| Tilting torque | 3,6 kNm |
| Utväxlingsförhållande | 54-1 |
| Vikt | 5,57 kg |
| Vridmoment max | 635 |
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

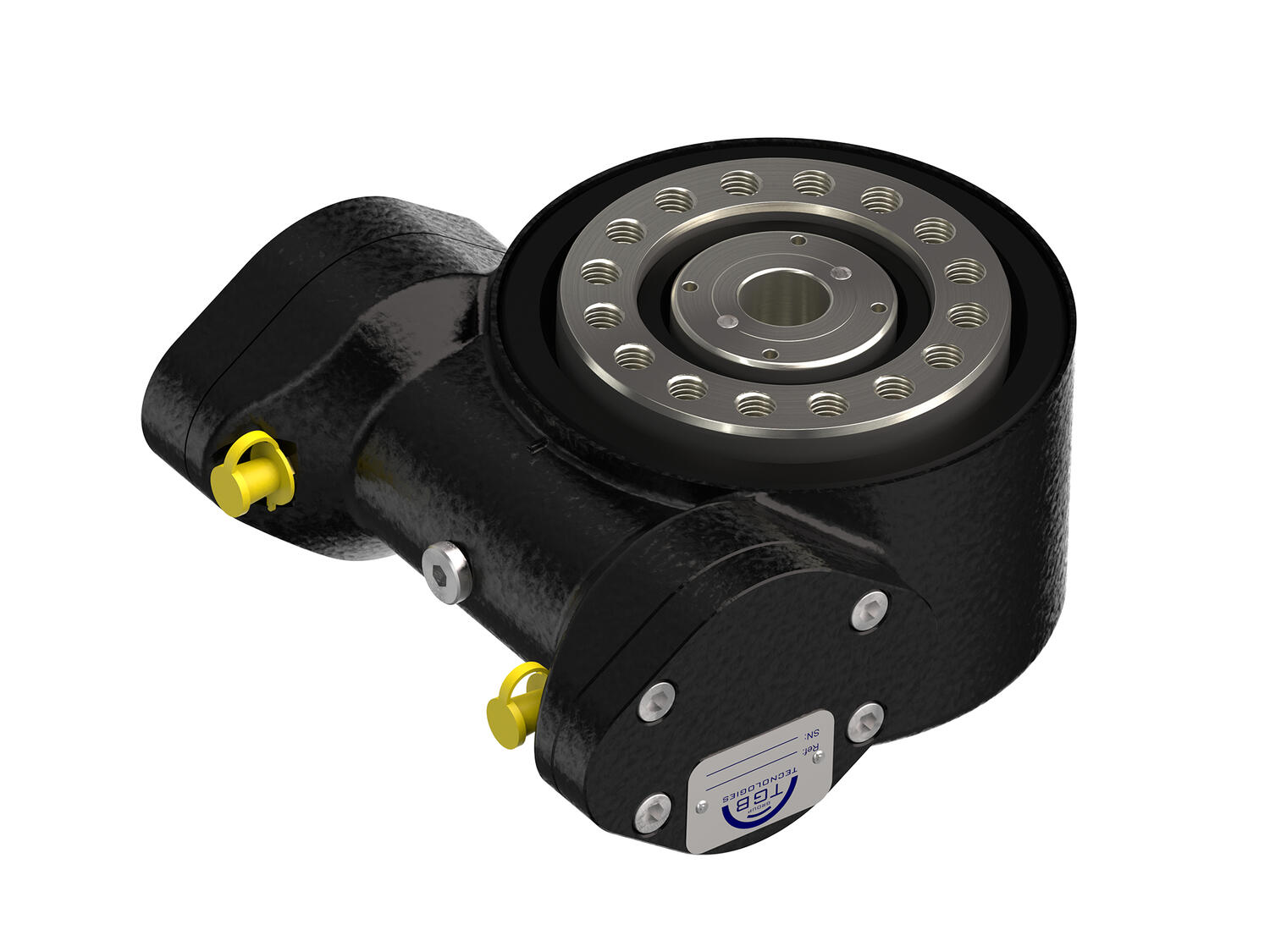

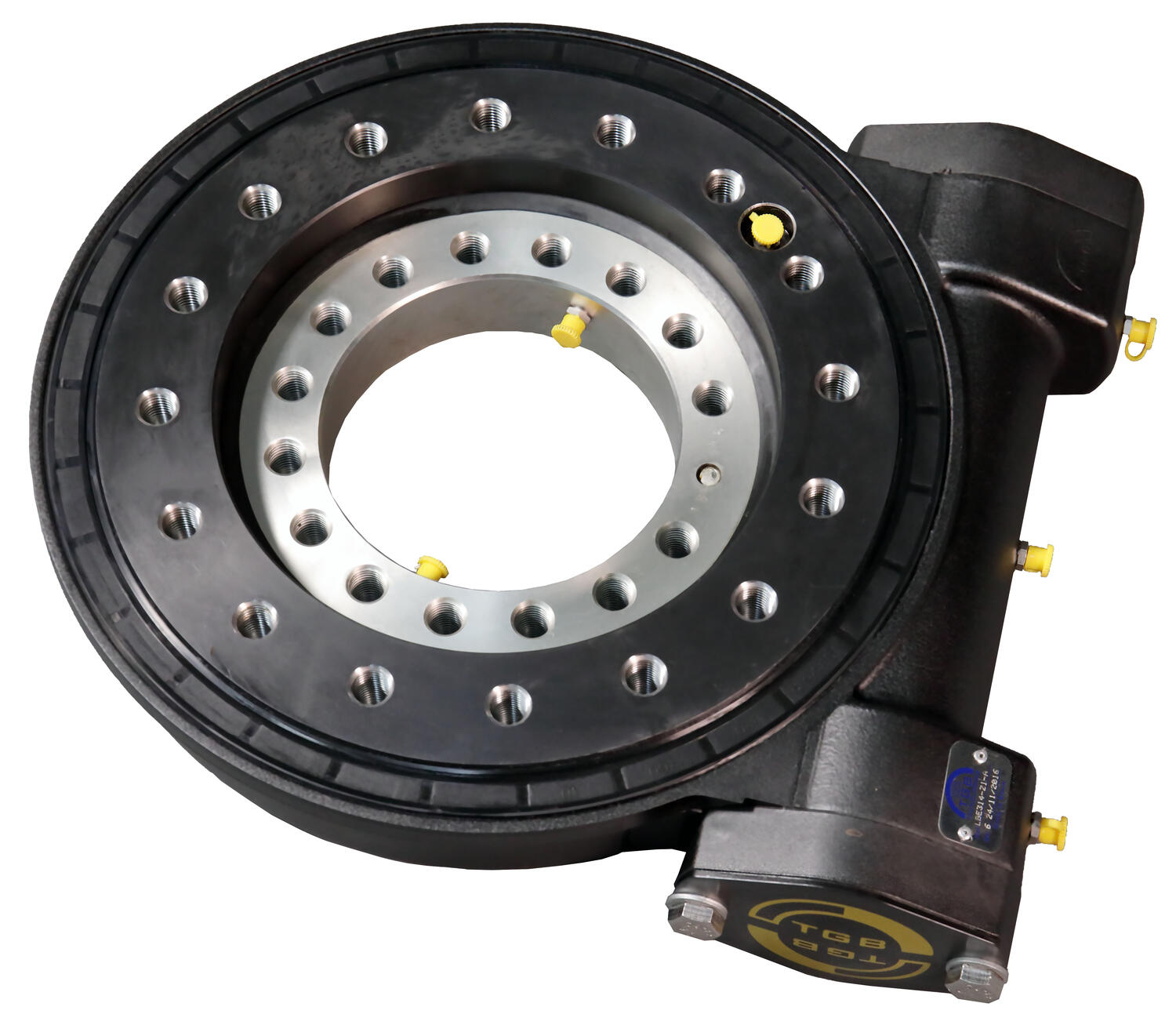

LBE-serien är en modell av slew drive med lågvikt. Slew drives i LBE serien har samma dimensioner som BE-enheterna, men är tillverkade i aluminium. Detta minskar avsevärt vikten vilket gör det möjligt att använda den i speciall applikationer där vikt är kritisk.
LBE-serien innehåller en yttre läpptätningar som ger ett högre skydd mot damm och vatten.
Typiska Applikationer för en Slew Drive är lyftutrustning med rotation, lyftar, gripar, släpvagnar, kranar, antenner och gaffeltruckar. Robotar
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Generera CAD | Axeldiameter | Axiell dynamisk belastning | Axiell statisk belastning | Backlash clearance | Effektivitet | Fläns | Hållmoment | Nominellt moment | Radiell dynamisk belastning | Radiell statisk belastning | Tilting torque | Utväxlingsförhållande | Vikt | Vridmoment max | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SLEW DRIWE
Art.nr:
LBE100-Z0-RM
Kopierad
|
16 mm
|
9,1 kN
|
10,2 kN
|
max 0,13º
|
30 %
|
|
3 kNm
|
245
|
18,1 kN
|
18,1 kN
|
3,6 kNm
|
54-1
|
5,57 kg
|
635
|
|
|||
Slew drive, Nominellt moment 4480 Nm, Utväxling 61:1
Art.nr:
LBE314-Z1-A
Kopierad
|
25 mm
|
154 kN
|
547 kN
|
max 0,17°
|
40 %
|
SAE 2 bolt flange
|
9,1 kNm
|
4480
|
132 kN
|
204 kN
|
27,5 kNm
|
61.1
|
34,78 kg
|
9100
|
|
|||
Slew drive, Nominellt moment 10200 Nm, Utväxling 85:1
Art.nr:
LBE435-Z1
Kopierad
|
25 mm
|
183 kN
|
905 kN
|
max 0,17°
|
40 %
|
SAE 2 bolt flange
|
12,3 kNm
|
10200
|
157 kN
|
338 kN
|
40,5 kNm
|
85-1
|
48,06 kg
|
12300
|
|
Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj variant i listan
