LEADSHINE
CS2RS
Close Loop - Stegmotorstyrning, Modbus RTU
CS2RS-serien är avancerade stegmotorstyrningar med slutet system, baserade på Modbus RTU-standardprotokollet och RS485-kommunikation, vilket gör det möjligt att nätverka upp till 31 axlar. De är utrustade med en inbyggd PR-funktion och en 16-segment positionstabell (PR-läge), vilket förbättrar funktionaliteten i applikationer med punkt-till-punkt-rörelser.
Styrningarna i denna serie löser inte bara problemet med stegbortfall i öppna stegmotorsystem, utan minskar även behovet av externa styrsystem, vilket ökar systemets tillförlitlighet och sänker kostnaderna. CS2RS-serien erbjuder även funktioner för inlärning samt driftslägen för profilposition, profilhastighet och homing.

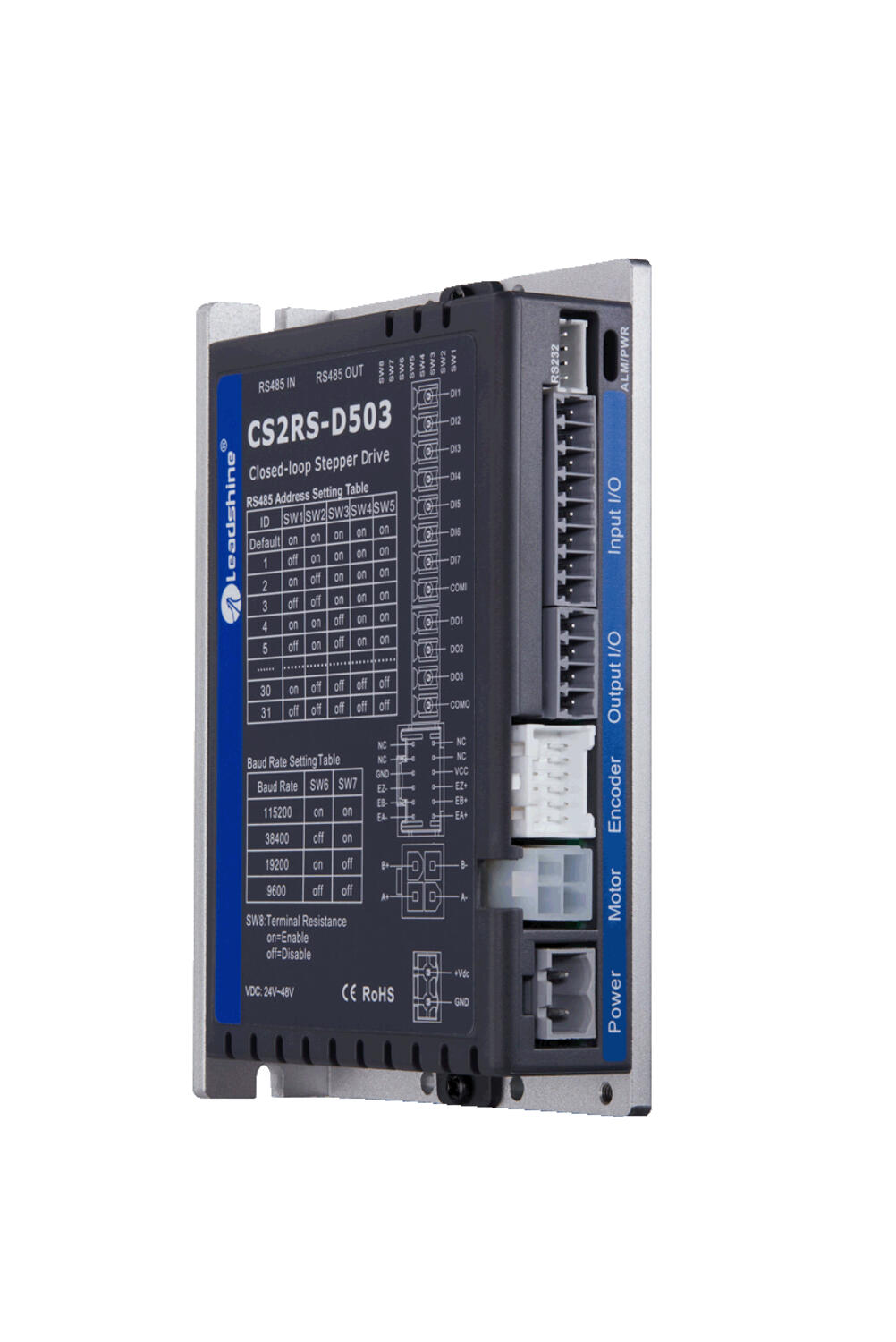

Modellen CS2RS-D503 är kompatibel med 2-fas NEMA 8, 11, 14 och 17 stegmotorer, och stödjer inkrementella pulsgivare med upplösningar från 1000 ppr till 5000 ppr.
- 20-110 V DC , Upp till 8.0 A
- Ingen förlust av steg, Låga ljud och vibrationer, mjuka rörelse.
- 7 konfigurerbara digitala ingångar, 3 optiskt isolerade digitala utgångar.
- Driftlägen: profile position, profile velocity, homing
Vald variant
Vald variant
Teknisk data
| Kommunikation | Modbus |
|---|---|
| 2421_Peak current (A) | 3 |
Dimensioner & vikt |
|

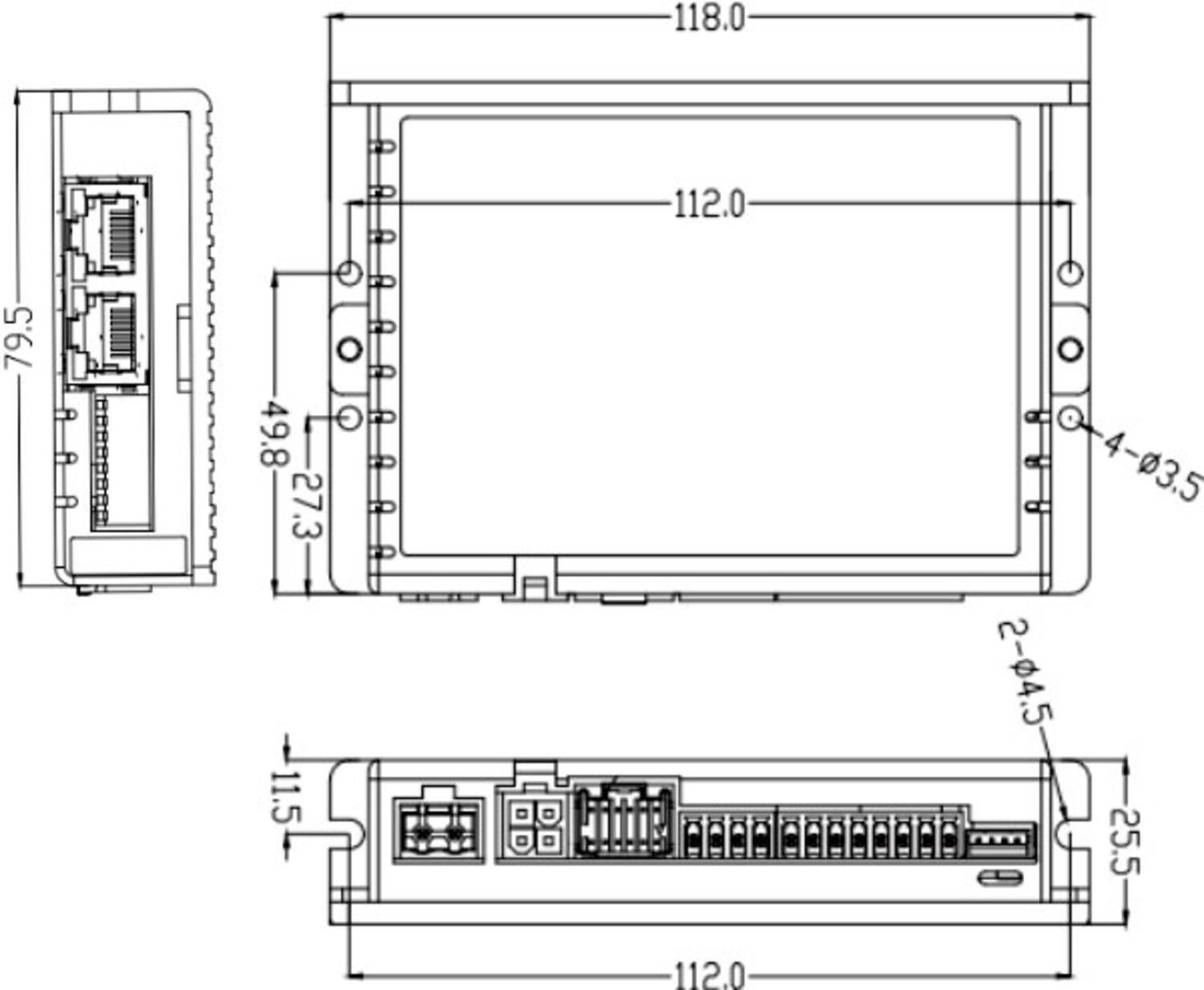

| 5646_Dimensions length x width x height (mm) | 118x79.5x25.5 |
| Omgivningstemperatur | 0-50℃ |
*Invisible Heading* |
|
|---|---|
| Ingångsspänning | 20-50VDC |
| Vikt | 0,65 kg |
| Fasström | 3 A |
Nedladdningsbara filer
Generera CAD
CS2RS-D503 Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Produktbeskrivning
CS2RS-serien är avancerade stegmotorstyrningar med slutet system, baserade på Modbus RTU-standardprotokollet och RS485-kommunikation, vilket gör det möjligt att nätverka upp till 31 axlar. De är utrustade med en inbyggd PR-funktion och en 16-segment positionstabell (PR-läge), vilket förbättrar funktionaliteten i applikationer med punkt-till-punkt-rörelser.
Styrningarna i denna serie löser inte bara problemet med stegbortfall i öppna stegmotorsystem, utan minskar även behovet av externa styrsystem, vilket ökar systemets tillförlitlighet och sänker kostnaderna. CS2RS-serien erbjuder även funktioner för inlärning samt driftslägen för profilposition, profilhastighet och homing.
Modellen CS2RS-D503 är kompatibel med 2-fas NEMA 8, 11, 14 och 17 stegmotorer, och stödjer inkrementella pulsgivare med upplösningar från 1000 ppr till 5000 ppr.
