Robase

Synkronmotor

  • Exakta start och stopp
  • Lång livslängd
  • Flertal växelalternativ
  • CE-godkänd

Produktbeskrivning

Synkronmotor med konstant varvtal oberoende av belastning.

Fördelaktiga egenskaper för motorn är exakta start och stopp, exakt varvtal och hållmoment.

Kapslingsklass IP40 och isolationsklass F som standard. Motorn är kullagrad med högtemperaturslager.



Tillval: Spänning från 24V AC upp till 600V AC, lindning avpassad för kortidsdrift och IP55.

Varianter

Spara som favorit Varianter Pris/enhet Ineffekt Kondensator Matningsspänning Matningsspänning Moment Ström Uteffekt Varvtal
spinner symbol
18/19 VA 42 μF 0,075 V DC 24 V AC 7.5/6.5 Ncm 750/780 mA 8 W 1000/1200 rpm
spinner symbol
18/19 VA 2 μF 0,075 V DC 115 V AC 7.5/6.5 Ncm 160/170 mA 8 W 1000/1200 rpm
spinner symbol
18/19 VA 0.5 μF 0,075 V DC 1x230 V AC 7.5/6.5 Ncm 80/85 mA 8 W 1000/1200 rpm
spinner symbol
23/18 VA - 0,1 V DC 3x230 V AC 10/6 Ncm 100/80 mA 10.5/7.5 W 1000/1200 rpm
spinner symbol
24/22 VA - 0,105 V DC 3x400 V AC 10.5/7 Ncm 60/55 mA 11/9 W 1000/1200 rpm
spinner symbol
24/26 VA 60 μF 0,11 V DC 24 V AC 11/9 Ncm 1000/1100 mA 11.5 W 1000/1200 rpm
spinner symbol
24/26 VA 2.8 μF 0,11 V DC 115 V AC 11/9 Ncm 210/230 mA 11.5 W 1000/1200 rpm
spinner symbol
24/26 VA 0.68 μF 0,11 V DC 1x230 V AC 11/9 Ncm 105/115 mA 11.5 W 1000/1200 rpm
spinner symbol
35/30 VA - 0,13 V DC 3x230 V AC 13/9 Ncm 150/130 mA 14/12 W 1000/1200 rpm
spinner symbol
42/35 VA - 0,14 V DC 3x400 V AC 14/10 Ncm 105/85 mA 15/13 W 1000/1200 rpm
spinner symbol
34/37 VA 90 μF 0,15 V DC 24 V AC 15/13 Ncm 1400/1550 mA 16 W 1000/1200 rpm
spinner symbol
34/37 VA 4 μF 0,15 V DC 115 V AC 15/13 Ncm 300/320 mA 16 W 1000/1200 rpm
spinner symbol
34/37 VA 1 μF 0,15 V DC 1x230 V AC 15/13 Ncm 150/160 mA 16 W 1000/1200 rpm
spinner symbol
50/40 VA - 0,19 V DC 3x230 V AC 19/14 Ncm 220/180 mA 20/17 W 1000/1200 rpm
spinner symbol
48/40 VA - 0,19 V DC 3x400 V AC 19/14 Ncm 120/100 mA 20/17 W 1000/1200 rpm
spinner symbol
44/46 VA 120 μF 0,21 V DC 24 V AC 21/18 Ncm 1710/1800 mA 22 W 1000/1200 rpm
spinner symbol
44/46 VA 5 μF 0,21 V DC 115 V AC 21/18 Ncm 380/400 mA 22 W 1000/1200 rpm
spinner symbol
44/46 VA 1.3 μF 0,21 V DC 1x230 V AC 21/18 Ncm 190/200 mA 22 W 1000/1200 rpm
spinner symbol
70/55 VA - 0,25 V DC 3x230 V AC 25/16 Ncm 300/240 mA 26/20 W 1000/1200 rpm
spinner symbol
68/56 VA - 0,28 V DC 3x400 V AC 28/18 Ncm 170/140 mA 29/23 W 1000/1200 rpm
spinner symbol
17/18 VA 42 μF 0,06 V DC 24 V AC 6/5 Ncm 710/750 mA 9 W 1500/1800 rpm
spinner symbol
17/18 VA 2 μF 0,06 V DC 115 V AC 6/5 Ncm 150/160 mA 9 W 1500/1800 rpm
spinner symbol
17/18 VA 0.5 μF 0,07 V DC 1x230 V AC 6/5 Ncm 75/80 mA 9 W 1500/1800 rpm
spinner symbol
23/18 VA - 0,07 V DC 3x230 V AC 7/5 Ncm 100/80 mA 11/9 W 1500/1800 rpm
spinner symbol
20/18 VA - 0,09 V DC 3x400 V AC 7/5 Ncm 50/45 mA 11/9 W 1500/1800 rpm
spinner symbol
24/26 VA 60 μF 0,09 V DC 24 V AC 9/7.5 Ncm 1000/1100 mA 14 W 1500/1800 rpm
spinner symbol
24/26 VA 2.8 μF 0,09 V DC 115 V AC 9/7.5 Ncm 210/230 mA 14 W 1500/1800 rpm
spinner symbol
24/26 VA 0.68 μF 0,09 V DC 1x230 V AC 9/7.5 Ncm 105/115 mA 14 W 1500/1800 rpm
spinner symbol
35/30 VA - 0,1 V DC 3x230 V AC 10/7 Ncm 150/130 mA 15/13 W 1500/1800 rpm
spinner symbol
36/30 VA - 0,1 V DC 3x400 V AC 10/7 Ncm 90/75 mA 15/13 W 1500/1800 rpm
spinner symbol
34/37 VA 90 μF 0,12 V DC 24 V AC 12/10 Ncm 1400/1550 mA 19 W 1500/1800 rpm
spinner symbol
34/37 VA 4 μF 0,12 V DC 115 V AC 12/10 Ncm 300/320 mA 19 W 1500/1800 rpm
spinner symbol
34/37 VA 1 μF 0,12 V DC 1x230 V AC 12/10 Ncm 150/160 mA 19 W 1500/1800 rpm
spinner symbol
50/40 VA - 0,13 V DC 3x230 V AC 13/9 Ncm 220/180 mA 20/17 W 1500/1800 rpm
spinner symbol
42/36 VA - 0,13 V DC 3x400 V AC 13/9 Ncm 105/90 mA 20/17 W 1500/1800 rpm
spinner symbol
47/51 VA 120 μF 0,18 V DC 24 V AC 18/15 Ncm 1960/2100 mA 28 W 1500/1800 rpm
spinner symbol
47/51 VA 5 μF 0,18 V DC 115 V AC 18/15 Ncm 410/440 mA 28 W 1500/1800 rpm
spinner symbol
47/51 VA 1.3 μF 0,18 V DC 1x230 V AC 18/15 Ncm 205/220 mA 28 W 1500/1800 rpm
spinner symbol
70/55 VA - 0,2 V DC 3x230 V AC 20/14 Ncm 300/240 mA 31/26 W 1500/1800 rpm
spinner symbol
60/48 VA - 0,18 V DC 3x400 V AC 18/12 Ncm 150/120 mA 28/23 W 1500/1800 rpm

Solid Components

När du ser Solid component icon bredvid ett artikelnummer betyder det att du kan ladda ner den artikelns CAD-ritningar i det format som är vald i listan här nedan. Om ikonen är grå saknas CAD-ritningar. Klicka på ikonen så genereras CAD-filen, som du sedan kan ladda ner genom att trycka på samma ikon här nedan. Även produktblad och CAD-filer från CAD-konfiguratorer laddas ner här.

Vald variant

SM65_foto

ROBASE 36.0

spinner symbol

Teknisk data

Axeldiameter 5 mm
Diameter 65 mm
Frekvens 50/60 Hz
Ineffekt 18/19 VA
IP-klass IP40, IP55
Isolationsklass F 155°C
Kondensator 42 μF
Matningsspänning 0,075 V DC
Matningsspänning 24 V AC
Moment 7.5/6.5 Ncm
Ström 750/780 mA
Uteffekt 8 W
Varvtal 1000/1200 rpm

Tekniska illustrationer

  • Rotek synkronmotor gearbox alternativ

    Rotek synkronmotor gearbox alternativ

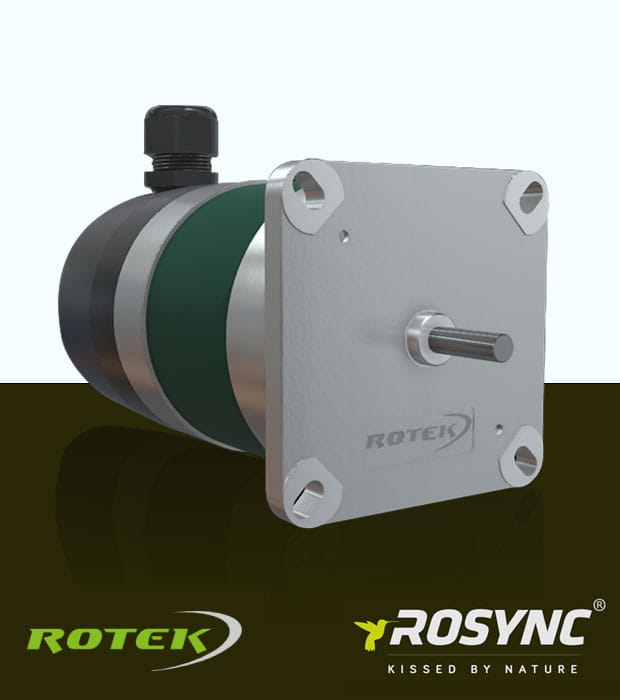

  • Rotek Rosync AC-motor synkronmotor

    Rotek Rosync AC-motor synkronmotor
