inMOTION

Kompakt servomotor från Simplex Motion med högt utgående moment och kompakt design.

Vald variant

Integrerad servomotor 0,32Nm CAN

Art.nr:

Vald variant

Teknisk data

5646_Dimensions length x width x height (mm)	74x64x72
Analoga ingångar	4
Antal pulser/varv	4096 st
Axeldiameter	17 mm
Digitala ingångar	8 st
Digitala utgångar	4 st
Kommunikation	RS485/RS232 TTL
Matningsspänning	12 V DC, 24 V DC

Max. moment	2
Max. ström	25 A
Nominell hastighet	3000 rpm
Nominell ström	5 A
Nominellt moment	0,32
Vikt	0,65 kg

Nedladdningsbara filer

Generera CAD

SM100B

Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

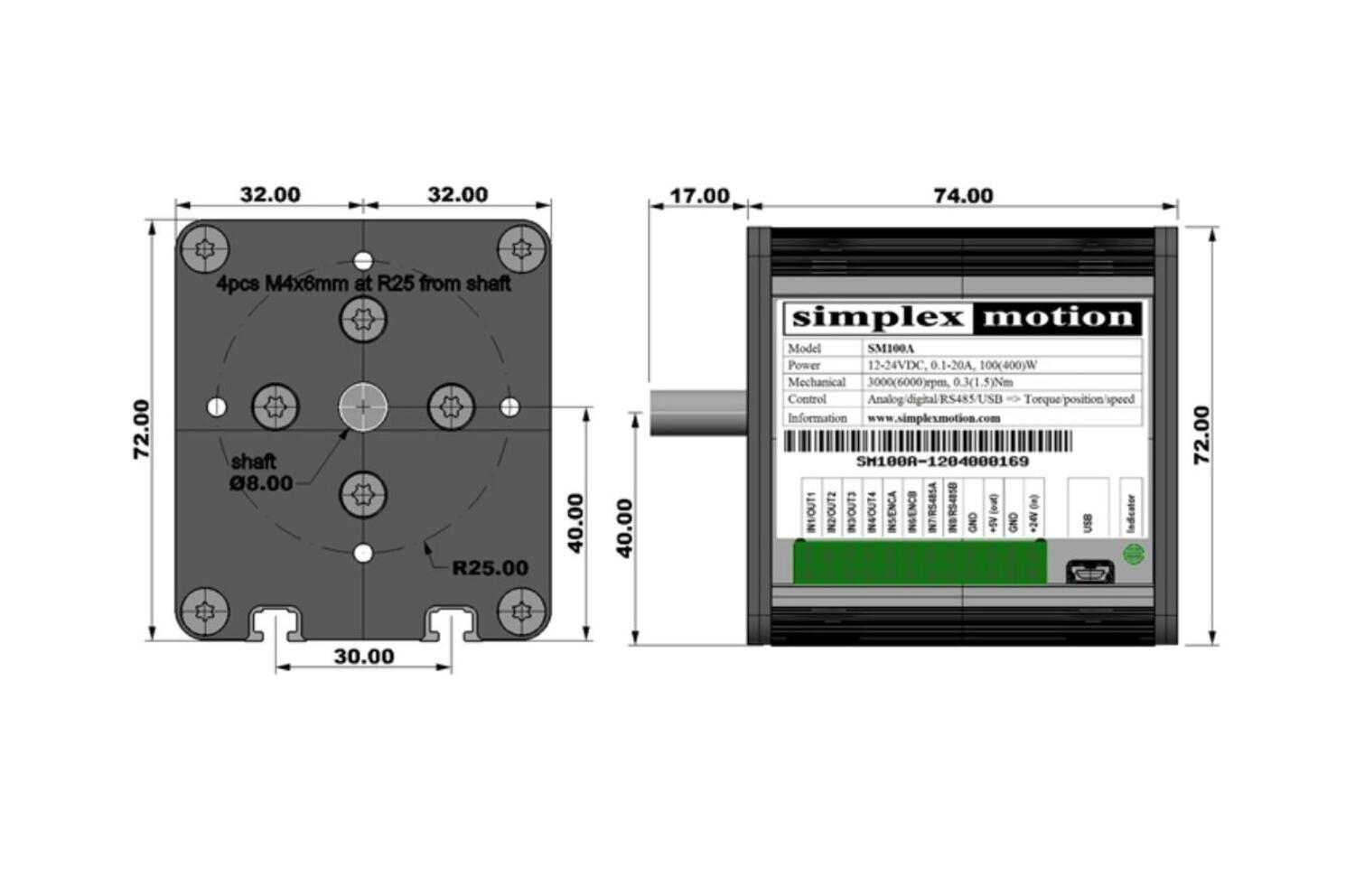

Mått och inkopplingar

Produktbeskrivning

Simplex motions motorprogram är baserat på en borstlös ytterrotormotor. I en ytterrotormotor är det motorns yttre del som roterar vilket ger en hävarmseffekt till utgående axel. Driftegenskaperna är mycket dynamiska med höga momentresurser även vid låga varvtal.

Den integrerade drivelektroniken innefattar en svensk patenterad teknik, vilken använder motorns befintliga magneter för återkoppling. Motorn regleras closed loop och har en upplösning på 4096 steg på 1 varv, utan extra encoder. Med hjälp av ett flertal I/O och mjukvaruinställningar erbjuds en mycket flexibel funktionalitet.

I jämförelse med att ha separat motor, encoder och drivelektronik är Simplex motions motorer
kompakta med hög prestanda i förhållande till fysisk storlek. Installationen är kostnadseffektiv och mindre känslig för fel i samband med kabeldragning och anslutningar.
