MOTECK

ID12

Linjärt Ställdon

ID12 är ett linjärt ställdon som klarar höga hastigheter och laster upp till 7000 N. ID12 är främst designat för olika industriella appliktioner såsom industriautomation.
  • 12/24V DC
  • Maxlast 7000N
  • Max hastighet 67.1mm/s
  • Kapslingsklass IP69K möjlig
  • Slaglängd: 100 ∼ 600 mm
Linjärt ställdon ID12 med trapetsskruv

Linjärt ställdon ID12 med trapetsskruv

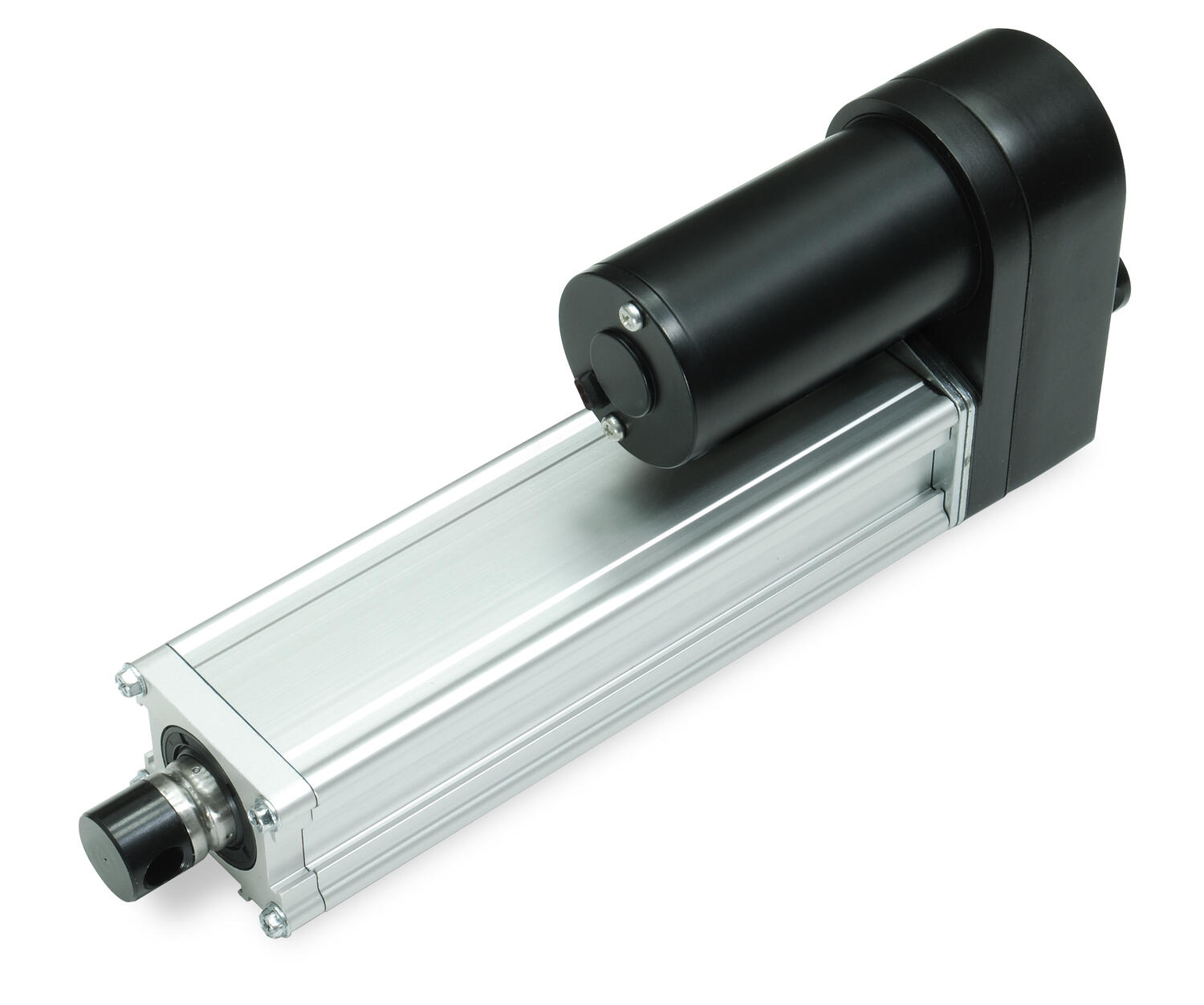

Linjärt ställdon ID12 från Moteck

ID12 med kulskruv

Vald variant

Fler varianter bild

Vald variant

Teknisk data

Dragkraft max 1500 N
Driftcykel 25 %
Hastighet max 33,5 mm/s
IP-klass IP66, IP69K
Matningsspänning 12 V DC, 24 V DC
Självhämning 1500 N
Skruvtyp Trapetsskruv
Slaglängd max 600 mm
Slaglängd min 100 mm
Temperaturområde från -25 °C
Temperaturområde till 65 °C
Tillverkare MOTECK
Tryckkraft max 1500 N

Generera CAD

ID12-XX-10-A-XXX-XXX-XX-XX

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Produktbeskrivning

Designa ditt eget ID12-ställdon utifrån dina behov via Motecks 3D generator:  3D Generator



ID12 är ett ställdon som erbjuder samma lastkapacitet, hastighet och energiförbrukning som ID10. Däremot har ID12 en fyrkantig ytterhylsa, vilket gör det lätt att installera och anpassa en extern reed-sensor vid behov. klarar höga hastigheter och laster upp till 7000N.

Går att beställa med antingen trapets- eller kulskruv.



Egenskaper

  • Klarar höga hastigheter och laster på upp till 7000N
  • Fyrkantig ytterhylsa för enklare installation och anpassning
  • Möjlighet att installera extern reed-sensor för olika applikationer
  • Kompakt robust design för mångsidig användning

Exempel på användningsområden

  • ID12 är främst designat för olika industriella applikationer, så som industriautomation
  • Applikationer med behov av tillförlitlighet och flexibilitet i installationen



För en komplett beställningsnyckel: vänligen se produktdatablad under nedladdningsbara filer



Övrig information

Till ID12 finns valbara tillbehör för att anpassa det linjära ställdonet efter behov:

  • Extern justerbar reed sensor x 1 (1)
  • Externa justerbara reed sensorer x 2 (2)
  • Positionssignalförslag via hallsensor x 1 (H)
  • Positioneringsåterkoppling via potentiometer (P)
  • Förinställda gränsbrytare (L)
  • Manuell drivsockel (M)
  • IP65/IP69K-klassning

Tillbehör

Relaterade produkter

InMotion

Varianter Generera CAD Dragkraft max Hastighet max Matningsspänning Självhämning Skruvtyp Slaglängd max Slaglängd min Tryckkraft max Pris/enhet
1500 N
33,5 mm/s
12 V DC, 24 V DC
1500 N
Trapetsskruv
600 mm
100 mm
1500 N
2500 N
16,8 mm/s
12 V DC, 24 V DC
2500 N
Trapetsskruv
600 mm
100 mm
2500 N
3500 N
8,4 mm/s
12 V DC, 24 V DC
3500 N
Trapetsskruv
600 mm
100 mm
3500 N
2500 N
67,1 mm/s
12 V DC, 24 V DC
2500 N
Kulskruv
600 mm
100 mm
2500 N
3500 N
33,5 mm/s
12 V DC, 24 V DC
3500 N
Kulskruv
600 mm
100 mm
3500 N
4500 N
16,8 mm/s
12 V DC, 24 V DC
4500 N
Kulskruv
600 mm
100 mm
4500 N
6000 N
11,2 mm/s
12 V DC, 24 V DC
6000 N
Kulskruv
600 mm
100 mm
6000 N
7000 N
8,4 mm/s
12 V DC, 24 V DC
7000 N
Kulskruv
600 mm
100 mm
7000 N
1500 N
36,5 mm/s
48 V DC
1500 N
Trapetsskruv
610 mm
102 mm
1500 N
2500 N
17,8 mm/s
48 V DC
2500 N
Trapetsskruv
610 mm
102 mm
2500 N
3500 N
8,6 mm/s
48 V DC
3500 N
Trapetsskruv
610 mm
102 mm
3500 N
2500 N
72,1 mm/s
48 V DC
2500 N
Kulskruv
610 mm
102 mm
2500 N
3500 N
36,5 mm/s
48 V DC
3500 N
Kulskruv
610 mm
102 mm
3500 N
4500 N
17,8 mm/s
48 V DC
4500 N
Kulskruv
610 mm
102 mm
4500 N
6000 N
11,7 mm/s
48 V DC
6000 N
Kulskruv
610 mm
102 mm
6000 N
7000 N
8,6 mm/s
48 V DC
7000 N
Kulskruv
610 mm
102 mm
7000 N
