inMOTION

Bredd	47 mm
Dynamisk last	9,9 kN
Höjd	24 mm

Längd	57 mm
Statisk last	16,2 kN

Varianter	Bredd	Dynamisk last	Höjd	Längd	Statisk last
WON vagn H15-RUU Art.nr: H15-R Kopierad	34 mm	9,9 kN	28 mm	57 mm	16,2 kN
WON SKENA H15 Art.nr: H15-RAIL B Kopierad	15 mm		13 mm
WON vagn H20-FUU Art.nr: H20-F Kopierad	63 mm	14,9 kN	30 mm	72,7 mm	23,9 kN
WON vagn H25-FUU Art.nr: H25-F Kopierad	70 mm	22,1 kN	36 mm	83 mm	33,1 kN
WON vagn H25-RUU Art.nr: H25-R Kopierad	48 mm	22,1 kN	40 mm	83 mm	33,1 kN
WON Skena H25 Art.nr: H25-RAIL B Kopierad	23 mm		20 mm	3000 mm
WON vagn H30-FUU Art.nr: H30-F Kopierad	90 mm	38,4 kN	42 mm	97,8 mm	57,1 kN
WON vagn H30-RUU Art.nr: H30-R Kopierad	60 mm	38,4 kN	45 mm	97,8 mm	57,1 kN
WON vagn H30-FLSS Art.nr: H30-FL Kopierad	90 mm	45,9 kN	42 mm	120 mm	73,6 kN
WON Skena H30 Art.nr: H30-RAIL B Kopierad	28 mm		26 mm
WON vagn H35-FUU Art.nr: H35-F Kopierad	100 mm	51,1 kN	48 mm	110 mm	74,6 kN
WON vagn H35-RUU Art.nr: H35-R Kopierad	70 mm	51,1 kN	55 mm	110 mm	74,6 kN
WON Skena H35 Art.nr: H35-RAIL B Kopierad	34 mm		29 mm
WON vagn H45-FUU Art.nr: H45-F Kopierad	120 mm	82,1 kN	60 mm	139 mm	116,4 kN
WON vagn H45-RUU Art.nr: H45-R Kopierad	86 mm	82,1 kN	70 mm	139 mm	116,4 kN
WON Skena H45 Art.nr: H45-RAIL B Kopierad	45 mm		38 mm
WON vagn H15-FUU Art.nr: H15-F Kopierad	47 mm	9,9 kN	24 mm	57 mm	16,2 kN
WON vagn H20-RUU Art.nr: H20-R Kopierad	44 mm	14,9 kN	30 mm	72,7 mm	23,9 kN
WON vagn H20-FLSS Art.nr: H20-FL Kopierad	63 mm	17,8 kN	30 mm	88,6 mm	30,7 kN
WON vagn H20-RLSS Art.nr: H20-RL Kopierad	44 mm	17,8 kN	30 mm	88,6 mm	30,7 kN
WON Skena H20 Art.nr: H20-RAIL B Kopierad	20 mm		16,5 mm	3000 mm
WON vagn H25-FLSS Art.nr: H25-FL Kopierad	70 mm	26,8 kN	36 mm	102,9 mm	43,6 kN
WON vagn H25-RLSS Art.nr: H25-RL Kopierad	48 mm	26,8 kN	40 mm	102,9 mm	43,6 kN
WON vagn H30-RLSS Art.nr: H30-RL Kopierad	60 mm	45,9 kN	45 mm	120 mm	73,6 kN
WON vagn H35-FLSS Art.nr: H35-FL Kopierad	100 mm	61 kN	48 mm	135,4 mm	96,2 kN
WON vagn H35-RLSS Art.nr: H35-RL Kopierad	70 mm	61 kN	55 mm	135,4 mm	96,2 kN
WON vagn H45-FLSS Art.nr: H45-FL Kopierad	120 mm	98,2 kN	60 mm	170,8 mm	150,1 kN
WON vagn H45-RLSS Art.nr: H45-RL Kopierad	86 mm	98,2 kN	70 mm	170,8 mm	150,1 kN
WON vagn H55-FUU Art.nr: H55-F Kopierad	140 mm	118,1 kN	70 mm	163 mm	161,5 kN
WON vagn H55-RUU Art.nr: H55-R Kopierad	100 mm	118,1 kN	80 mm	163 mm	161,5 kN
WON vagn H55-FLSS Art.nr: H55-FL Kopierad	140 mm	142 kN	70 mm	201,1 mm	210,1 kN
WON vagn H55-RLSS Art.nr: H55-RL Kopierad	100 mm	142 kN	80 mm	201,1 mm	210,1 kN

Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

Vald variant

Välj variant i listan

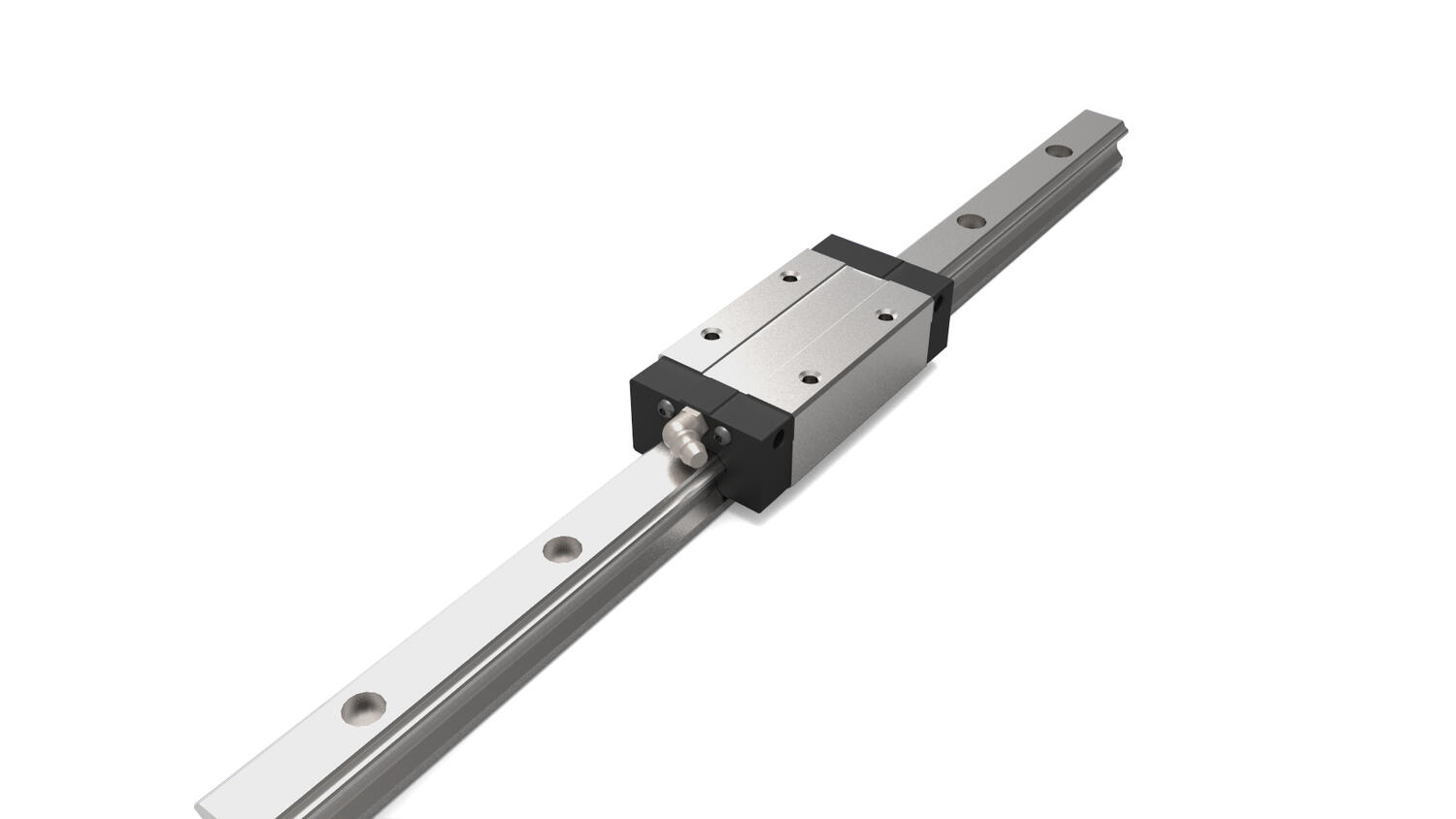

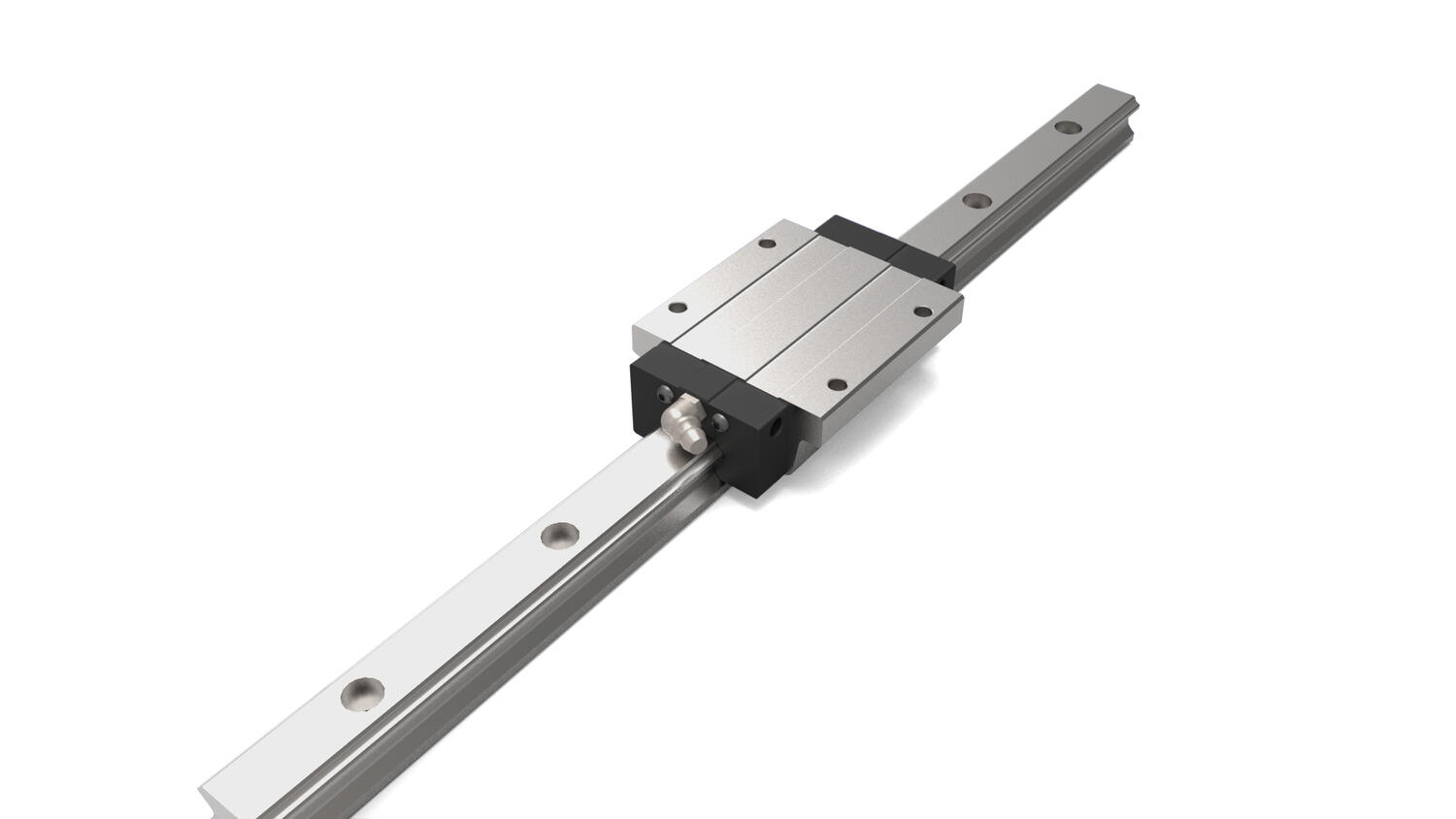

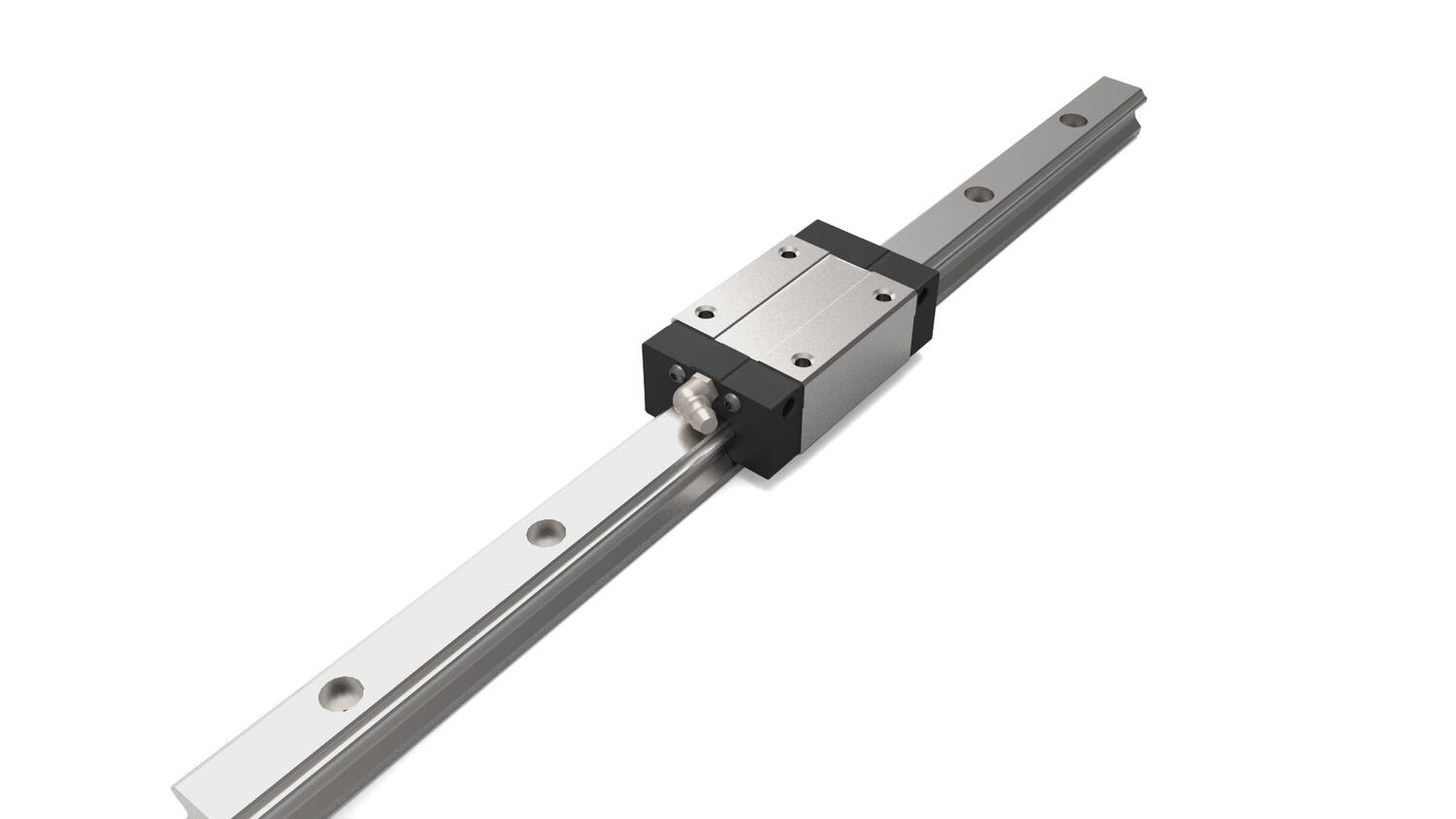

Skenstyrning serie H

Skenstyrning

Vald variant

Teknisk data och dokument

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Nedladdningsbara filer

Generera CAD

Produktbeskrivning
