| Funktion | Tryck/Drag |
|---|---|
| Förbrukning vid 20°C och 100% arbetscykel | 4 W |
| Förbrukning vid 20°C och 40% arbetscykel | 10 W |
| Förbrukning vid 20°C och 5% arbetscykel | 80 W |
| IP-klass | IP40 |
| Isolationsklass | E (120ºC) |
| Returfjäder | Ja |
| Slaglängd | 6 mm |

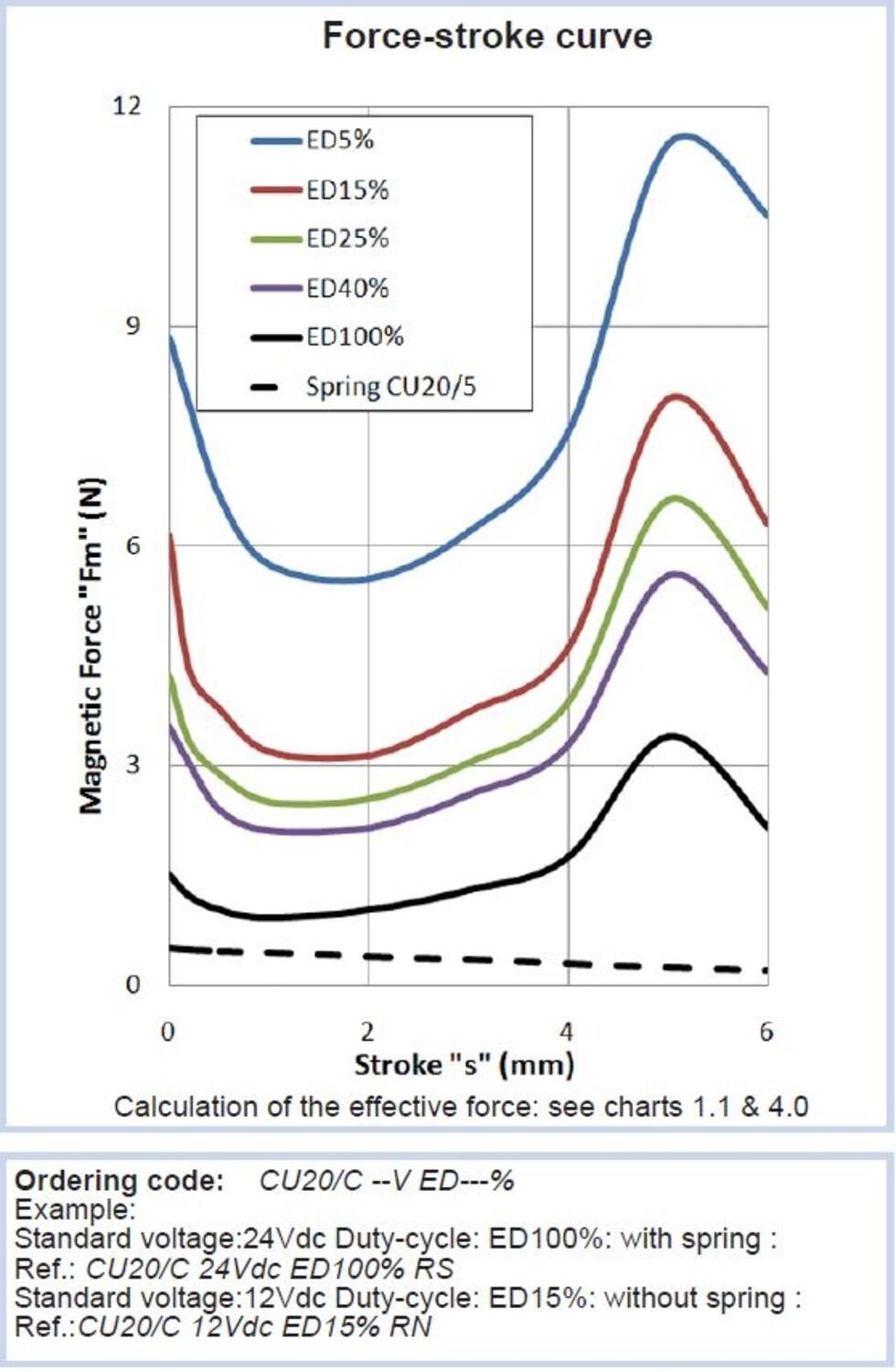

| Slutkraft vid 100% arbetscykel | 1,5 N |
| Slutkraft vid 15% arbetscykel | 6 N |
| Slutkraft vid 25 arbetscykel | 4 N |
| Slutkraft vid 40% arbetscykel | 3,5 N |
| Slutkraft vid 5% arbetscykel | 8,8 N |

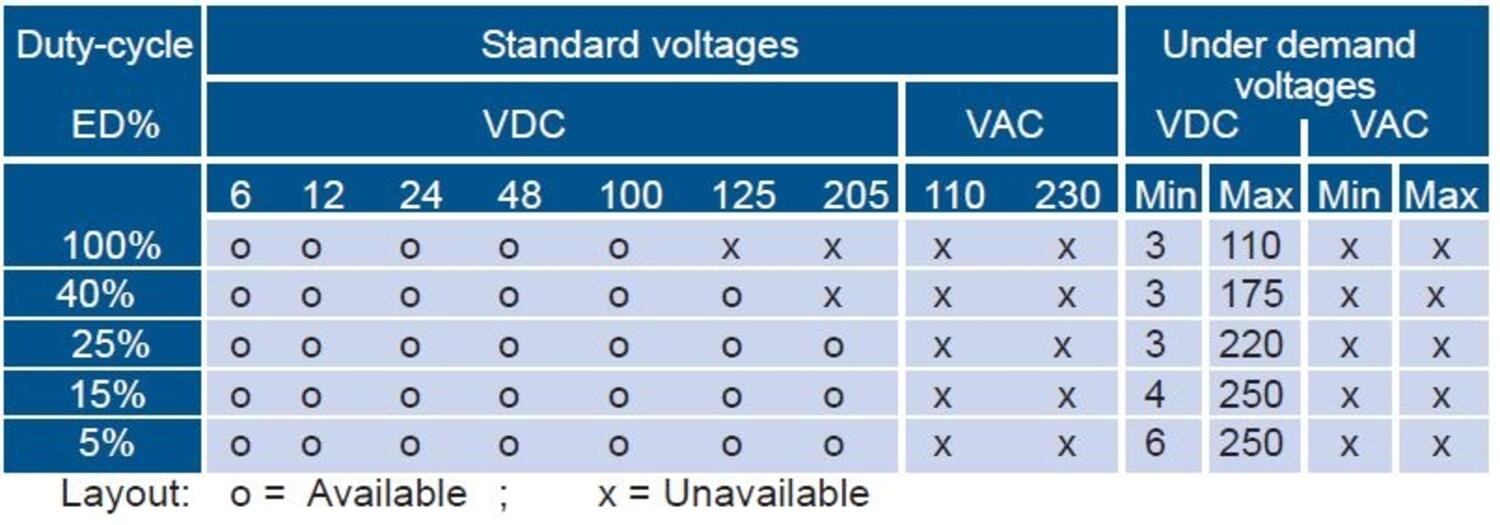

| Spänning AC max | 120 V |
| Spänning AC min | 120 V |
|---|---|
| Spänning DC max | 205 V |
| Spänning DC min | 6 V |
| Spänningstyp | DC |
| Startkraft vid 100% arbetscykel | 0,9 N |
| Startkraft vid 15% arbetscykel | 3,1 N |
| Startkraft vid 25% arbetscykel | 2,5 N |
| Startkraft vid 40% arbetscykel | 2,1 N |
| Startkraft vid 5% arbetscykel | 5,5 N |
| Strömförbrukning vid 20°C och 15% arbetscykel | 26 W |
| Strömförbrukning vid 20°C och 25% arbetscykel | 16 W |
| Vikt total | 110 g |
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
CU serie är effektlinjära solenoider där slag från början till slutposition sker av
elektromagnetiska krafter och återgången till den ursprungliga positionen är gjord av externa
krafter eller en integrerad returfjäder i solenoiden.
Dess strukturella egenskaper gör att dessa enheter kan fungera länge, så applikationer där numret av cykler är höga är dessa solenoider lämpliga.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Generera CAD | Förbrukning vid 20°C och 100% arbetscykel | Förbrukning vid 20°C och 40% arbetscykel | Förbrukning vid 20°C och 5% arbetscykel | Slaglängd | Slutkraft vid 100% arbetscykel | Slutkraft vid 15% arbetscykel | Slutkraft vid 25 arbetscykel | Slutkraft vid 40% arbetscykel | Slutkraft vid 5% arbetscykel | Spänningstyp | Startkraft vid 100% arbetscykel | Startkraft vid 15% arbetscykel | Startkraft vid 25% arbetscykel | Startkraft vid 40% arbetscykel | Startkraft vid 5% arbetscykel | Strömförbrukning vid 20°C och 15% arbetscykel | Strömförbrukning vid 20°C och 25% arbetscykel | Vikt total | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CU20/C
Art.nr:
CU20/C
Kopierad
|
4 W
|
10 W
|
80 W
|
6 mm
|
1,5 N
|
6 N
|
4 N
|
3,5 N
|
8,8 N
|
DC
|
0,9 N
|
3,1 N
|
2,5 N
|
2,1 N
|
5,5 N
|
26 W
|
16 W
|
110 g
|
| |||

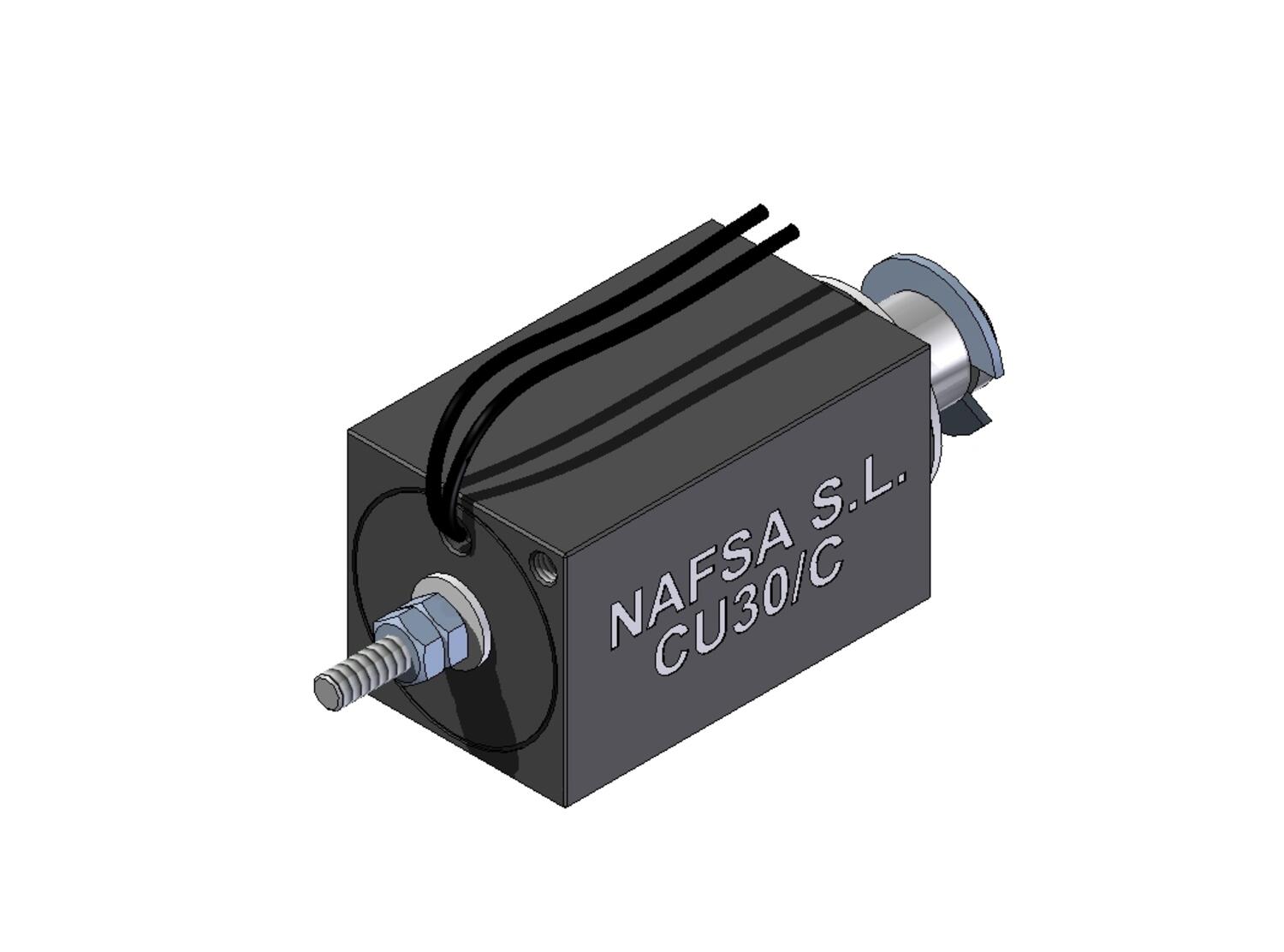

CU30/C
Art.nr:
CU30/C
Kopierad
|
7,2 W
|
18 W
|
150 W
|
10 mm
|
12 N
|
27 N
|
21 N
|
15 N
|
35 N
|
AC, DC
|
2,6 N
|
9,9 N
|
7,3 N
|
3,8 N
|
17,2 N
|
53 W
|
30 W
|
290 g
|
| |||

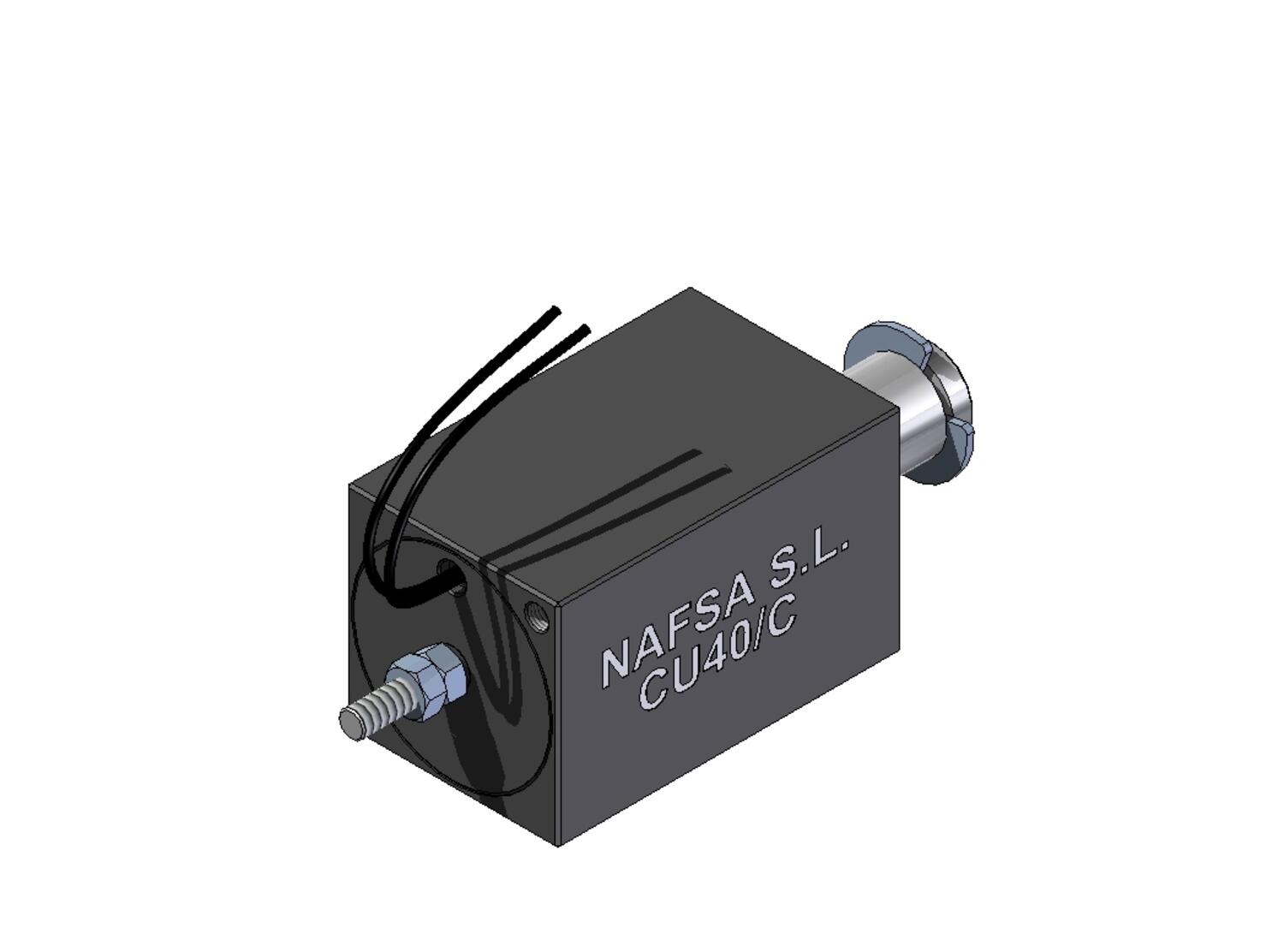

CU40/C
Art.nr:
CU40/C
Kopierad
|
13 W
|
30 W
|
247 W
|
15 mm
|
15,5 N
|
38 N
|
31 N
|
24,5 N
|
59 N
|
AC, DC
|
7,8 N
|
23 N
|
17 N
|
13,5 N
|
41 N
|
82 W
|
48 W
|
665 g
|
|
