Kuggremshjul XXH

Kuggremshjul XXH delning 31,75mm

  • Standard är förborrade
  • Kan även fås kundanpassade
  • Kuggremshjul XXH kan bearbetas

Produktbeskrivning

Kuggremshjul för kuggrem XXH med delning 31,75mm i förborrat utförande.



Kuggremshjul som unikt kan anpassas efter specifika behov.

search or play icon Kuggremshjul H, MXL, XH, XL, XXH
Antal varianter som matchar filtret 44/44 |

Varianter

Spara som favorit Varianter Pris/enhet d De Df Dm Dp F Figur L Tandantal z Vikt
Kuggremshjul H, MXL, XH, XL, XXH
0018XXH200 Kuggremshjul XXH 200
28 mm 178,87 mm 198 mm 140 mm 181,91 mm 64,2 mm 6F 100 mm 18 st 22,92 kg
Kuggremshjul H, MXL, XH, XL, XXH
0020XXH200 Kuggremshjul XXH 200
28 mm 199,08 mm 212 mm 150 mm 202,13 mm 64,2 mm 6F 100 mm 20 st 28 kg
Kuggremshjul H, MXL, XH, XL, XXH
0022XXH200 Kuggremshjul XXH 200
28 mm 219,29 mm 240 mm 150 mm 222,34 mm 64,2 mm 6F 100 mm 22 st 33,6 kg
Kuggremshjul H, MXL, XH, XL, XXH
0024XXH200 Kuggremshjul XXH 200
28 mm 239,5 mm 267 mm 150 mm 242,55 mm 64,2 mm 6F 100 mm 24 st 39,7 kg
Kuggremshjul H, MXL, XH, XL, XXH
0026XXH200 Kuggremshjul XXH 200
28 mm 259,79 mm 290 mm 150 mm 262,76 mm 64,2 mm 6F 100 mm 26 st 45,85 kg
Kuggremshjul H, MXL, XH, XL, XXH
0030XXH200 Kuggremshjul XXH 200
28 mm 300,14 mm 150 mm 303,19 mm 64,2 mm 6A 100 mm 30 st
Kuggremshjul H, MXL, XH, XL, XXH
0040XXH200 Kuggremshjul XXH 200
28 mm 401,21 mm 150 mm 404,25 mm 64,2 mm 6A 100 mm 40 st
Kuggremshjul H, MXL, XH, XL, XXH
0048XXH200 Kuggremshjul XXH 200
32 mm 482,06 mm 175 mm 485,1 mm 64,2 mm 6A 120 mm 48 st
Kuggremshjul H, MXL, XH, XL, XXH
0060XXH200 Kuggremshjul XXH 200
32 mm 603,33 mm 175 mm 606,38 mm 64,2 mm 6A 120 mm 60 st
Kuggremshjul H, MXL, XH, XL, XXH
0072XXH200 Kuggremshjul XXH 200
38 mm 724,61 mm 175 mm 727,66 mm 64,2 mm 6A 120 mm 72 st
Kuggremshjul H, MXL, XH, XL, XXH
0090XXH200 Kuggremshjul XXH 200
38 mm 906,52 mm 175 mm 909,57 mm 64,2 mm 6A 120 mm 90 st
Kuggremshjul H, MXL, XH, XL, XXH
0018XXH300 Kuggremshjul XXH 300
28 mm 178,87 mm 198 mm 140 mm 181,91 mm 91,4 mm 6F 110 mm 18 st 25,15 kg
Kuggremshjul H, MXL, XH, XL, XXH
0020XXH300 Kuggremshjul XXH 300
28 mm 199,08 mm 212 mm 150 mm 202,13 mm 91,4 mm 6F 110 mm 20 st 30,72 kg
Kuggremshjul H, MXL, XH, XL, XXH
0022XXH300 Kuggremshjul XXH 300
28 mm 219,29 mm 240 mm 150 mm 222,34 mm 91,4 mm 6F 110 mm 22 st 36,86 kg
Kuggremshjul H, MXL, XH, XL, XXH
0024XXH300 Kuggremshjul XXH 300
28 mm 239,5 mm 267 mm 150 mm 242,55 mm 91,4 mm 6F 110 mm 24 st 43,55 kg
Kuggremshjul H, MXL, XH, XL, XXH
0026XXH300 Kuggremshjul XXH 300
28 mm 259,79 mm 290 mm 150 mm 262,76 mm 91,4 mm 6F 110 mm 26 st 50,8 kg
Kuggremshjul H, MXL, XH, XL, XXH
0030XXH300 Kuggremshjul XXH 300
28 mm 300,14 mm 150 mm 303,19 mm 91,4 mm 6A 110 mm 30 st
Kuggremshjul H, MXL, XH, XL, XXH
0040XXH300 Kuggremshjul XXH 300
28 mm 401,21 mm 150 mm 404,25 mm 91,4 mm 6A 110 mm 40 st
Kuggremshjul H, MXL, XH, XL, XXH
0048XXH300 Kuggremshjul XXH 300
32 mm 482,06 mm 175 mm 485,1 mm 91,4 mm 6A 120 mm 48 st
Kuggremshjul H, MXL, XH, XL, XXH
0060XXH300 Kuggremshjul XXH 300
32 mm 603,33 mm 175 mm 606,38 mm 91,4 mm 6A 120 mm 60 st
Kuggremshjul H, MXL, XH, XL, XXH
0072XXH300 Kuggremshjul XXH 300
38 mm 724,61 mm 175 mm 727,66 mm 91,4 mm 6A 120 mm 72 st
Kuggremshjul H, MXL, XH, XL, XXH
0090XXH300 Kuggremshjul XXH 300
38 mm 906,52 mm 175 mm 909,57 mm 91,4 mm 6A 120 mm 90 st
Kuggremshjul H, MXL, XH, XL, XXH
0018XXH400 Kuggremshjul XXH 400
32 mm 178,87 mm 198 mm 140 mm 181,91 mm 118,2 mm 6F 140 mm 18 st 31,83 kg
Kuggremshjul H, MXL, XH, XL, XXH
0020XXH400 Kuggremshjul XXH 400
32 mm 199,08 mm 212 mm 150 mm 202,13 mm 118,2 mm 6F 140 mm 20 st 38,88 kg
Kuggremshjul H, MXL, XH, XL, XXH
0022XXH400 Kuggremshjul XXH 400
32 mm 219,29 mm 240 mm 150 mm 222,34 mm 118,2 mm 6F 140 mm 22 st 46,6 kg
Kuggremshjul H, MXL, XH, XL, XXH
0024XXH400 Kuggremshjul XXH 400
32 mm 239,5 mm 267 mm 150 mm 242,55 mm 118,2 mm 6F 140 mm 24 st 55,1 kg
Kuggremshjul H, MXL, XH, XL, XXH
0026XXH400 Kuggremshjul XXH 400
32 mm 259,79 mm 290 mm 150 mm 262,76 mm 118,2 mm 6F 140 mm 26 st 64,25 kg
Kuggremshjul H, MXL, XH, XL, XXH
0030XXH400 Kuggremshjul XXH 400
32 mm 300,14 mm 185 mm 303,19 mm 118,2 mm 6A 140 mm 30 st
Kuggremshjul H, MXL, XH, XL, XXH
0040XXH400 Kuggremshjul XXH 400
32 mm 401,21 mm 185 mm 404,25 mm 118,2 mm 6A 140 mm 40 st
Kuggremshjul H, MXL, XH, XL, XXH
0048XXH400 Kuggremshjul XXH 400
38 mm 482,06 mm 185 mm 485,1 mm 118,2 mm 6A 140 mm 48 st
Kuggremshjul H, MXL, XH, XL, XXH
0060XXH400 Kuggremshjul XXH 400
38 mm 603,33 mm 185 mm 606,38 mm 118,2 mm 6A 140 mm 60 st
Kuggremshjul H, MXL, XH, XL, XXH
0072XXH400 Kuggremshjul XXH 400
38 mm 724,61 mm 220 mm 727,66 mm 118,2 mm 6A 140 mm 72 st
Kuggremshjul H, MXL, XH, XL, XXH
0090XXH400 Kuggremshjul XXH 400
38 mm 906,52 mm 220 mm 909,57 mm 118,2 mm 6A 140 mm 90 st
Kuggremshjul H, MXL, XH, XL, XXH
0018XXH500 Kuggremshjul XXH 500
32 mm 178,87 mm 198 mm 140 mm 181,91 mm 145,3 mm 6F 168 mm 18 st 38 kg
Kuggremshjul H, MXL, XH, XL, XXH
0020XXH500 Kuggremshjul XXH 500
32 mm 199,08 mm 212 mm 150 mm 202,13 mm 145,3 mm 6F 168 mm 20 st 44,05 kg
Kuggremshjul H, MXL, XH, XL, XXH
0022XXH500 Kuggremshjul XXH 500
32 mm 219,29 mm 240 mm 150 mm 222,34 mm 145,3 mm 6F 168 mm 22 st 55,8 kg
Kuggremshjul H, MXL, XH, XL, XXH
0024XXH500 Kuggremshjul XXH 500
32 mm 239,5 mm 267 mm 150 mm 242,55 mm 145,3 mm 6F 168 mm 24 st 62,9 kg
Kuggremshjul H, MXL, XH, XL, XXH
0026XXH500 Kuggremshjul XXH 500
32 mm 259,79 mm 290 mm 150 mm 262,76 mm 145,3 mm 6F 168 mm 26 st 73,6 kg
Kuggremshjul H, MXL, XH, XL, XXH
0030XXH500 Kuggremshjul XXH 500
32 mm 300,14 mm 215 mm 303,19 mm 145,3 mm 6A 168 mm 30 st
Kuggremshjul H, MXL, XH, XL, XXH
0040XXH500 Kuggremshjul XXH 500
32 mm 401,21 mm 215 mm 404,25 mm 145,3 mm 6A 168 mm 40 st
Kuggremshjul H, MXL, XH, XL, XXH
0048XXH500 Kuggremshjul XXH 500
38 mm 482,06 mm 215 mm 485,1 mm 145,3 mm 6A 168 mm 48 st
Kuggremshjul H, MXL, XH, XL, XXH
0060XXH500 Kuggremshjul XXH 500
38 mm 603,33 mm 240 mm 606,38 mm 145,3 mm 6A 168 mm 60 st
Kuggremshjul H, MXL, XH, XL, XXH
0072XXH500 Kuggremshjul XXH 500
38 mm 724,61 mm 240 mm 727,66 mm 145,3 mm 6A 168 mm 72 st
Kuggremshjul H, MXL, XH, XL, XXH
0090XXH500 Kuggremshjul XXH 500
38 mm 906,52 mm 240 mm 909,57 mm 145,3 mm 6A 168 mm 90 st

Solid Components

När du ser Solid component icon bredvid ett artikelnummer betyder det att du kan ladda ner den artikelns CAD-ritningar i det format som är vald i listan här nedan. Om ikonen är grå saknas CAD-ritningar. Klicka på ikonen så genereras CAD-filen, som du sedan kan ladda ner genom att trycka på samma ikon här nedan. Även produktblad och CAD-filer från CAD-konfiguratorer laddas ner här.

Vald variant

search Kuggremshjul H, MXL, XH, XL, XXH
Kuggremshjul H, MXL, XH, XL, XXH

0018XXH200
Kuggremshjul XXH 200

Teknisk data

d 28 mm
De 178,87 mm
Df 198 mm
Dm 140 mm
Dp 181,91 mm
F 64,2 mm
Figur 6F
L 100 mm
Profil XXH
Tandantal z 18 st
Vikt 22,92 kg

Skriv ut/Spara som PDF Skriv ut/Spara som PDF

Tekniska illustrationer

search or video icon Kuggremshjul 6F H med delning 12,7 mm search or video icon Kuggremshjul 6A XH 22,225 mm ritning
  • Kuggremshjul 6F H med delning 12,7 mm

    Kuggremshjul 6F H med delning 12,7 mm

  • Kuggremshjul 6A XH 22,225 mm ritning

    Kuggremshjul 6A XH 22,225 mm ritning

InMotion

rostfritt transmissionsprogram

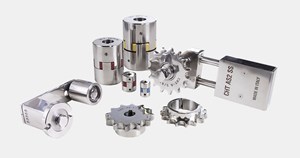

Nytt rostfritt transmissionsprogram Produktnytt
gates kuggrem poly chain

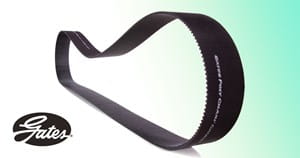

Renare miljö och färre driftstopp med Poly Chain Produktnytt
