JAKOB ANTRIEBSTECHNIK
AXELKOPPLING BÄLG MINIATYR MKG
Miniatyrbälgkoppling Medium
Bälgkoppling MKG är vår mediummodell för mindre drifter.
Klarar temperatur upp till 300° och ett varvtal upp till 2000rpm.
- Lågt tröghetsmoment
- Klarar temp upp till 300°
- Varvtal upp till 20000rpm
- Upp till 20Nm
Vald variant
Vald variant

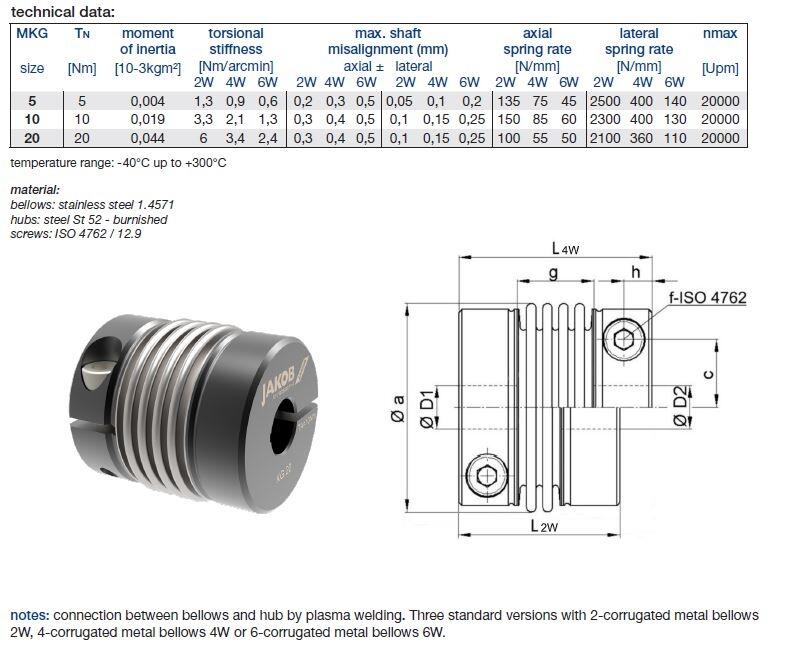

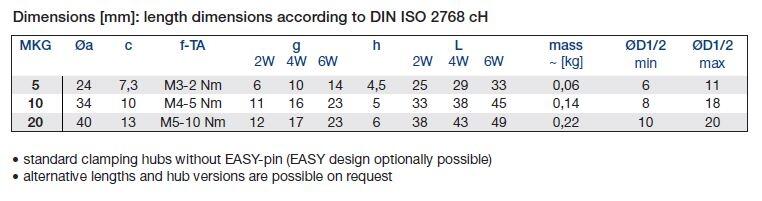

Teknisk data
| D | 24 mm |
|---|---|
| d1 | 6 mm |
| d2 | 11 mm |
| Diameter | 24 mm |
| Max axelhål | 11 mm |
|---|---|
| Min axelhål | 6 mm |
| Nominellt moment | 5 |
Nedladdningsbara filer
Generera CAD
MKG5 Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Produktbeskrivning
En bälgkoppling helt i metall med klämnav på båda sidor.
Hög vridstyvhet och hög flexibilitet i axial-, lateral- och vinkelupptagande avvikelser.
Tack vare klämnavet med en skruv så uppnås en enkel, snabb och säker anslutning mot axlarna.
MKG klara både högre varv och högre temperatur än den något enklare MKM.
Detta är en av de vanligaste kopplingarna i verkstadsindustrin och mycket lämplig för CNC-styrda och positionerande applikationer.
