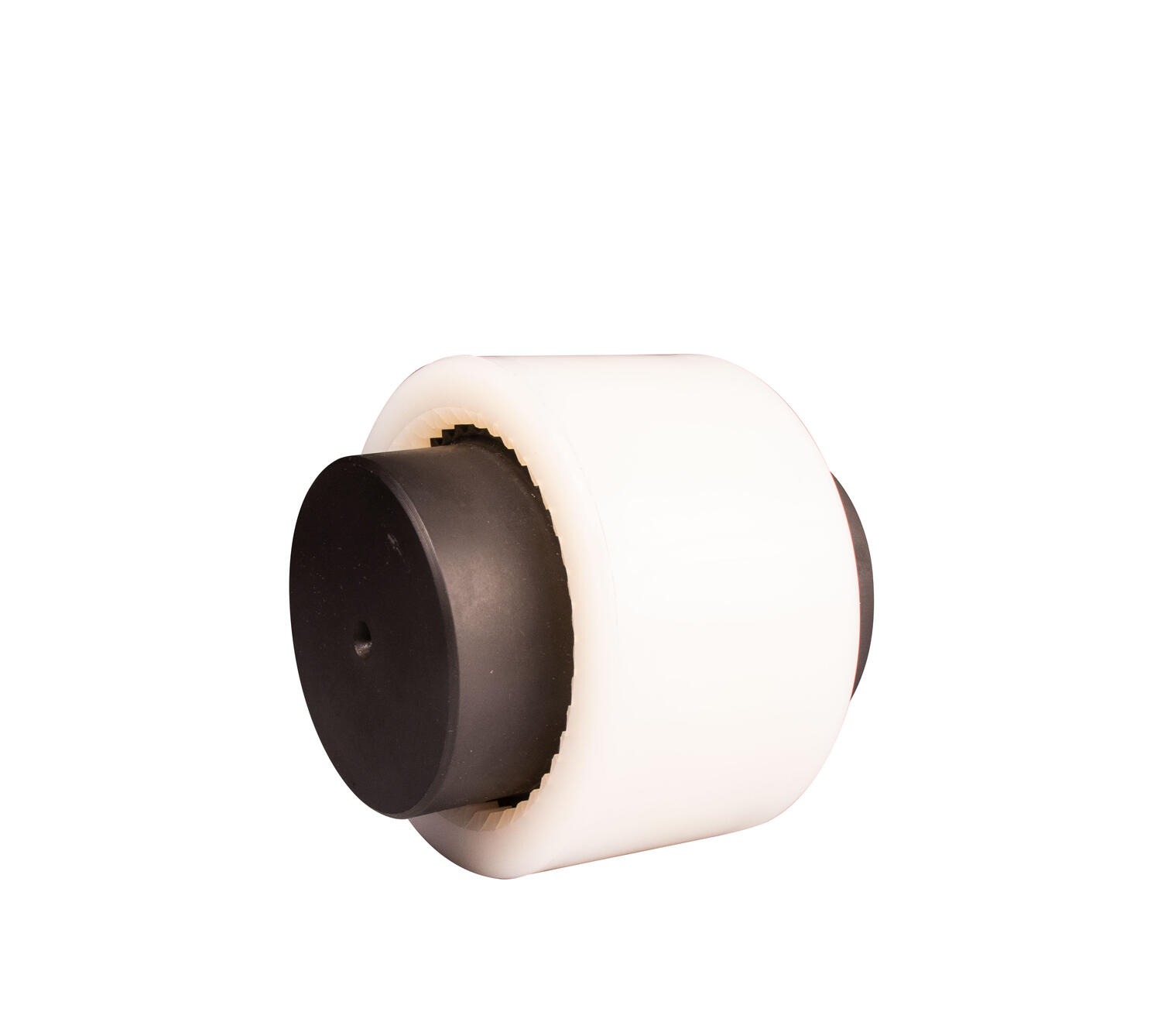

Bågtandkoppling GF

Axelkoppling GF

Denna axelkoppling är underhållsfri tack vare sin Polyamidhylsa.
  • Underhållsfri tack vare Polyamidhylsa
  • God motståndskraft mot kemikalier
  • Vridmoment från 5 till 2 500 Nm

Vald variant

Fler varianter bild
OEMMOTOR

Spara som PDF

Teknisk data och dokument

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Bredd 23,5 mm
Max axelhål 14 mm
Vikt 0,1 kg
Ytterdiameter Dy 41 mm

Nedladdningsbara filer

Generera CAD

GF-14

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Tekniska illustrationer

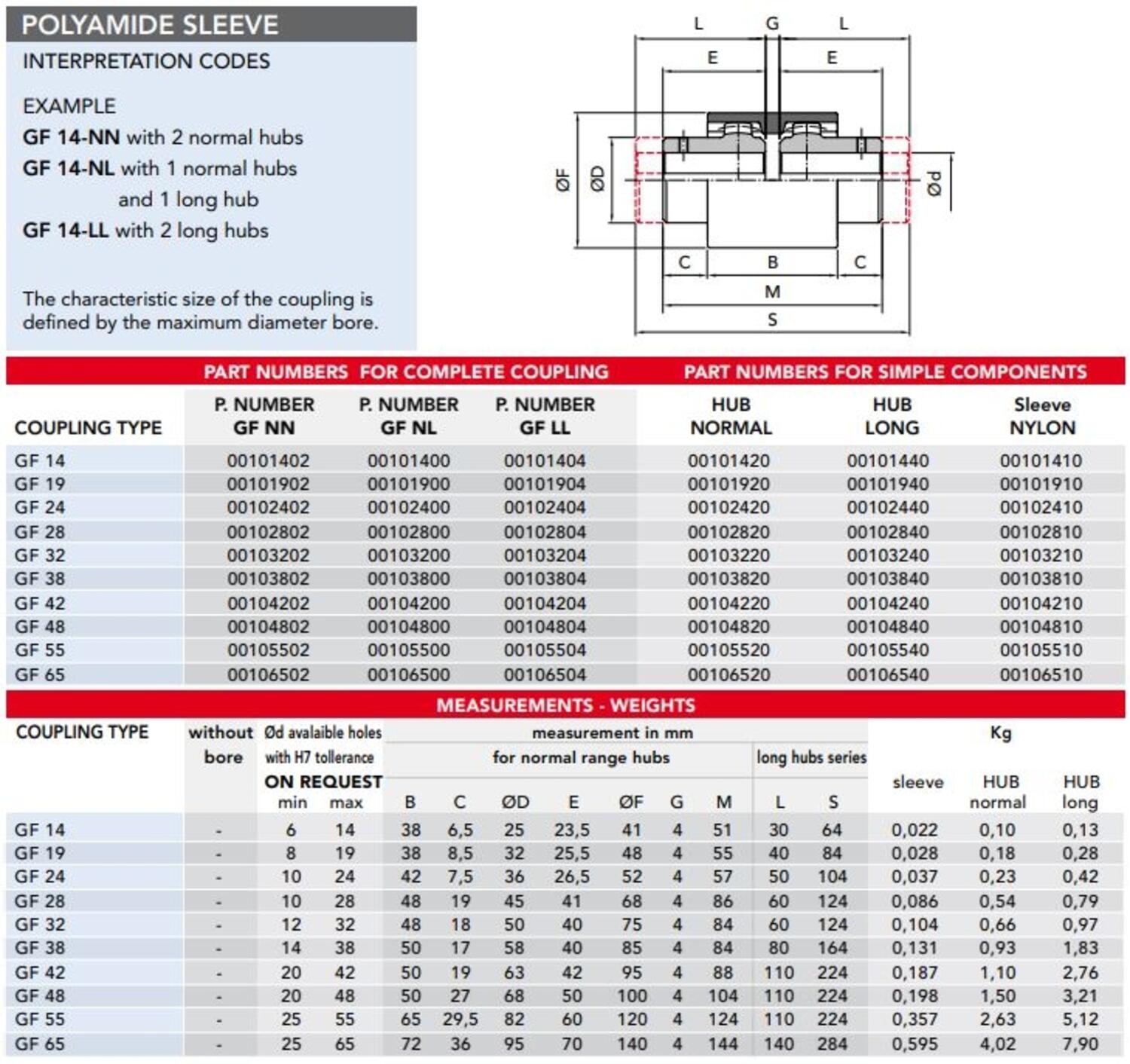

Bågtandskoppling GF dimensioner

Bågtandskoppling GF dimensioner

Produktbeskrivning

Bågtandskoppling GF är flexibla axelkopplingar för vridmomentöverföring och särskilt lämpliga för att kompensera för axiella, radiella och vinkelmässiga axelförskjutningar.



Drift enligt kurvtandsprincipen undviker kanttryck i spline med vinkel- och radiella förskjutningar, vilket gör att GFkugghjulskopplingar fungerar nästan fria från slitage.

Tillbehör

Relaterade produkter

InMotion

Utbildning Fenner Drives
Motion Academy

Utbildning med Fenner Drives – För en hållbar industri

OEM Motor hållbarhetsberättelse 2025
Företagsnytt

Från ambition till effekt – lärdomar från OEM Motors hållbarhetsarbete 2025

Drive system stora dc-motorer
Motion Academy

Stora DC-motorer från Drive Systems – när kraft, kontroll och flexibilitet är avgörande

Elektromagneter och solenoider från Nafsa
Motion Academy

Solenoider och elektromagneter – funktion, användning och industriella applikationer

Nyheter från Nabtesco
Produktnytt

Strain wave-växlar från Nabtesco

Werma IE5 och EMR Bulldozer från ATB
Produktnytt

IE5-motorer som driver en smartare industri – så kompletterar EMR Bulldozer och Werma IE5 varandra

Varianter Generera CAD Bredd Max axelhål Vikt Ytterdiameter Dy Pris/enhet

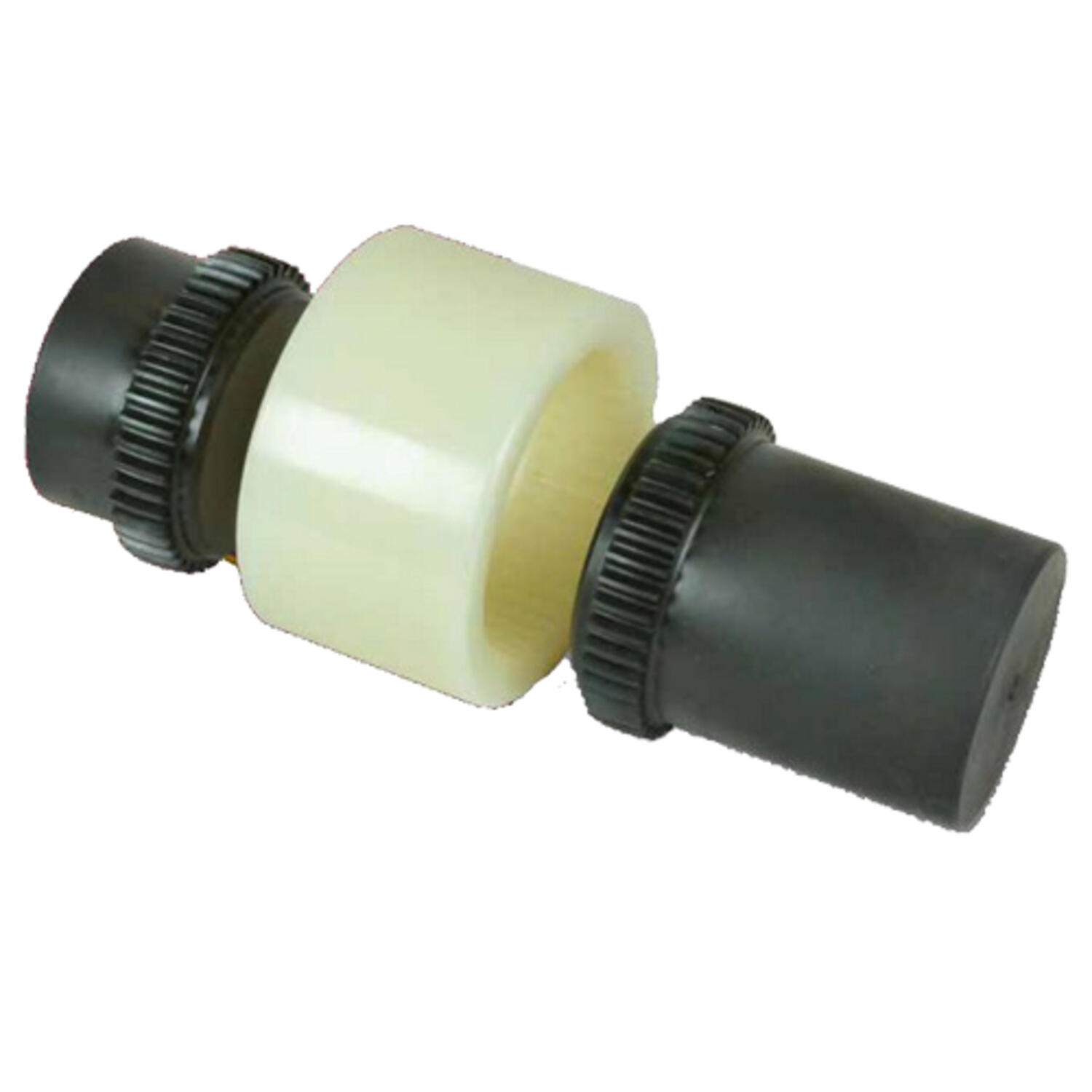

Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-28
Art.nr:
GF-28 Kopierad
41 mm
28 mm
0,54 kg
68 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-28 hylsa
Art.nr:
GF-28 HYLSA Kopierad
48 mm
68 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-38
Art.nr:
GF-38 Kopierad
40 mm
38 mm
0,93 kg
85 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-38 hylsa
Art.nr:
GF-38 HYLSA Kopierad
50 mm
0,131 kg
85 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-14 (Semi Coupling)
Art.nr:
GF-14 Kopierad
23,5 mm
14 mm
0,1 kg
41 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-14 (Semi Coupling)
Art.nr:
GF-14 HYLSA Kopierad
38 mm
0,022 kg
41 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-19 (Semi Coupling)
Art.nr:
GF-19 Kopierad
25,5 mm
19 mm
0,18 kg
48 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-19 (Semi Coupling)
Art.nr:
GF-19 HYLSA Kopierad
38 mm
0,028 kg
48 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-24 (Semi Coupling)
Art.nr:
GF-24 Kopierad
26,5 mm
24 mm
0,23 kg
52 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-24 (Semi Coupling)
Art.nr:
GF-24 HYLSA Kopierad
42 mm
52 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-28 long
Art.nr:
GFL-28 Kopierad
60 mm
28 mm
0,79 kg
68 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-32
Art.nr:
GF-32 Kopierad
40 mm
32 mm
0,66 kg
75 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-32 long
Art.nr:
GFL-32 Kopierad
60 mm
32 mm
0,97 kg
75 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-32 hylsa
Art.nr:
GF-32 HYLSA Kopierad
48 mm
0,104 kg
75 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-42
Art.nr:
GF-42 Kopierad
42 mm
42 mm
1,1 kg
95 mm
Bågtandskoppling axelkoppling GF hylsa
Toothed Coupling GF-42 hylsa
Art.nr:
GF-42 HYLSA Kopierad
50 mm
0,187 kg
95 mm

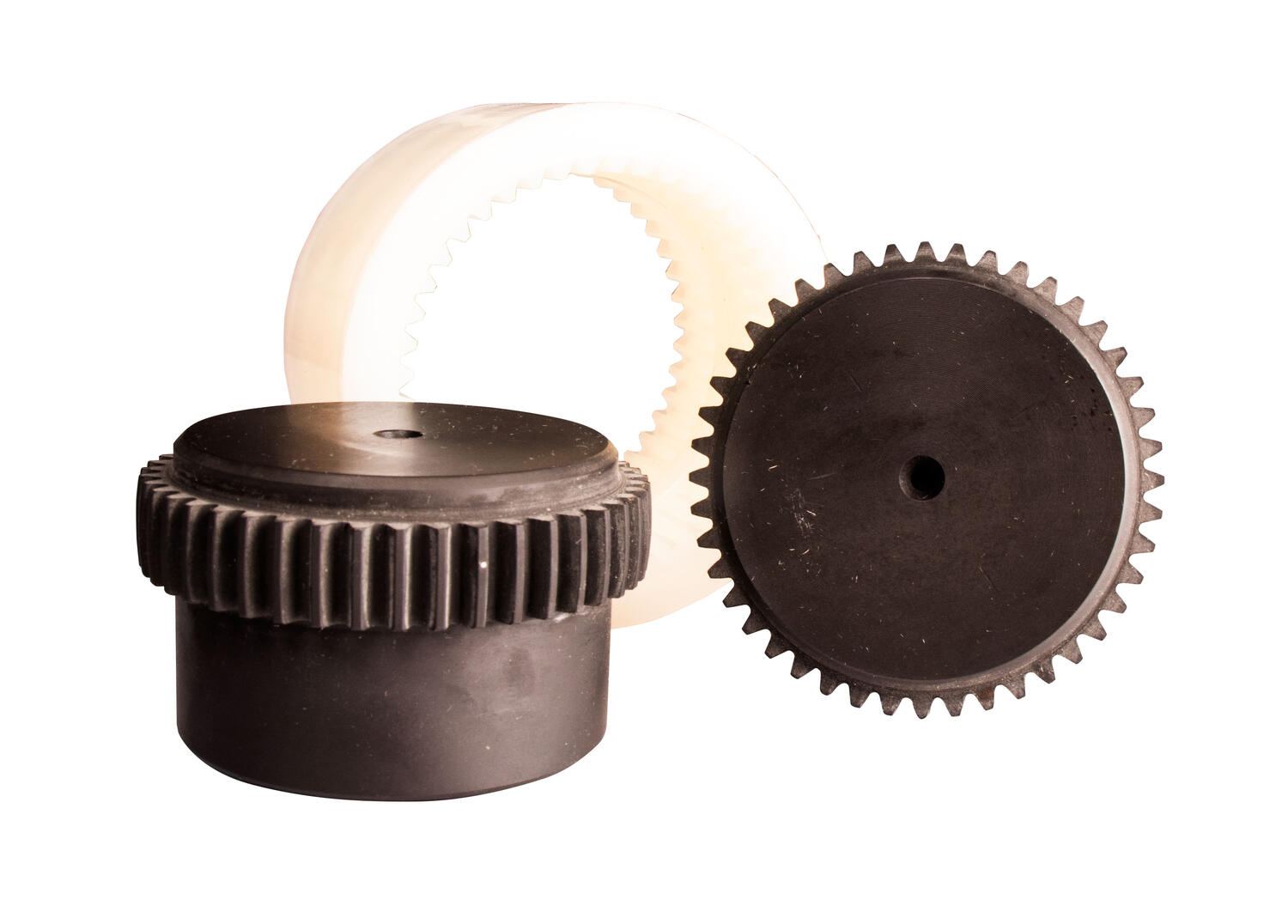

Bågtandskoppling GF axelkoppling
Kopplingshylsa bågtandskoppling
Art.nr:
GF-65 HYLSA Kopierad
