JAKOB ANTRIEBSTECHNIK

DISTANSKOPPLING BÄLG SERIE WD-VA

Rostfri Bälgkoppling med distans

Axelkoppling i rostfritt för temperaturer upp till 350° Kan fås i en längd upp till 3000mm.
  • Rostfri
  • Tål höga temperaturer -40°C till 350°C
  • 10-1200 Nm
  • Bälgtyp med splitnav för enkel montering
  • För axeldiameter 7-85 mm
Distanskoppling WD-VA Bälg Jakob Antriebstechik

Distanskoppling WD-VA Bälg Jakob Antriebstechik

Vald variant

Fler varianter bild

Vald variant

Teknisk data

D 34 mm
Diameter 34 mm
Max axelhål 15 mm
Max. moment 14
Min axelhål 7 mm
Nominellt moment 10

Generera CAD

WD-VA10

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Tekniska illustrationer

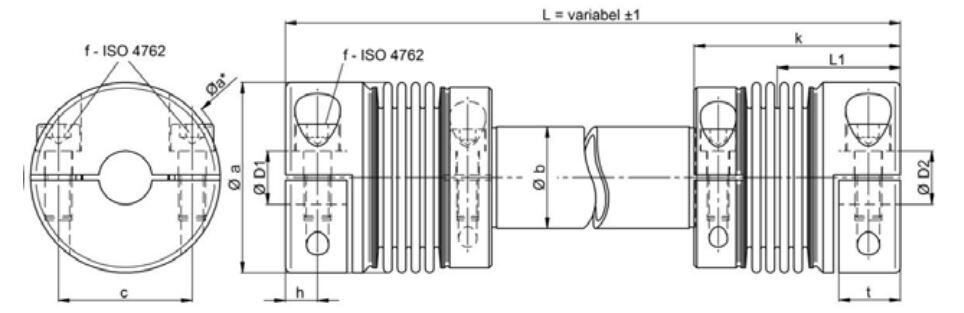

Distanskoppling bälg serie WD-VA ritning

Distanskoppling bälg serie WD-VA ritning

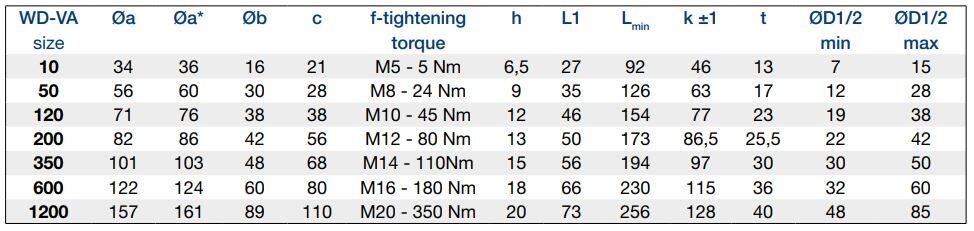

Distanskoppling bälg serie WD-VA dimensioner

Distanskoppling bälg serie WD-VA dimensioner

Distanskoppling bälg serie WD-VA specifikation

Distanskoppling bälg serie WD-VA specifikation

Produktbeskrivning

Distanskoppling med bälganslutning från tyska Jakob Antiebstechnik.

Denna modell av koppling är rostfri och levereras med splitnav för enkel montering.

Tack vare att denna typ av koppling är rostfri med bälganslutning tål den temperaturer från -40°C till 350°C.

Kpplingen finns i 7 storlekar med längder från 0,2-3 m och kan överföra krafter upp till 1200 Nm. Med denna distanskoppling kan du kompensera för eventuella felställningar, framförallt paralella felställningar, vilket sparar lagren i drifterna.

Tillbehör

Relaterade produkter

InMotion

Varianter Generera CAD D Diameter Max axelhål Max. moment Min axelhål Nominellt moment Pris/enhet
34 mm
34 mm
15 mm
14
7 mm
10
56 mm
56 mm
28 mm
70
12 mm
50
71 mm
71 mm
28 mm
160
12 mm
120
82 mm
82 mm
38 mm
280
19 mm
200
101 mm
101 mm
50 mm
480
30 mm
350
122 mm
122 mm
60 mm
750
32 mm
600
157 mm
157 mm
85 mm
1600
48 mm
1200
82 mm
42 mm
280
22 mm
200

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Vald variant

Välj variant i listan
