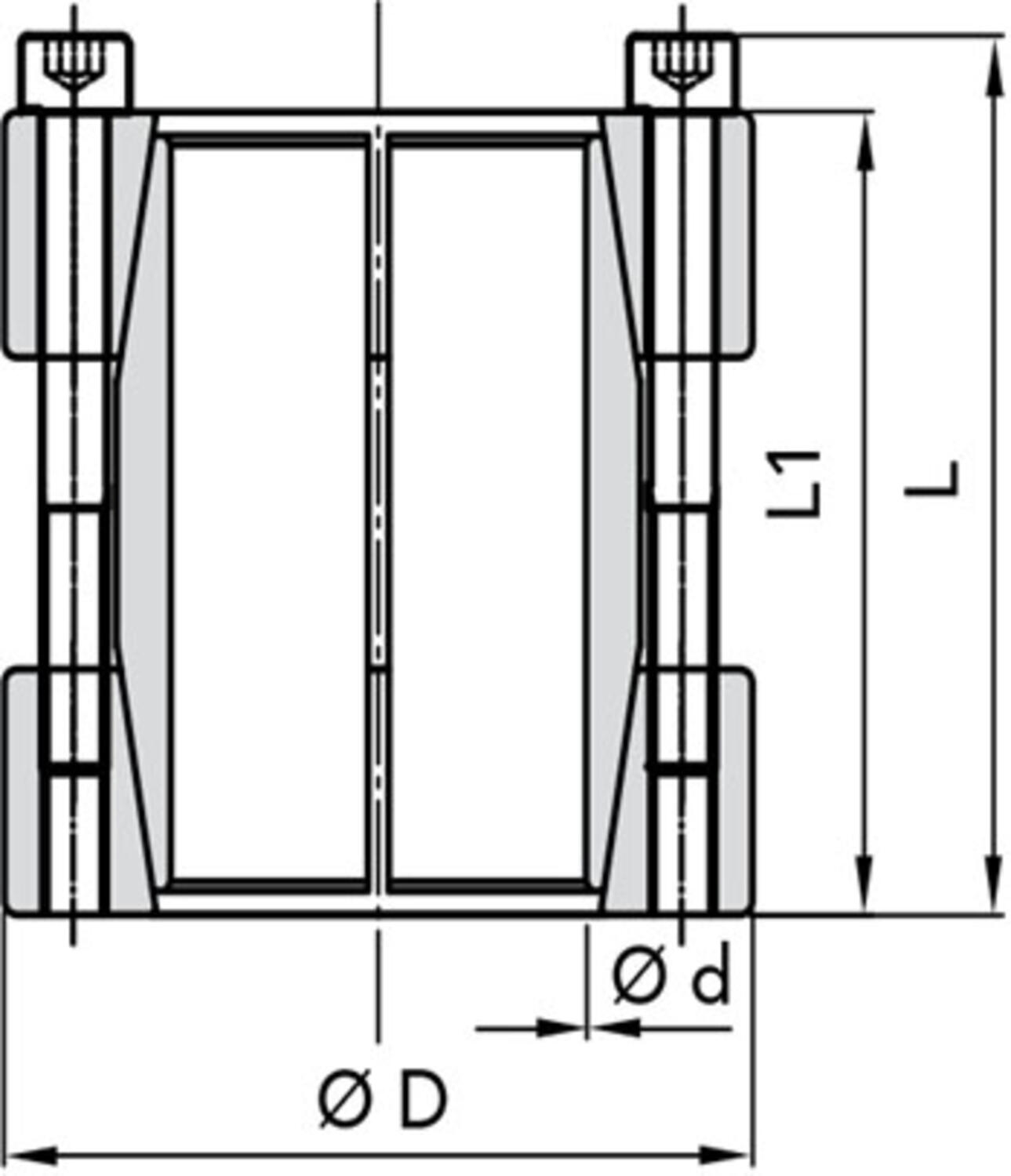

Anläggningstryck axel | 110 N/mm² |
---|---|
d | 17 mm |
D | 50 mm |
L | 56 mm |
L1 | 50 mm |
Låsbultar antal | 4 st |
Låsbultar storlek | M6x40 |
---|---|
Spännkraft bult | 17 |
Vikt | 0,51 kg |
Överförbart vridmoment | 200 |
Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

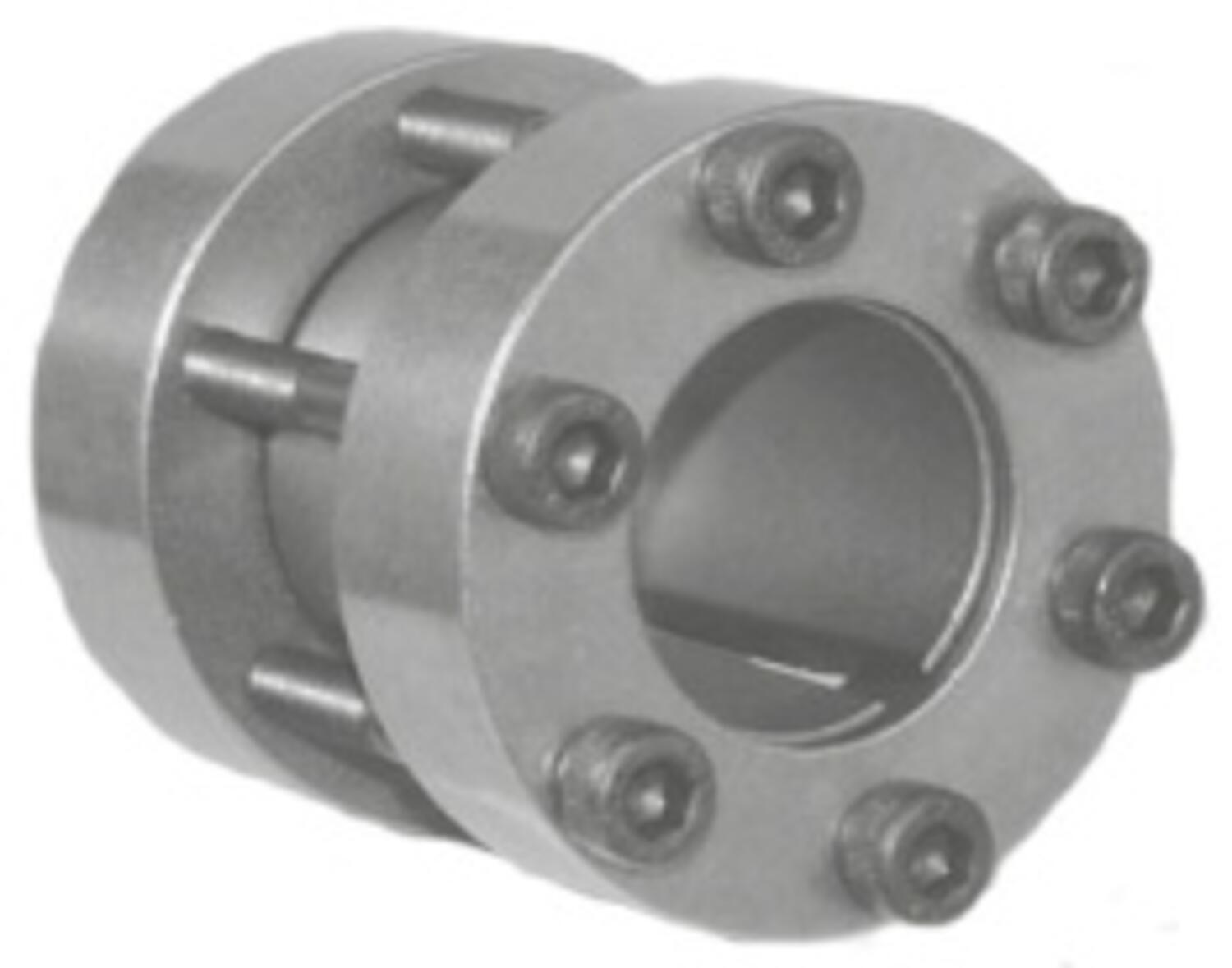

Genom åtdragning av spännskruvarna dras de kilformade ringarna mot varandra. Den yttre spännringen trycks då mot navet och den inre mot axeln. Friktionen som då uppstår samt de radiella krafterna som verkar på spännringarna sammanbinder därigenom axel och nav.
Underlättat konstruktionsarbete
Spännförband ersätter kilspår och slines. Beräkningar reduceras till navoch axeldimensioner samt vridmoment.
Reducerade axeldimensioner
I ett förband med kilspår blir krafterna koncentrerade till en begränsad yta. Med ett spännförband däremot blir krafterna fördelade över hela anläggningsytan mellan axel och nav. Detta gör att axeldimensionerna kan reduceras med ca. 25 %.
Hög tillförlitlighet
Spännförband eliminerar glapp mellan axel och nav. Därigenom minskar ljudnivån och risken för brott på grund av dålig precision. Dessa fördelar är speciellt bra vid intermittent drift med många start och stopp. Spännförband är en helt integrerad mekanisk enhet och möjliggör ett oförändrat överfört vridmoment inom temperaturområde -50 till +200 ºC.
Hög flexibilitet
I många maskiner fästes flera kugghjul på en och samma axel, speciellt då vinkellägen och axiella lägen är av vital betydelse för maskinens funktion. Spännförband medger en obegränsad frihet i dessa avseenden med hög precision och exakt positionering.
Snabbare och enklare underhåll
Med tiden korroderar och nöts ett kilspårförband och det kan vara svårt att demontera med långa stilleståndstider som följd. Spännförband har inte dessa nackdelar vilket innebär kortare montering- och demonteringstider. Det höga trycket mellan kontaktytorna avskärmar damm, fukt, smuts och förhindrar därmed att ytorna korroderar. Även efter många års användning i dåliga miljöer kan man enkelt och snabbt demontera ett spännförband med standardverktyg. Eftersom spännförband vid exakt samma dimensioner på axel och nav överför större vridmoment får du en större säkerhetsmarginal mot överbelastningar. Skulle vridmomentet överstiga vad förbandet tål är det enda som händer att det slirar, vilket gör att man undviker dyra och tidsödande reparationer.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Varianter | Generera CAD | Anläggningstryck axel | d | D | L | L1 | Låsbultar antal | Låsbultar storlek | Spännkraft bult | Vikt | Överförbart vridmoment | Pris/enhet | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]()
Spännelement 20X50
Art.nr:
VCE85 20X50
Kopierad
|
105 N/mm²
|
20 mm
|
50 mm
|
56 mm
|
50 mm
|
4 st
|
M6x40
|
17
|
0,5 kg
|
240
|
| |||
![]()
Spännelement 24X55
Art.nr:
VCE85 24X55
Kopierad
|
120 N/mm²
|
24 mm
|
55 mm
|
66 mm
|
60 mm
|
4 st
|
M6x50
|
17
|
0,71 kg
|
290
|
| |||
![]()
Spännelement 25X55
Art.nr:
VCE85 25X55
Kopierad
|
110 N/mm²
|
25 mm
|
55 mm
|
66 mm
|
60 mm
|
6 st
|
M6x50
|
17
|
0,69 kg
|
450
|
| |||
![]()
Spännelement 28X60
Art.nr:
VCE85 28X60
Kopierad
|
110 N/mm²
|
28 mm
|
60 mm
|
66 mm
|
60 mm
|
6 st
|
M6x50
|
17
|
0,81 kg
|
510
|
| |||
![]()
Spännelement 30X60
Art.nr:
VCE85 30X60
Kopierad
|
105 N/mm²
|
30 mm
|
60 mm
|
66 mm
|
60 mm
|
6 st
|
M6x50
|
17
|
0,78 kg
|
550
|
| |||
![]()
Spännelement 35X75
Art.nr:
VCE85 35X75
Kopierad
|
105 N/mm²
|
35 mm
|
75 mm
|
83 mm
|
75 mm
|
4 st
|
M8x60
|
41
|
1,48 kg
|
790
|
| |||
![]()
Spännelement 38X75
Art.nr:
VCE85 38X75
Kopierad
|
100 N/mm²
|
38 mm
|
75 mm
|
83 mm
|
75 mm
|
4 st
|
M8x60
|
41
|
1,45 kg
|
850
|
| |||
![]()
Spännelement 40X75
Art.nr:
VCE85 40X75
Kopierad
|
95 N/mm²
|
40 mm
|
75 mm
|
83 mm
|
75 mm
|
4 st
|
M8x60
|
41
|
1,4 kg
|
900
|
| |||
![]()
Spännelement 42X78
Art.nr:
VCE85 42X78
Kopierad
|
90 N/mm²
|
42 mm
|
78 mm
|
83 mm
|
75 mm
|
4 st
|
M8x60
|
41
|
1,5 kg
|
950
|
| |||
![]()
Spännelement 50X90
Art.nr:
VCE85 50X90
Kopierad
|
95 N/mm²
|
50 mm
|
90 mm
|
93 mm
|
85 mm
|
6 st
|
M8x70
|
41
|
2,18 kg
|
1690
|
| |||
![]()
Spännelement 65X105
Art.nr:
VCE85 65X105
Kopierad
|
90 N/mm²
|
65 mm
|
105 mm
|
93 mm
|
85 mm
|
8 st
|
M8x70
|
41
|
2,69 kg
|
2930
|
| |||
![]()
Spännelement 17X50
Art.nr:
VCE85 17X50
Kopierad
|
110 N/mm²
|
17 mm
|
50 mm
|
56 mm
|
50 mm
|
4 st
|
M6x40
|
17
|
0,51 kg
|
200
|
| |||
![]()
Spännelement 18X50
Art.nr:
VCE85 18X50
Kopierad
|
110 N/mm²
|
18 mm
|
50 mm
|
56 mm
|
50 mm
|
4 st
|
M6x40
|
17
|
0,52 kg
|
220
|
| |||
![]()
Spännelement 19X50
Art.nr:
VCE85 19X50
Kopierad
|
110 N/mm²
|
19 mm
|
50 mm
|
56 mm
|
50 mm
|
4 st
|
M6x40
|
17
|
0,5 kg
|
230
|
| |||
![]()
Spännelement 32X63
Art.nr:
VCE85 32X63
Kopierad
|
90 N/mm²
|
32 mm
|
63 mm
|
66 mm
|
60 mm
|
6 st
|
M6x50
|
17
|
0,85 kg
|
580
|
| |||
![]()
Spännelement 45X85
Art.nr:
VCE85 45X85
Kopierad
|
110 N/mm²
|
45 mm
|
85 mm
|
93 mm
|
85 mm
|
6 st
|
M8x70
|
41
|
2,03 kg
|
1520
|
| |||
![]()
Spännelement 48X90
Art.nr:
VCE85 48X90
Kopierad
|
100 N/mm²
|
48 mm
|
90 mm
|
93 mm
|
85 mm
|
6 st
|
M8x70
|
41
|
2,24 kg
|
1620
|
| |||
![]()
Spännelement 55X94
Art.nr:
VCE85 55X94
Kopierad
|
110 N/mm²
|
55 mm
|
94 mm
|
93 mm
|
85 mm
|
8 st
|
M8x70
|
41
|
2,29 kg
|
2470
|
| |||
![]()
Spännelement 60X100
Art.nr:
VCE85 60X100
Kopierad
|
95 N/mm²
|
60 mm
|
100 mm
|
93 mm
|
85 mm
|
8 st
|
M8x70
|
41
|
2,52 kg
|
2710
|
| |||
![]()
Spännelement 70X115
Art.nr:
VCE85 70X115
Kopierad
|
90 N/mm²
|
70 mm
|
115 mm
|
110 mm
|
100 mm
|
6 st
|
M10x80
|
83
|
3,94 kg
|
3770
|
|
