Spännelement VCE10

Spännelement

Ett självcentrerande spännelement för dig som behöver överföra stor kraft. Finns till axlar upp till 300mm.
  • Ersätter kilspår och splines
  • Eliminerar glapp mellan axel och nav
  • Hög tillförlitlighet och flexibilitet
  • Används med fördel vid höga moment och interminttenta drifter
  • Ersätter KLEE, RCK 11, CN 910, MAV 4061
Spännelement VCE10

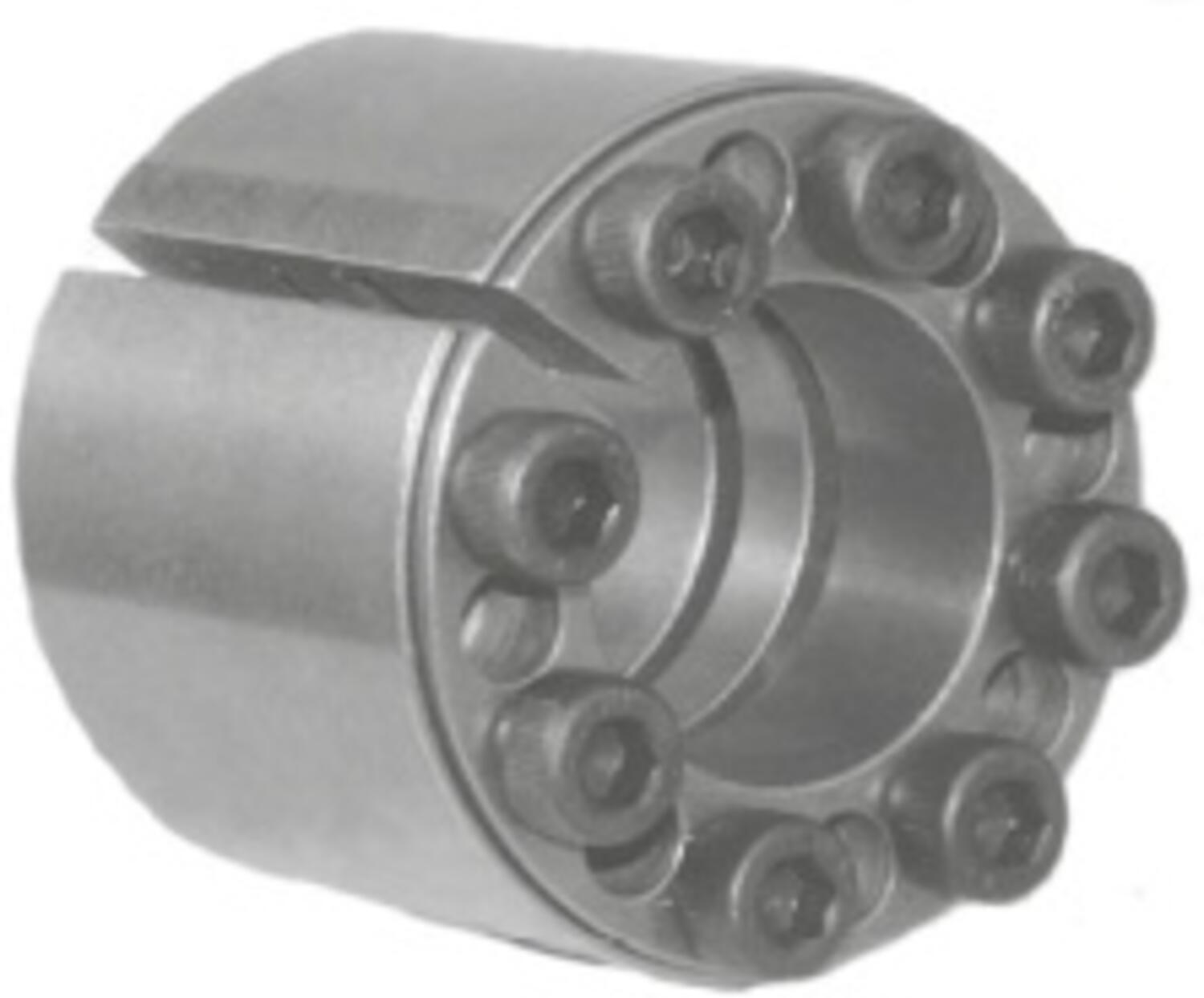

Spännelement VCE10 är det kraftigaste spännelementet. Det är också det längsta. Erätter KLEE, RCK 11, CN 910 samt mav 4061

Spännelement VCE10

Vald variant

Fler varianter bild

Vald variant

Teknisk data

Anläggningstryck axel 295 N/mm²
Anläggningstryck nav 134 N/mm²
d 25 mm
D 55 mm
L 46 mm
L1 32 mm
L2 40 mm
Låsbultar antal 6 st
Låsbultar storlek M6x35
Spännkraft bult 17
Vikt 0,5 kg
Överförbart vridmoment 840

Nedladdningsbara filer

Generera CAD

VCE10 25X55

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Tekniska illustrationer

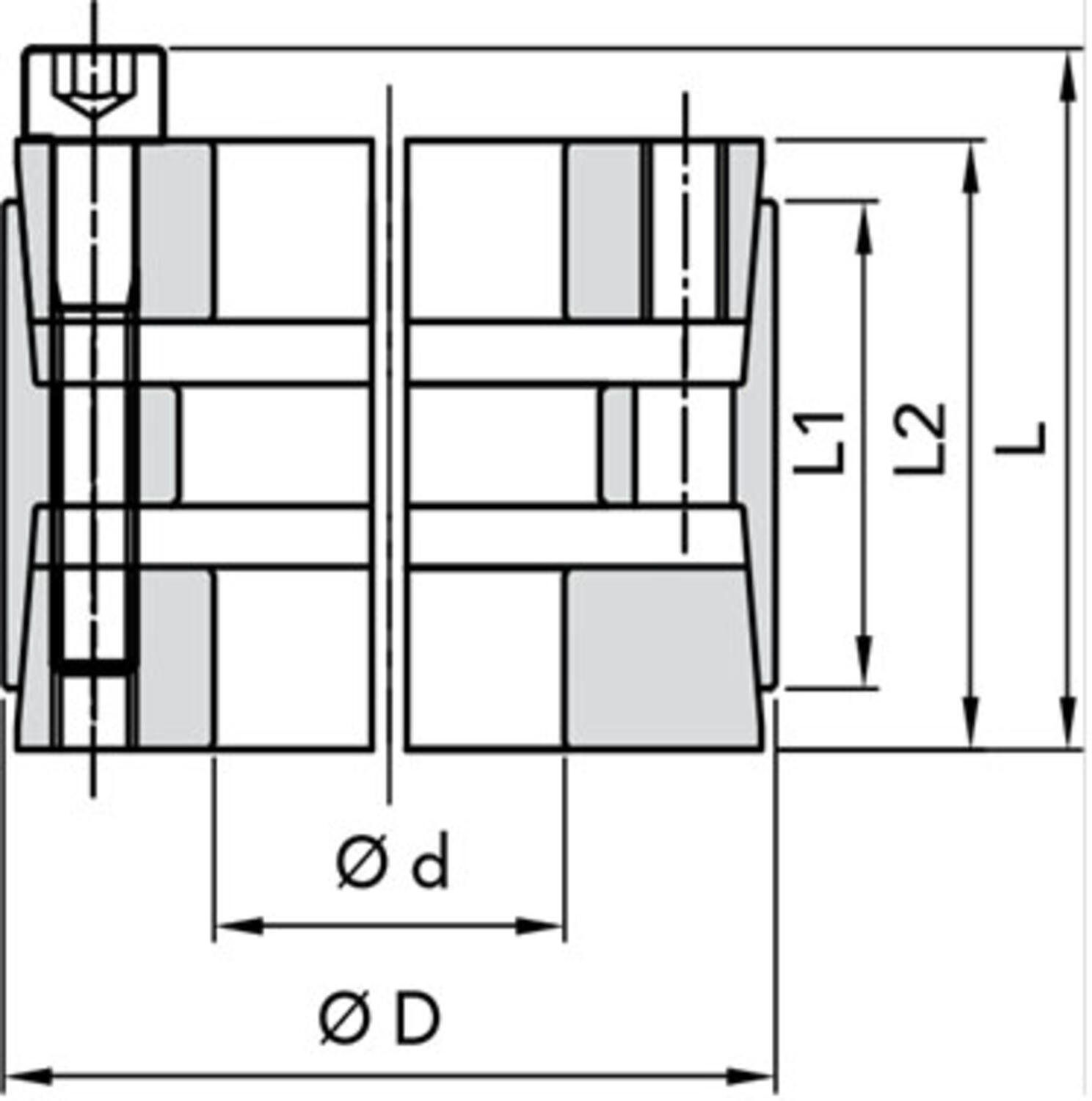

VCE10

VCE10

Produktbeskrivning

Genom åtdragning av spännskruvarna dras de kilformade ringarna mot varandra. Den yttre spännringen trycks då mot navet och den inre mot axeln. Friktionen som då uppstår samt de radiella krafterna som verkar på spännringarna sammanbinder därigenom axel och nav.



Underlättat konstruktionsarbete

Spännförband ersätter kilspår och slines. Beräkningar reduceras till navoch axeldimensioner samt vridmoment.



Reducerade axeldimensioner

I ett förband med kilspår blir krafterna koncentrerade till en begränsad yta. Med ett spännförband däremot blir krafterna fördelade över hela anläggningsytan mellan axel och nav. Detta gör att axeldimensionerna kan reduceras med ca. 25 %.



Hög tillförlitlighet

Spännförband eliminerar glapp mellan axel och nav. Därigenom minskar ljudnivån och risken för brott på grund av dålig precision. Dessa fördelar är speciellt bra vid intermittent drift med många start och stopp. Spännförband är en helt integrerad mekanisk enhet och möjliggör ett oförändrat överfört vridmoment inom temperaturområde -50 till +200 ºC.



Hög flexibilitet

I många maskiner fästes flera kugghjul på en och samma axel, speciellt då vinkellägen och axiella lägen är av vital betydelse för maskinens funktion. Spännförband medger en obegränsad frihet i dessa avseenden med hög precision och exakt positionering.



Snabbare och enklare underhåll

Med tiden korroderar och nöts ett kilspårförband och det kan vara svårt att demontera med långa stilleståndstider som följd. Spännförband har inte dessa nackdelar vilket innebär kortare montering- och demonteringstider. Det höga trycket mellan kontaktytorna avskärmar damm, fukt, smuts och förhindrar därmed att ytorna korroderar. Även efter många års användning i dåliga miljöer kan man enkelt och snabbt demontera ett spännförband med standardverktyg. Eftersom spännförband vid exakt samma dimensioner på axel och nav överför större vridmoment får du en större säkerhetsmarginal mot överbelastningar. Skulle vridmomentet överstiga vad förbandet tål är det enda som händer att det slirar, vilket gör att man undviker dyra och tidsödande reparationer.
