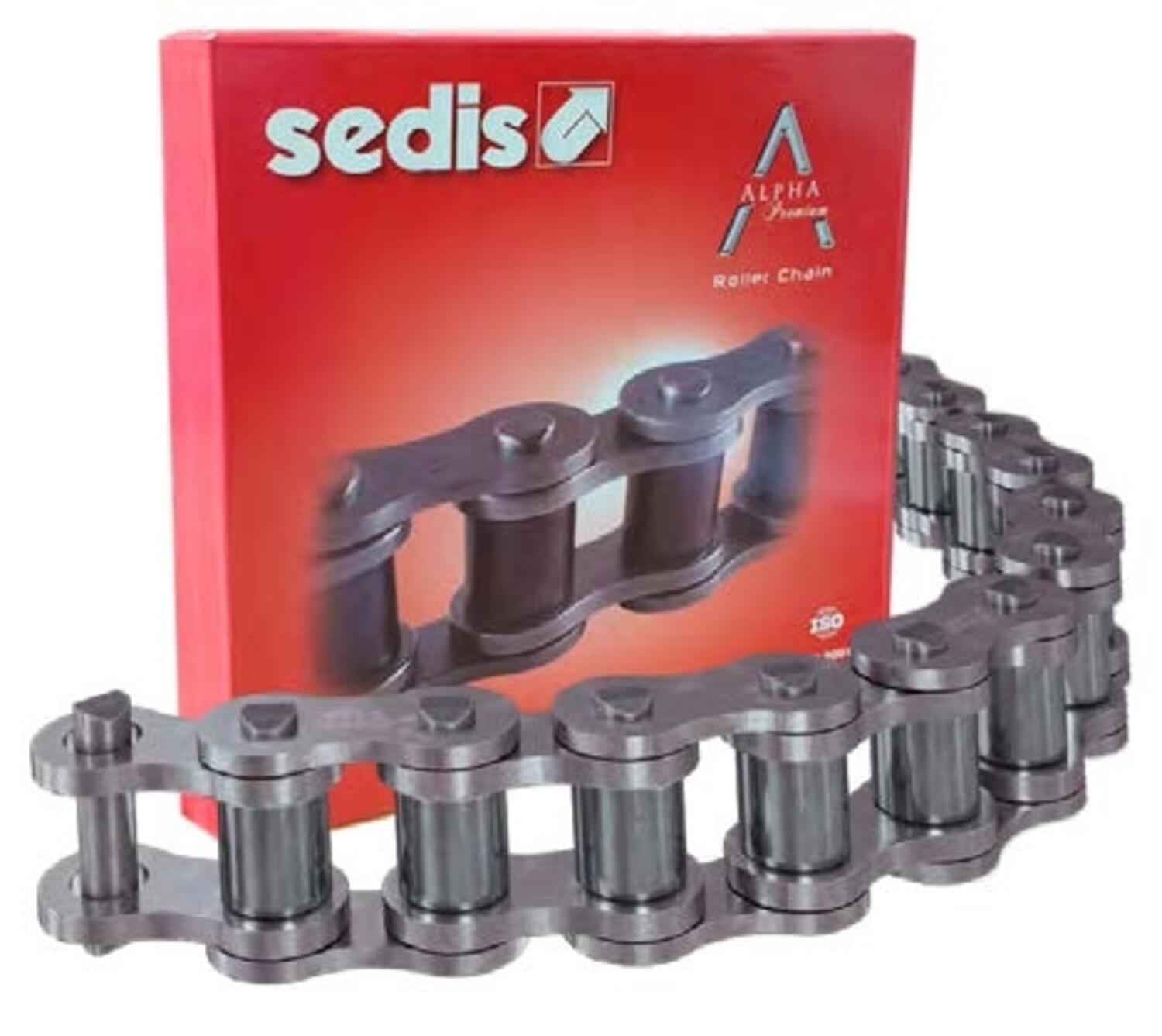

Rullkedja Sedis Alpha

Produkter
- - Tillbaka
  - Elmotorer
  - Drivelektronik
  - Linjära produkter
  - Transmission
  - Växlar
  ELMOTORER Vi har ett heltäckande sortiment av elmotorer i AC-, DC-, BLDC-, och stegmotor-utförande. Till elmotorerna har vi tillhörande växelalternativ från ledande tillverkare i Europa och Asien. Vi har ett heltäckande sortiment av elmotorer i AC-, DC-, BLDC-, och stegmotor-utförande. Till elmotorerna har vi tillhörande växelalternativ från ledande tillverkare i Europa och Asien. Vårt elmotorsortiment inkluderar elmotorer för extrema temperaturer, vakuum, explosiva miljöer samt IP-klass upp till IP69K. Vissa typer går på förfrågan även att få i rostfritt utförande.

  Produkter

  AC-Motorer

  BLDC-Motor

  DC-Motorer

  EC-motorer & EC-fläktar

  Servomotor

  Stegmotorer

  Torkarmotorer

  DRIVELEKTRONIK OEM Motor erbjuder ett brett utbud av motorstyrningar för AC-, DC-, BLDC- och stegmotorer för att på rätt sätt sätta applikationen i rörelse. Våra tillverkare finns i både Europa och Asien. De flesta applikationer behöver någon typ av motorstyrning för att få rätt rörelse i applikationen. Vårt sortiment sträcker sig från enklare styrningar för varvtalsreglering, strömgräns och riktning till mer avancerade intelligenta motorstyrningar med integrerad motion controller.

  Produkter

  AC-Motorstyrning

  BLDC-Motorstyrning

  DC-Motorstyrning

  Stegmotorstyrning

  Servoförstärkare

  Tillbehör för motorstyrning och drivelektronik

  Pulsgivare

  Strömförsörjning

  Linjära produkter I produktsortimentet finns skenstyrningar, kulskruvar, linjärenheter och linjära ställdon. Vi erbjuder allt från miniatyrställdon på 1 mm i diameter med låg friktion till skenstyrningar som klarar laster upp till 410 kN. Bland våra elektriskt linjära ställdon finns även ställdon för tung industri som klarar laster upp till 350 kN.

  Produkter

  Linjära ställdon & Domkrafter

  Linjära stegmotorer

  Skenstyrningar

  Linjärenheter

  Kulbussningar & Splinesaxlar

  Kulskruvar

  Solenoider & Elektromagneter

  TRANSMISSION Vi erbjuder ett brett utbud av transmissionsprodukter till alla typer av applikationer för överföring av rörelser och krafter, allt från miniatyrdrifter till drifter med höga moment och ogynnsamma förhållande. Utöver vårt sortiment av standardkomponenter, hjälper vi till att ta fram specialanpassade lösningar och bearbetade produkter utifrån kundens ritning och önskemål.

  Produkter

  Remmar & Remhjul

  Kedjor & Kedjehjul

  Axelkopplingar & Spännelement

  Kuggstänger & kugghjul

  Kardanaxlar & tillbehör

  Växlar Vi har ett brett utbud av olika typer av växlar för olika behov och applikationer. Växlar används för att öka kraften eller reducera hastigheten beroende på applikationen. För automationsindustrin finns växlar för alla olika behov. Inom automation och robot-applikationer finner man ofta olika behov av noggrannhet och prestanda.

  Produkter

  Cykloidväxlar

  Kuggväxlar

  Planetväxlar

  Slew drives

  Snäckväxel

  Strain wave växlar

  Tappväxlar

  Vinkelväxlar

  Smörjmedel
Produktlösningar
Tillverkare
Beräkningshjälpmedel
Om oss
- Tillverkare: 40 st
  Anställda: 28 st
  Omsättning: 195 MSEK
  Huvudkontor: Tranås
  Säljkontor: Malmö, Bankeryd, Sandviken
  ISO-CERTIFIERINGAR: 9001:2015 & 1400:2015
Kontakt
- KUNDSUPPORT

  Personlig support med hög tillgänglighet gör det enkelt att få hjälp med orderregistrering samt svar på frågor om beställningar, leveranser och övriga produktrelaterade frågor.

  Telefon +46(0)75-242 44 00

  E-post; [email protected]
inMOTION

Bredd invändig b1	5,77 mm
Brottsbelastning min.	9
Bultdiameter d2	3,27 mm
Bultlängd b4	13,5 mm
Delning P	9,525 mm

För kedja	06B-1
h2	8,23 mm
Rulldiameter d1	6,35 mm
Vikt	0,4 kg

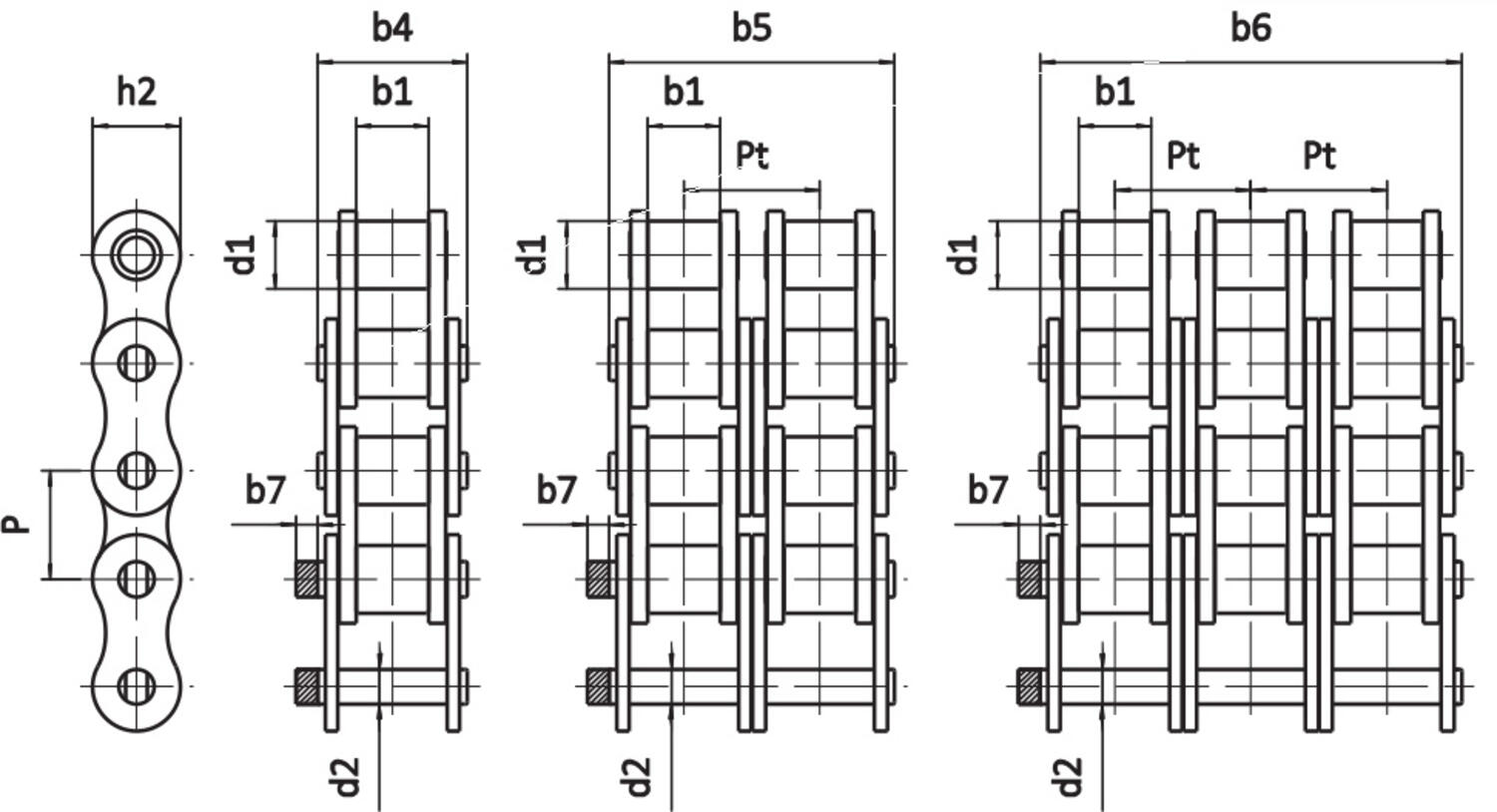

Varianter	Bredd invändig b1	Brottsbelastning min.	Bultdiameter d2	Bultlängd b4	Bultlängd b5	Bultlängd b6	Delning P	För kedja	h2	Rulldiameter d1	Vikt
Rullkedja SEDIS ALPHA 3/8" Art.nr: 06B-1S Kopierad	5,77 mm	9	3,27 mm	13,5 mm			9,525 mm	06B-1	8,23 mm	6,35 mm	0,4 kg
Rullkedja SEDIS ALPHA 1/2" Art.nr: 08B-1S Kopierad	7,75 mm	18,2	4,45 mm	16,6 mm			12,7 mm	08B-1	11,8 mm	8,51 mm	1,68 kg
Rullkedja SEDIS ALPHA 5/8" Art.nr: 10B-1S Kopierad	9,65 mm	23	5,08 mm	19 mm			15,875 mm	10B-1	13,7 mm	10,16 mm	1,86 kg
Rullkedja SEDIS ALPHA 3/4" Art.nr: 12B-1S Kopierad	11,68 mm	30,5	5,72 mm	22,3 mm			19,05 mm	12B-1	16,2 mm	12,07 mm	1,18 kg
Rullkedja SEDIS ALPHA 1" Art.nr: 16B-1S Kopierad	17,02 mm	66	8,28 mm	35,1 mm			25,4 mm	16B-1	20,8 mm	15,88 mm	2,66 kg
Rullkedja SEDIS ALPHA 1 1/4" Art.nr: 20B-1S Kopierad	19,56 mm	105	10,19 mm	40,5 mm			31,75 mm	20B-1	25,4 mm	19,05 mm	37,2 kg
Rullkedja SEDIS ALPHA 1 1/2" Art.nr: 24B-1S Kopierad	25,4 mm	180	14,63 mm	53,1 mm			38,1 mm	24B-1	32,3 mm	25,4 mm	7,05 kg
Rullkedja SEDIS ALPHA 1 3/4" Art.nr: 28B-1S Kopierad	30,95 mm	235	15,9 mm	65,1 mm			44,45 mm	28B-1	37 mm	27,94 mm	8,96 kg
Rullkedja SEDIS ALPHA 2" Art.nr: 32B-1S Kopierad	30,99 mm	270	17,81 mm	63,6 mm			50,8 mm	32B-1	42,3 mm	29,21 mm	10 kg
Rullkedja SEDIS ALPHA 3/8" Art.nr: 06B-2S Kopierad	5,77 mm	16,9	3,27 mm		23,8 mm		9,525 mm	06B-2	8,23 mm	6,35 mm	0,74 kg
Rullkedja SEDIS ALPHA 1/2" Art.nr: 08B-2S Kopierad	7,75 mm	36,4	4,45 mm		30,6 mm		12,7 mm	08B-2	11,8 mm	8,51 mm	1,33 kg
Rullkedja SEDIS ALPHA 5/8" Art.nr: 10B-2S Kopierad	9,65 mm	46	5,08 mm		35,75 mm		15,875 mm	10B-2	13,7 mm	10,16 mm	1,7 kg
Rullkedja SEDIS ALPHA 3/4" Art.nr: 12B-2S Kopierad	11,68 mm	61	5,72 mm		41,8 mm		19,05 mm	12B-2	16,2 mm	12,07 mm	2,35 kg
Rullkedja SEDIS ALPHA 1" Art.nr: 16B-2S Kopierad	17,02 mm	132	8,28 mm		68 mm		25,4 mm	16B-2	20,8 mm	15,88 mm	5,28 kg
Rullkedja SEDIS ALPHA 1 1/4" Art.nr: 20B-2S Kopierad	19,56 mm	210	10,19 mm		77 mm		31,75 mm	20B-2	25,4 mm	19,05 mm	7,36 kg
Rullkedja SEDIS ALPHA 1 1/2" Art.nr: 24B-2S Kopierad	25,4 mm	360	14,63 mm		101,8 mm		38,1 mm	24B-2	32,3 mm	25,4 mm	13,85 kg
Rullkedja SEDIS ALPHA 1/2" Art.nr: 08B-3S Kopierad	7,75 mm	54,6	4,45 mm			44,6 mm	12,7 mm	08B-3	11,8 mm	8,51 mm	1,96 kg
Rullkedja SEDIS ALPHA 5/8" Art.nr: 10B-3S Kopierad	9,65 mm	69	5,08 mm			52,3 mm	15,875 mm	10B-3	13,7 mm	10,16 mm	2,51 kg
Rullkedja SEDIS ALPHA 3/4" Art.nr: 12B-3S Kopierad	11,68 mm	91,5	5,72 mm			61,4 mm	19,05 mm	12B-3	16,2 mm	12,07 mm	3,48 kg
Rullkedja SEDIS ALPHA 1" Art.nr: 16B-3S Kopierad	17,02 mm	198	8,28 mm			99,9 mm	25,4 mm	16B-3	20,8 mm	15,88 mm	7,86 kg
Rullkedja SEDIS ALPHA 5/8" Art.nr: 110-1S Kopierad	6,5 mm	23	5,08 mm	16,4 mm			15,875 mm	110-1	13,7 mm	10,16 mm	0,75 kg
Rullkedja SEDIS ALPHA 2 1/2" Art.nr: 40B-1S Kopierad	38,1 mm	365	22,89 mm	27 mm			63,5 mm	40B-1	52,8 mm	39,37 mm	16,2 kg
Rullkedja SEDIS ALPHA 3" Art.nr: 48B-1S Kopierad	47,7 mm	600	29,22 mm	98,6 mm			76,2 mm	48B-1	64,2 mm	48,26 mm	24,93 kg
Rullkedja SEDIS ALPHA 1 3/4" Art.nr: 28B-2S Kopierad	30,95 mm	470	15,9 mm		127,4 mm		44,45 mm	28B-2	37 mm	27,94 mm	18,8 kg
Rullkedja SEDIS ALPHA 2" Art.nr: 32B-2S Kopierad	30,99 mm	540	17,81 mm		122,8 mm		50,8 mm	32B-2	42,3 mm	29,21 mm	19,9 kg
Rullkedja SEDIS ALPHA 2 1/2" Art.nr: 40B-2S Kopierad	38,1 mm	730	22,89 mm		152 mm		63,5 mm	40B-2	52,8 mm	39,37 mm	32,08 kg
Rullkedja SEDIS ALPHA 3" Art.nr: 48B-2S Kopierad	47,7 mm	1200	29,22 mm		190,4 mm		76,2 mm	48B-2	64,2 mm	48,26 mm	49,5 kg
Rullkedja SEDIS ALPHA 3/8" Art.nr: 06B-3S Kopierad	5,77 mm	24,9	3,27 mm			34 mm	9,525 mm	06B-3	8,23 mm	6,35 mm	1,1 kg
Rullkedja SEDIS ALPHA 1 1/4" Art.nr: 20B-3S Kopierad	19,56 mm	315	10,19 mm			113,5 mm	31,75 mm	20B-3	25,4 mm	19,05 mm	11 kg
Rullkedja SEDIS ALPHA 1 1/2" Art.nr: 24B-3S Kopierad	25,4 mm	540	14,63 mm			150,2 mm	38,1 mm	24B-3	32,3 mm	25,4 mm	20,31 kg
Rullkedja SEDIS ALPHA 1 3/4" Art.nr: 28B-3S Kopierad	30,95 mm	705	15,9 mm			184,6 mm	44,45 mm	28B-3	37 mm	27,94 mm	28 kg
Rullkedja SEDIS ALPHA 2" Art.nr: 32B-3S Kopierad	30,99 mm	810	17,81 mm			181,7 mm	50,8 mm	32B-3	42,3 mm	29,21 mm	29,6 kg
Rullkedja SEDIS ALPHA 2 1/2" Art.nr: 40B-3S Kopierad	38,1 mm	1095	22,89 mm			224,6 mm	63,5 mm	40B-3	52,8 mm	39,37 mm	47,96 kg
Rullkedja SEDIS ALPHA 3" Art.nr: 48B-3S Kopierad	47,7 mm	1800	29,22 mm			281,6 mm	76,2 mm	48B-3	64,2 mm	48,26 mm	80,2 kg

Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

Vald variant

Välj variant i listan

Rullkedja ALPHA

Kedja 06B - 48B
