Chiaravalli

CHT - GO

Glidlist för CHT-E spännare

Glidlist CHT-GO används för spänning av rullkedja. Glidlist är tillverkad i polyeten och levereras komplett med monteringsbult som kan fås i rostfritt vid förfrågan.
  • Polyeten UHMW plast
  • Komplett med monteringsbult
  • Används för att spänna en rullkedja.
CHT - GO

CHT - GO

Vald variant

Fler varianter bild

Spara som PDF

Teknisk data och dokument

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

3838_Sharing P (") 3/8
B1 20 mm
För kedja 06B-1
För spännare E1
H 70 mm
L 34 mm
M M8
R 35 mm
Vikt 0,1 kg

Nedladdningsbara filer

Generera CAD

GO-06B-1-M8

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

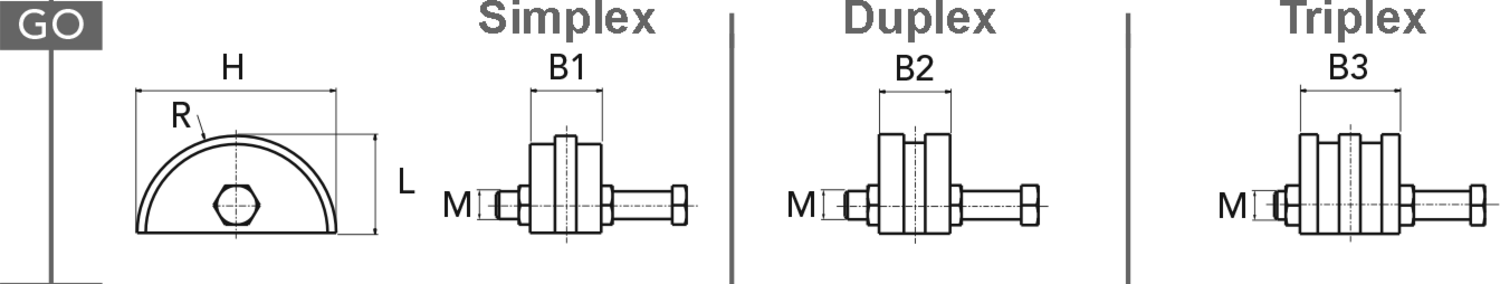

Tekniska illustrationer

CHT - GO

Glidprofil GO

Produktbeskrivning

Glidlist CHT-GO används för spänning av rullkedja.



Glidlist är tillverkad i polyeten och levereras komplett med monteringsbult som kan fås i rostfritt vid förfrågan.

Tillbehör

Relaterade produkter

InMotion

Utbildning Fenner Drives
Motion Academy

Utbildning med Fenner Drives – För en hållbar industri

Produktansvar, hållbarhet i praktiken
Företagsnytt

Hållbarhet i praktiken – del 1 av 3: Produkt

Viktigt att tänka på vid val av transmission
Motion Academy

Rätt transmission från början – så optimerar du prestanda och livslängd

OEM Motor hållbarhetsberättelse 2025
Företagsnytt

Från ambition till effekt – lärdomar från OEM Motors hållbarhetsarbete 2025

Drive system stora dc-motorer
Motion Academy

Stora DC-motorer från Drive Systems – när kraft, kontroll och flexibilitet är avgörande

Elektromagneter och solenoider från Nafsa
Motion Academy

Solenoider och elektromagneter – funktion, användning och industriella applikationer

Varianter Generera CAD 3838_Sharing P (") B1 B2 B3 För kedja För spännare H L M R Vikt Pris/enhet
CHT - GO
Glidprofil för E1
Art.nr:
GO-06B-1-M8 Kopierad
3/8
20 mm
06B-1
E1
70 mm
34 mm
M8
35 mm
0,1 kg
CHT - GO
Glidprofil för E2/E3
Art.nr:
GO-08B-1-M10 Kopierad
1/2
20 mm
08B-1
E2, E3
70 mm
34 mm
M10
35 mm
0,11 kg
CHT - GO
Glidprofil för E2/E3
Art.nr:
GO-10B-1-M10 Kopierad
5/8
20 mm
10B-1
E2, E3
90 mm
44 mm
M10
45 mm
0,17 kg
CHT - GO
Glidprofil för E4
Art.nr:
GO-12B-1-M12 Kopierad
3/4
20 mm
12B-1
E4
90 mm
44 mm
M12
45 mm
0,19 kg
CHT - GO
Glidprofil för E4
Art.nr:
GO-16B-1-M12 Kopierad
1
25 mm
16B-1
E4
110 mm
54 mm
M12
55 mm
0,28 kg
CHT - GO
Glidprofil för E5/E6/E7
Art.nr:
GO-20B-1-M20 Kopierad
1 1/4
25 mm
20B-1
E5, E6, E7
110 mm
54 mm
M20
55 mm
0,28 kg
CHT - GO
Glidprofil för E5/E6/E7
Art.nr:
GO-24B-1-M20 Kopierad
1 1/2
25 mm
24B-1
E5, E6, E7
110 mm
54 mm
M20
55 mm
0,28 kg
CHT - GO
Glidprofil för E1
Art.nr:
GO-06B-2-M8 Kopierad
3/8
20 mm
06B-2
E1
70 mm
34 mm
M8
35 mm
0,1 kg
CHT - GO
Glidprofil för E2/E3
Art.nr:
GO-08B-2-M10 Kopierad
1/2
20 mm
08B-2
E2, E3
70 mm
34 mm
M10
35 mm
0,11 kg
CHT - GO
Glidprofil för E2/E3
Art.nr:
GO-10B-2-M10 Kopierad
5/8
25 mm
10B-2
E2, E3
90 mm
44 mm
M10
45 mm
0,17 kg
CHT - GO
Glidprofil för E4
Art.nr:
GO-12B-2-M12 Kopierad
3/4
30 mm
12B-2
E4
90 mm
44 mm
M12
45 mm
0,19 kg
CHT - GO
Glidprofil för E4
Art.nr:
GO-16B-2-M12 Kopierad
1
45 mm
16B-2
E4
110 mm
54 mm
M12
55 mm
0,28 kg
CHT - GO
Glidprofil för E5/E6/E7
Art.nr:
GO-20B-2-M20 Kopierad
1 1/4
54 mm
20B-2
E5, E6, E7
110 mm
54 mm
M20
55 mm
0,28 kg
CHT - GO
Glidprofil för E5/E6/E7
Art.nr:
GO-24B-2-M20 Kopierad
1 1/2
71 mm
24B-2
E5, E6, E7
110 mm
54 mm
M20
55 mm
0,28 kg
CHT - GO
Glidprofil för E1
Art.nr:
GO-06B-3-M8 Kopierad
3/8
25 mm
06B-3
E1
70 mm
34 mm
M8
35 mm
0,1 kg
CHT - GO
Glidprofil för E2/E3
Art.nr:
GO-08B-3-M10 Kopierad
1/2
35 mm
08B-3
E2, E3
70 mm
34 mm
M10
35 mm
0,11 kg
CHT - GO
Glidprofil för E2/E3
Art.nr:
GO-10B-3-M10 Kopierad
5/8
40 mm
10B-3
E2, E3
90 mm
44 mm
M10
45 mm
0,17 kg
CHT - GO
Glidprofil för E4
Art.nr:
GO-12B-3-M12 Kopierad
3/4
49 mm
12B-3
E4
90 mm
44 mm
M12
45 mm
0,19 kg
CHT - GO
Glidprofil för E4
Art.nr:
GO-16B-3-M12 Kopierad
1
78 mm
16B-3
E4
110 mm
54 mm
M12
55 mm
0,28 kg
CHT - GO
Glidprofil för E5/E6/E7
Art.nr:
GO-20B-3-M20 Kopierad
1 1/4
90 mm
20B-3
E5, E6, E7
110 mm
54 mm
M20
55 mm
0,28 kg
CHT - GO
Glidprofil för E5/E6/E7
Art.nr:
GO-24B-3-M20 Kopierad
1 1/2
119 mm
24B-3
E5, E6, E7
110 mm
54 mm
M20
55 mm
0,28 kg
