NABTESCO
NABTESCO

RA-EA/EC

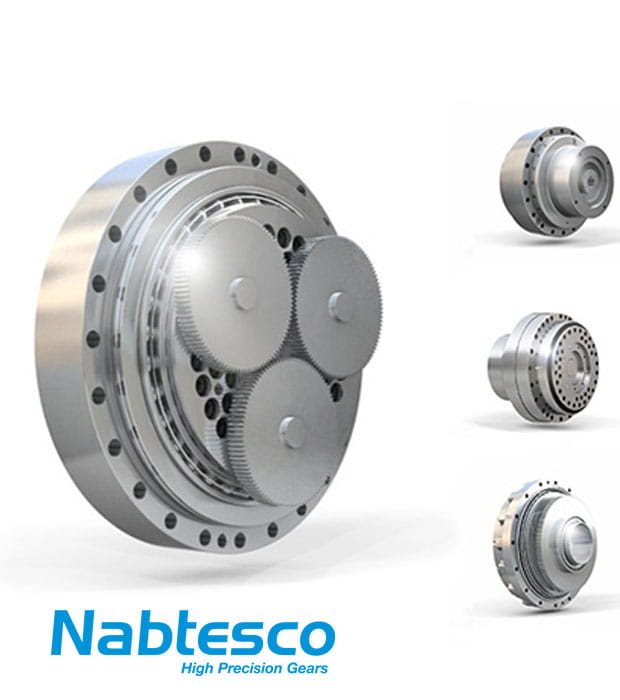

Cycloidväxel

  • Extrem precision
  • Tål höga shocklaster
  • Solid utgående axel
  • Helkapslad

Produktbeskrivning

Kompakta och anpassade för verktygsmaskiner.
RA-EA och RA-EC växlarna är speciellt konstruerade positionering av verktygen i verktygsmaskiner. Ett motorfläns möjliggör snabb och enkel integration i verktygsbytessystemet (ATC - Automatic Tool Changer).
Precisionsväxlarna i RH-EA / EC-serien erbjuder imponerande styvhet och chockbelastningsförmåga (upp till 5 gånger det nominella vridmomentet). Deras precision, med en glappnivå på mindre än 1 bågmin, är också ovanligt hög. En annan stor fördel är det låga tröghetsmomentet och kostnadseffektiv installation i maskinverktyget.



Solid Components

När du ser Solid component icon bredvid ett artikelnummer betyder det att du kan ladda ner den artikelns CAD-ritningar i det format som är vald i listan här nedan. Om ikonen är grå saknas CAD-ritningar. Klicka på ikonen så genereras CAD-filen, som du sedan kan ladda ner genom att trycka på samma ikon här nedan. Även produktblad och CAD-filer från CAD-konfiguratorer laddas ner här.

Varianter

Varianter Pris/enhet Axiell kraft Max. accelerations moment Nominellt moment Nödstoppsmoment Tiltmoment Utväxling Vridstyvhet
3920 N 412 Nm 167 Nm 833 Nm 1764 Nm 80:1-160:1 49 Nm/arcmin
5194 N 1029 Nm 412 Nm 2058 Nm 3332 Nm 80:1-152:1 108 Nm/arcmin
7840 N 1960 Nm 784 Nm 3920 Nm 4312 Nm 80:1-152:1 196 Nm/arcmin
14700 N 3920 Nm 1568 Nm 7840 Nm 7840 Nm 80:1-170:1 392 Nm/arcmin
3920 N 412 Nm 167 Nm 833 Nm 1764 Nm 81:1-161:1 49 Nm/arcmin
5194 N 1029 Nm 412 Nm 2058 Nm 3332 Nm 81:1-153:1 108 Nm/arcmin
7840 N 1960 Nm 784 Nm 3920 Nm 4312 Nm 81:1-153:1 196 Nm/arcmin
14700 N 3920 Nm 1568 Nm 7840 Nm 7840 Nm 81:1-171:1 392 Nm/arcmin

Vald variant

RA 20 EA

Teknisk data

Axiell kraft 3920 N
Glapp <1,0 arcmin
Max. accelerations moment 412 Nm
Nominellt moment 167 Nm
Nödstoppsmoment 833 Nm
Tiltmoment 1764 Nm
Utväxling 80:1-160:1
Vridstyvhet 49 Nm/arcmin
