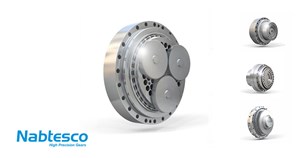

RV-P cykloidväxel växlar från Nabtesco

Nabtesco cykloidväxel RV-P

NABTESCO

RF-P

Cykloidväxel

Dessa växlar är designade för applikationer med extremt begränsat utrymme. Det gör dem idealiska för användning i Delta- och SCARA-robotar eller som drivhjul i Automated Guide Vehicle (AGV).
  • Extrem precision
  • Tål höga shocklaster
  • Idealisk för Pick&place
  • Långa serviceintervaller

Vald variant

Fler varianter bild

Vald variant

Teknisk data

Glapp <2,0 arcmin
Max. accelerations moment 570 Nm
Nominellt moment 190 Nm
Nödstoppsmoment 570 Nm
Utväxling 31:1
Vridstyvhet 66 Nm/arcmin

Nedladdningsbara filer

Solid components

RF 19 P

Produktbeskrivning

Hög hastighet i kompakt design.

Dessa växlar är designade för applikationer med extremt begränsat utrymme.



Det gör dem idealiska för användning i Delta- och SCARA-robotar eller som drivhjul i Automated Guide Vehicle (AGV).



De kompakta cykloidväxlarna i RF-P-serien sätter nya standarder för höghastighetsapplikationer i ett kompakt utrymme.

De möjliggör hastigheter på upp till 200 rpm och arbetar med extremt hög precision (<2 bågmin). Cycloidformen med en tvåstegs växel minskar slitage - en stor fördel jämfört med konventionella planetväxlar!

Resultatet är lågt glapp under hela livslängden upp till 20 000 driftstimmar.



RF-P-serien är därför förstahands valet för dynamiska pick & place- och positioneringsapplikationer!

RF-P-växlarna idealiska för användning i automatiska verktygsbyten (ATC).

Tillbehör

InMotion

Varianter Solid components Max. accelerations moment Nominellt moment Nödstoppsmoment Utväxling Vridstyvhet Pris/enhet
570 Nm
190 Nm
570 Nm
31:1
66 Nm/arcmin
960 Nm
320 Nm
960 Nm
32,2:1-56:1
149 Nm/arcmin

Vald variant

Välj variant i listan
