NABTESCO

Gear Set

Strain wave - Gear set

Gear Set är den enklaste versionen av strain wave-växlar. De består av komponenterna flexspline, circular spline och wave generator och kännetecknas av hög effekttäthet.
  • Höga dynamiska vridmoment
  • Kompakt konstruktion
  • Underhållsfri

Vald variant

Fler varianter bild
Nabtesco_Logo_sRGB_mit_Unterzeile.tif

Spara som PDF

Teknisk data och dokument

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Max. accelerations moment 36
Nominellt moment 10
Nödstoppsmoment 70
Utväxling 50:1 - 100:1

Nedladdningsbara filer

Generera CAD

Gear Set 35

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

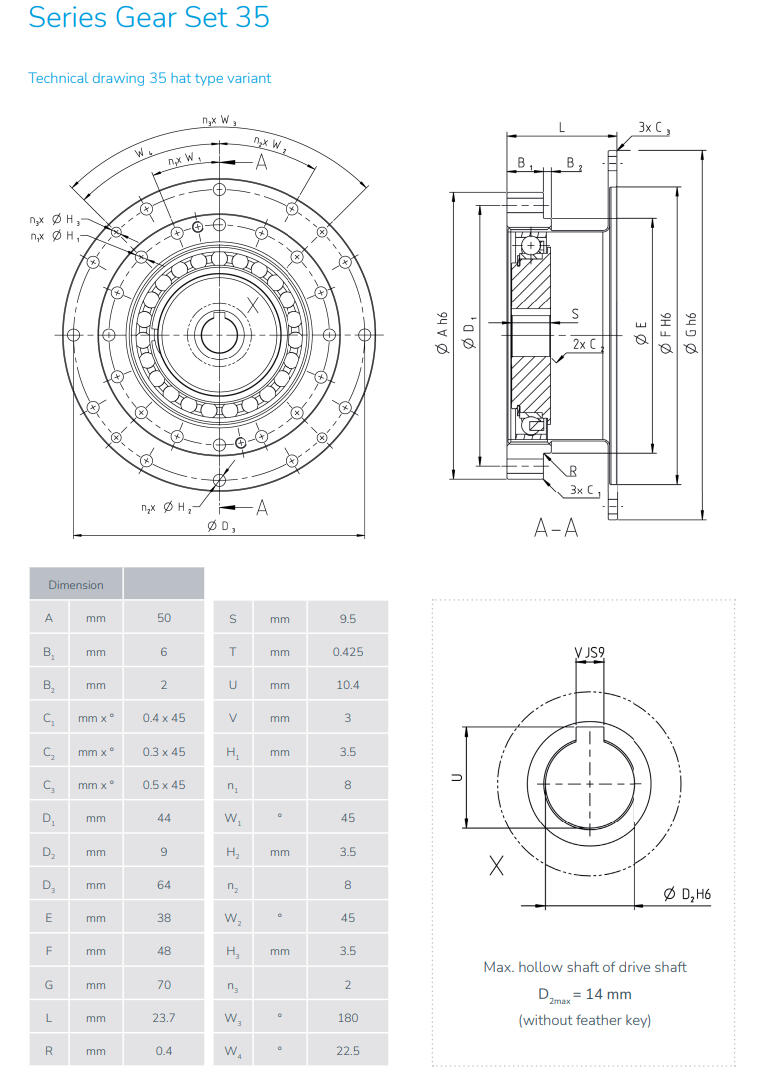

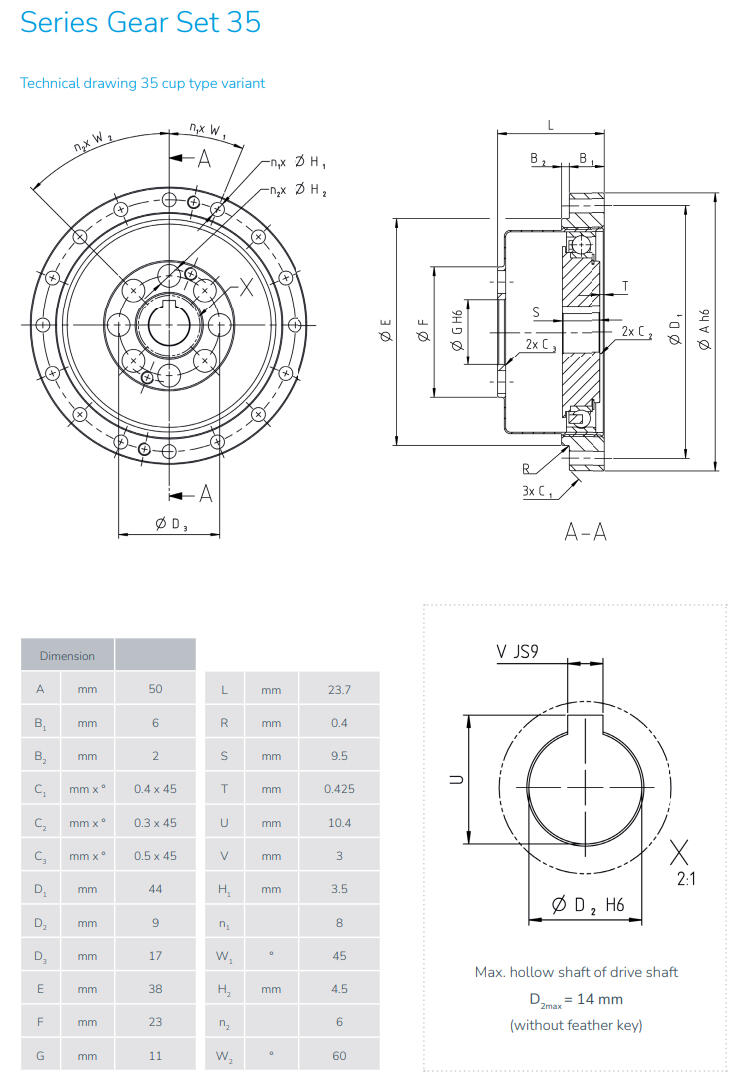

Tekniska illustrationer

Produktbeskrivning

Enkel konstruktion med hög effekttäthet

Gear Set är den enklaste versionen av strain wave-växlar. De består av komponenterna flexspline, circular spline och wave generator och kännetecknas av hög effekttäthet.

Komponentseten är lämpliga för kunder som vill integrera växeln i en befintlig applikation. Tack vare sin enstegsutväxling möjliggör de spel-fria växlarna extremt kompakta konstruktioner.


De erbjuder höga dynamiska vridmoment, utmärkt överförings- och repetitionsnoggrannhet samt maximal flexibilitet vid integration. komponetseten kan integreras fullt ut i befintliga applikationer och utgör grunden för kompakta, kraftfulla och effektiva konstruktioner – en idealisk lösning för robotik och automation.

Tillbehör

InMotion

Utbildning Fenner Drives
Motion Academy

Utbildning med Fenner Drives – För en hållbar industri

Werma IE5 och EMR Bulldozer från ATB
Produktnytt

IE5-motorer som driver en smartare industri – så kompletterar EMR Bulldozer och Werma IE5 varandra

Motorer och styrsystem för extrema miljöer från Phytron
Produktnytt

Phytron | Specialister på drivsystem för extrema miljöer

Elmia Subcontractor 2025
Företagsnytt

Elmia Subcontractor 2025 – tack för tre givande dagar!

Motorer för tuffa och extrema miljöer
Motion Academy

Motorer för tuffa miljöer | Motorer som klarar mer - när omgivningen ställer extrema krav

Krocktestare applikationscase
Kundcase Motion Academy

Driftsäker krocktestare med extrema krafter

Varianter Generera CAD Max. accelerations moment Nominellt moment Nödstoppsmoment Utväxling Pris/enhet
Strain wave, Max accelerations moment 36 Nm
Art.nr:
Gear Set 35 Kopierad
36
10
70
50:1 - 100:1
Strain wave, Max accelerations moment 70 Nm
Art.nr:
Gear Set 43 Kopierad
70
31
143
50:1 - 120:1
Strain wave, Max accelerations moment 120 Nm
Art.nr:
Gear Set 51 Kopierad
120
52
191
30:1 - 160:1
Strain wave, Max accelerations moment 229 Nm
Art.nr:
Gear Set 63 Kopierad
229
87
408
30:1 - 160:1
Strain wave, Max accelerations moment 484 Nm
Art.nr:
Gear Set 81 Kopierad
484
178
892
30:1 - 160:1
