Borstlös motor med integrerad styrning FL42BLS

Ramstorlek 42mm

  • Inbyggd varvtalsreglering
  • Utgång för pulståg
  • Kundanpassa utformning och funktion
  • Växel och broms som tillval

Produktbeskrivning

Fullings FL42BLS-serie är en borstlös motor med inbyggd styrning.

Tack vare denna lösning underlättar det för dig genom att enkelt installera en motor i din applikation utan att behöva köpa till en avancerad fristående styrning.



Med Fullings höga kvalitet innebär det att du kan få en mer kostnads- och utrymmeseffektiv lösning genom att bibehålla möjlighet att anpassa och utforma funktionen på styrningen för att hitta en lösning som passar just dina behov.

icon Borstlös motor med inbyggt styrning
Borstlös motor med inbyggt styrning
BLDC elmotor med integrerad drivning

Varianter

Spara som favorit Varianter Pris/enhet Effekt Induktans Längd Max. moment Max. ström Momentkonstant Nominell ström Nominellt moment Resistans Tröghetsmoment Vikt Återmatad spänning EMK
BLDC elmotor med integrerad drivning
3204509040 FL42BLS01-IE
26 W 2,1 mH 77 mm 0,19 Nm 5,4 A 0,035 Nm/A 1,8 A 0,063 Nm 1,5 Ω 24 g.cm² 0,45 kg 2,45 Vrms/krmp
BLDC elmotor med integrerad drivning
3204510040 FL42BLS02-IE
52,5 W 1,2 mH 60,3 mm 0,38 Nm 10,6 A 0,036 Nm/A 3,5 A 0,125 Nm 0,8 Ω 48 g.cm² 0,6 kg 2,71 Vrms/krmp
BLDC elmotor med integrerad drivning
3204512040 FL42BLS03-IE
77 W 0,71 mH 137 mm 0,55 Nm 14,2 A 0,037 Nm/A 4,8 A 0,185 Nm 0,43 Ω 72 g.cm² 0,8 kg 2,74 Vrms/krmp
BLDC elmotor med integrerad drivning
3204514040 FL42BLS04-IE
105 W 0,5 mH 157 mm 0,75 Nm 21,5 A 0,035 Nm/A 6,6 A 0,25 Nm 0,3 Ω 96 g.cm² 0,95 kg 2,62 Vrms/krmp

Solid Components

När du ser Solid component icon bredvid ett artikelnummer betyder det att du kan ladda ner den artikelns CAD-ritningar i det format som är vald i listan här nedan. Om ikonen är grå saknas CAD-ritningar. Klicka på ikonen så genereras CAD-filen, som du sedan kan ladda ner genom att trycka på samma ikon här nedan. Även produktblad och CAD-filer från CAD-konfiguratorer laddas ner här.

Vald variant

search BLDC elmotor med integrerad drivning
BLDC elmotor med integrerad drivning

3204509040
FL42BLS01-IE

Teknisk data

Antal faser 3
Antal poler 8
Axeldiameter 5 mm
Axiell kraft 10 N
Effekt 26 W
Frontstorlek 42 mm
Induktans 2,1 mH
IP-klass IP40
Isolationsklass B
Längd 77 mm
Matningsspänning 24 V DC
Max. moment 0,19 Nm
Max. ström 5,4 A
Momentkonstant 0,035 Nm/A
Nominell hastighet 4000 rpm
Nominell ström 1,8 A
Nominellt moment 0,063 Nm
Radiell kraft 28 N
Resistans 1,5 Ω
Tröghetsmoment 24 g.cm²
Vikt 0,45 kg
Återmatad spänning EMK 2,45 Vrms/krmp

Skriv ut/Spara som PDF Skriv ut/Spara som PDF

Mått och inkopplingar

search or video icon Fulling elmotor bldc motor dimensioner search or video icon Elmotor Fulling BLDC kopplingsschema
  • Fulling elmotor bldc motor dimensioner

    Fulling elmotor bldc motor dimensioner

  • Elmotor Fulling BLDC kopplingsschema

    Elmotor Fulling BLDC kopplingsschema

InMotion

Crouzet Transtecno pa lager
Omgående leverans av kombinationer från Crouzet och Transtecno Produktnytt

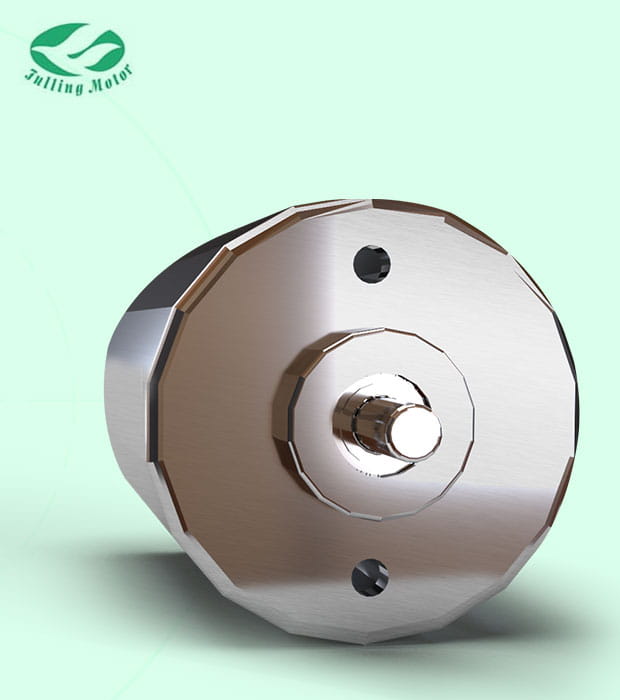

Fulling Economical borstlös dc motor
Kapa kostnader med Fullings 'Economical BLDC motor' Produktnytt

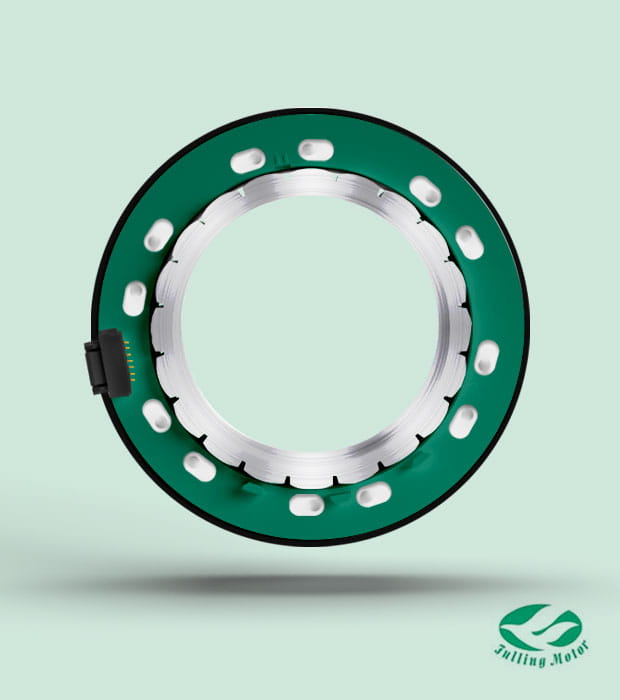

Frameless motor Fulling Motors
Innovationsmöjligheter med Fullings frameless motorer Produktnytt

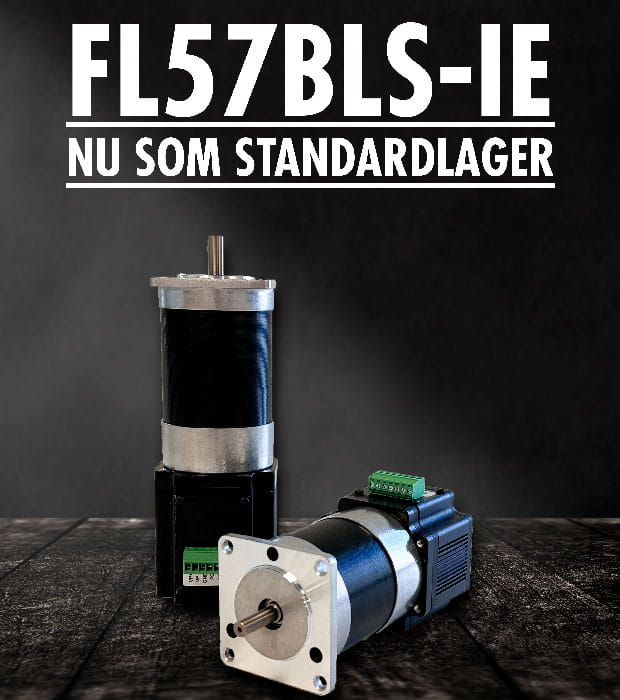

fulling elmotor fl57bls
