FULLING
Stegmotor FL20STH
2-fas hybridstegmotor ramstorlek 20mm
FL20STH är en långlivad stegmotor från Fulling Motor. En stegmotor som finns i ett antal standardiserade storlekar. Stegmotor som är förberedd för encoder.
- Liten ramstorlek
- Förberedd för encoder
- Lång livslängd
- *Lagervara
Vald variant
Vald variant
Teknisk data
| Antal faser | 2 |
|---|---|
| Axeldiameter | 4 mm |
| Axiell kraft | 4 N |
| Fasström | 0,6 A |

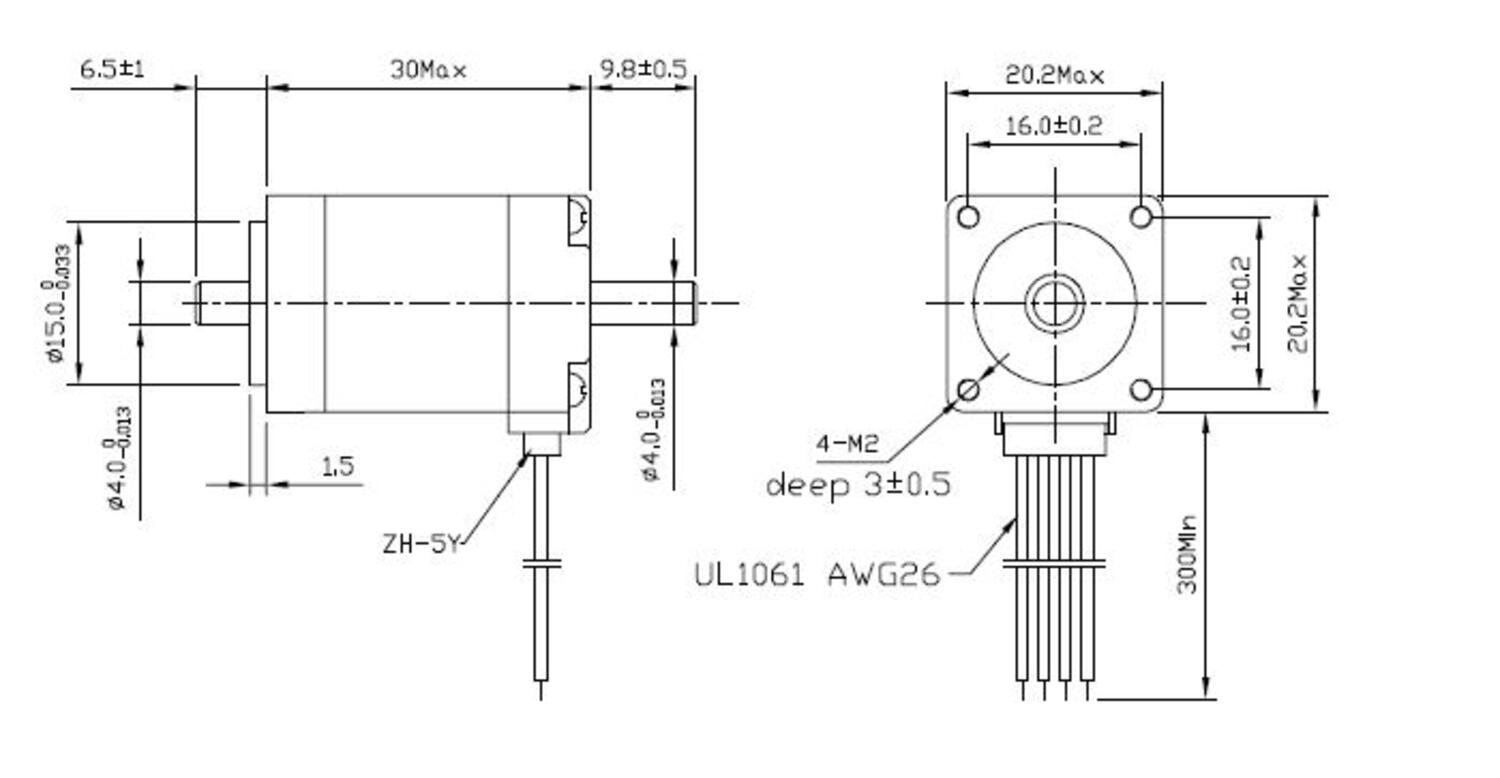

| Frontstorlek | 20x20 |
| Hållmoment | 0,01765 |
| Induktans | 1,7 mH |

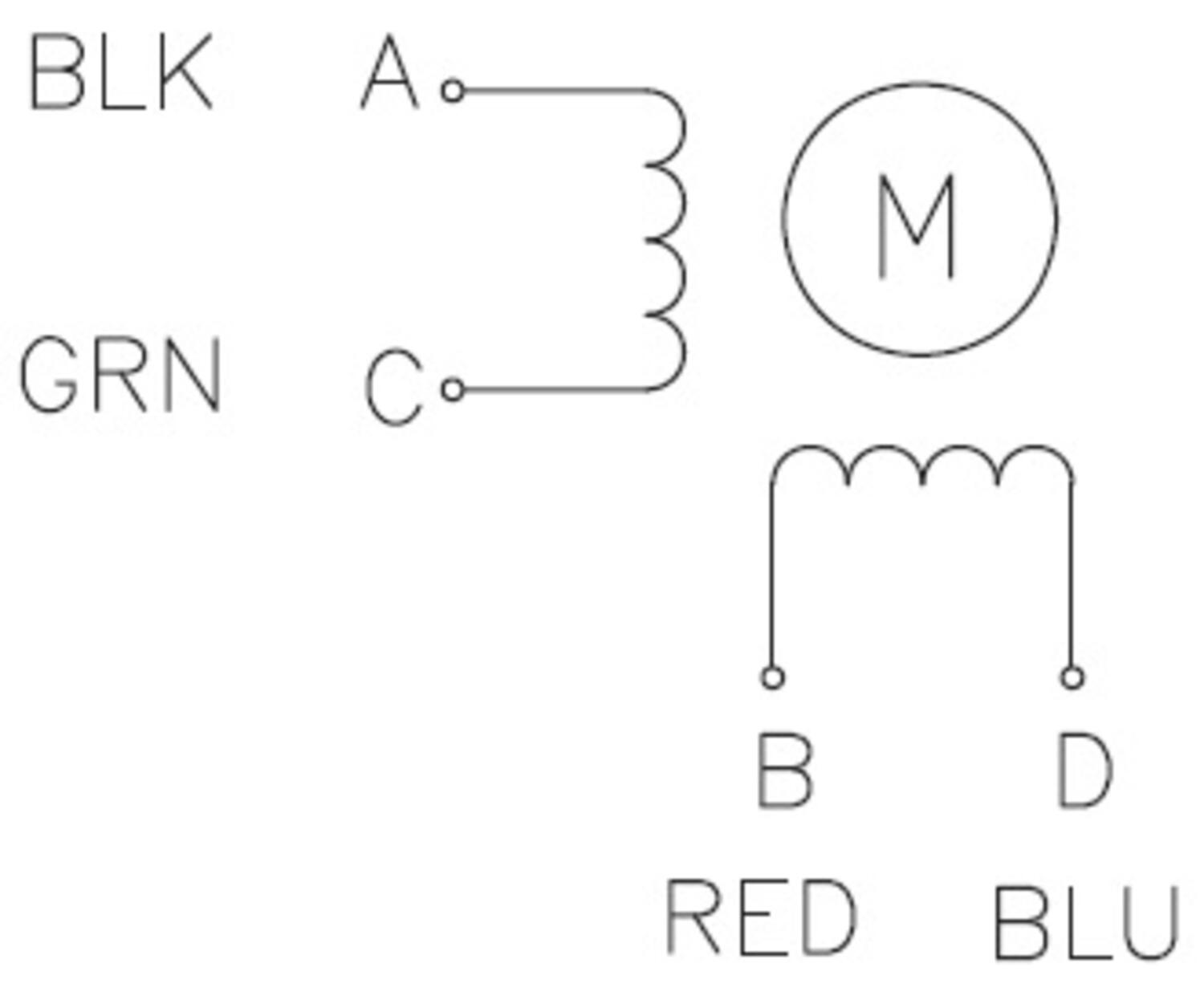

| Kabelantal | 4 st |
| Kabellängd | 300 mm |
| Längd | 30 mm |
|---|---|
| Matningsspänning | 3,9 V DC |
| Radiell kraft | 10 N |
| Resistans | 6,5 Ω |
| Stegvinkel | 1,8 ° |
| Tröghetsmoment | 2 g.cm² |
| Vikt | 0,06 kg |
Nedladdningsbara filer
Generera CAD
FL20STH30-0604UEN Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Produktbeskrivning
Med FL20STH så får du Fullings minsta ramstorlek av stegmotormodellerna.
Med sin ramstorlek på 20mm och Nema 8 fläns så är detta motorn för applikationen som kräver en liten och kompakt motor.
De lagerförda modellerna är förberedda för encoder så du kan lätt bygga ihop en lösning med bra återkoppling.
Stegmotorer lämpar sig bra för t ex skrivare och medicinteknisk utrustning.
