inMOTION

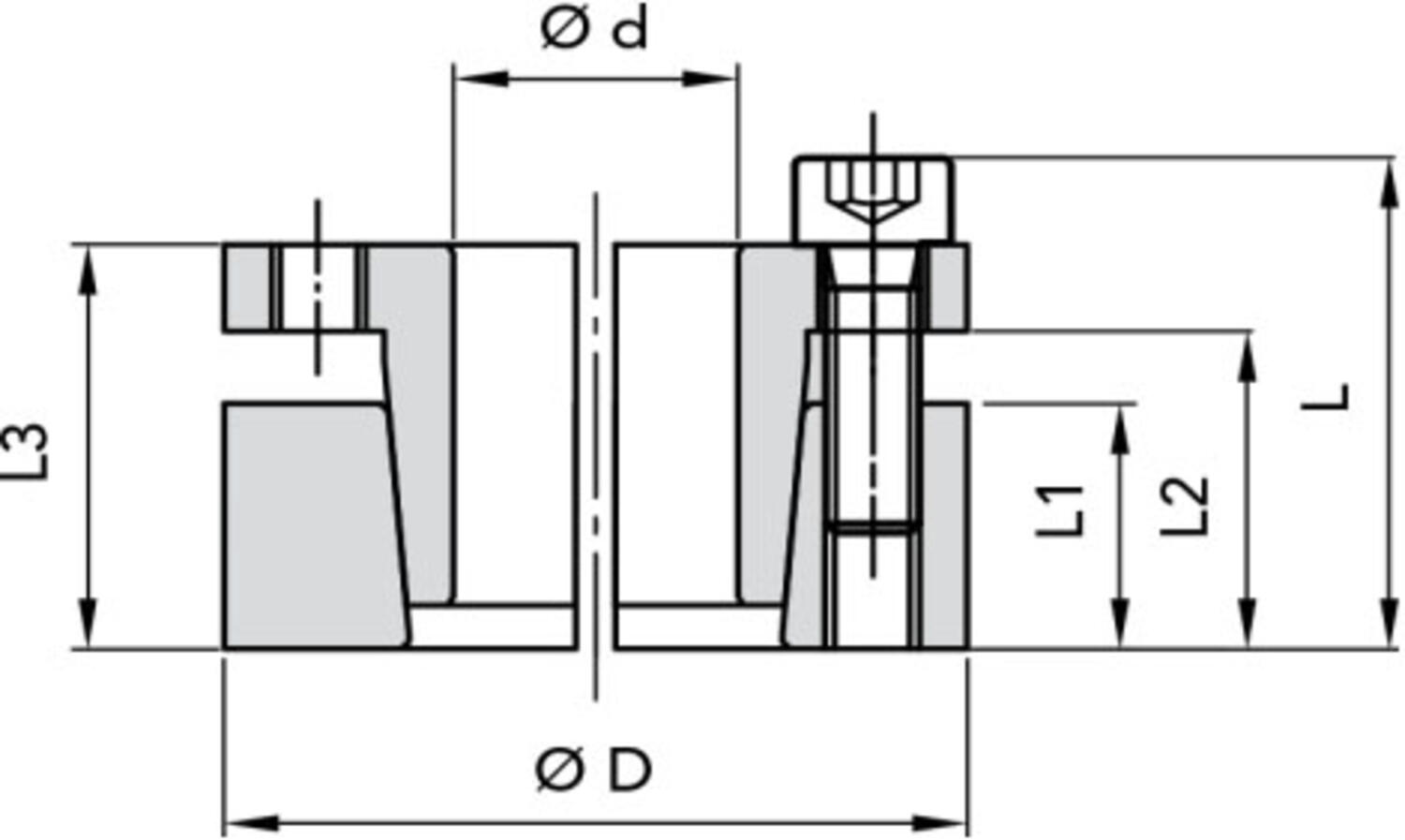

Anläggningstryck axel	314 N/mm²
Anläggningstryck nav	120 N/mm²
d	18 mm
D	47 mm
L	34 mm
L1	17 mm
L2	22 mm

L3	28 mm
Låsbultar antal	5 st
Låsbultar storlek	M6x20
Spännkraft bult	14
Vikt	0,3 kg
Överförbart vridmoment	310

Varianter	Anläggningstryck axel	Anläggningstryck nav	d	D	L	L1	L2	L3	Låsbultar antal	Låsbultar storlek	Spännkraft bult	Vikt	Överförbart vridmoment
Spännelement 20X47 Art.nr: VCE15 20X47 Kopierad	295 N/mm²	125 N/mm²	20 mm	47 mm	34 mm	17 mm	22 mm	28 mm	5 st	M6x20	14	0,3 kg	380
Spännelement 22X47 Art.nr: VCE15 22X47 Kopierad	270 N/mm²	125 N/mm²	22 mm	47 mm	34 mm	17 mm	22 mm	28 mm	5 st	M6x20	14	0,3 kg	410
Spännelement 24X50 Art.nr: VCE15 24X50 Kopierad	243 N/mm²	120 N/mm²	24 mm	50 mm	34 mm	17 mm	22 mm	28 mm	6 st	M6x20	14	0,3 kg	440
Spännelement 25X50 Art.nr: VCE15 25X50 Kopierad	285 N/mm²	140 N/mm²	25 mm	50 mm	34 mm	17 mm	22 mm	28 mm	6 st	M6x20	14	0,3 kg	560
Spännelement 35X60 Art.nr: VCE15 35X60 Kopierad	270 N/mm²	155 N/mm²	35 mm	60 mm	34 mm	17 mm	22 mm	28 mm	8 st	M6x20	14	0,4 kg	1050
Spännelement 40X65 Art.nr: VCE15 40X65 Kopierad	235 N/mm²	145 N/mm²	40 mm	65 mm	34 mm	17 mm	22 mm	28 mm	8 st	M6x20	14	0,4 kg	1200
Spännelement 45X75 Art.nr: VCE15 45X75 Kopierad	290 N/mm²	170 N/mm²	45 mm	75 mm	41 mm	20 mm	25 mm	33 mm	7 st	M8x25	35	0,6 kg	2180
Spännelement 50X80 Art.nr: VCE15 50X80 Kopierad	260 N/mm²	160 N/mm²	50 mm	80 mm	41 mm	20 mm	25 mm	33 mm	7 st	M8x25	35	0,8 kg	2430
Spännelement 55X85 Art.nr: VCE15 55X85 Kopierad	270 N/mm²	175 N/mm²	55 mm	85 mm	41 mm	20 mm	25 mm	33 mm	8 st	M8x25	35	0,8 kg	3070
Spännelement 60X90 Art.nr: VCE15 60X90 Kopierad	245 N/mm²	165 N/mm²	60 mm	90 mm	41 mm	20 mm	25 mm	33 mm	8 st	M8x25	35	0,8 kg	3350
Spännelement 80X120 Art.nr: VCE15 80X120 Kopierad	250 N/mm²	160 N/mm²	80 mm	120 mm	50 mm	24 mm	30 mm	40 mm	8 st	M10x30	70	1,8 kg	7130
Spännelement 100X145 Art.nr: VCE15 100X145 Kopierad	270 N/mm²	190 N/mm²	100 mm	145 mm	56 mm	26 mm	32 mm	44 mm	8 st	M12x35	125	2,8 kg	13380
Spännelement 18X47 Art.nr: VCE15 18X47 Kopierad	314 N/mm²	120 N/mm²	18 mm	47 mm	34 mm	17 mm	22 mm	28 mm	5 st	M6x20	14	0,3 kg	310
Spännelement 19X47 Art.nr: VCE15 19X47 Kopierad	300 N/mm²	120 N/mm²	19 mm	47 mm	34 mm	17 mm	22 mm	28 mm	5 st	M6x20	14	0,3 kg	330
Spännelement 28X55 Art.nr: VCE15 28X55 Kopierad	255 N/mm²	130 N/mm²	28 mm	55 mm	34 mm	17 mm	22 mm	28 mm	6 st	M6x20	14	0,4 kg	630
Spännelement 30X55 Art.nr: VCE15 30X55 Kopierad	235 N/mm²	130 N/mm²	30 mm	55 mm	34 mm	17 mm	22 mm	28 mm	6 st	M6x20	14	0,3 kg	660
Spännelement 32X60 Art.nr: VCE15 32X60 Kopierad	295 N/mm²	155 N/mm²	32 mm	60 mm	34 mm	17 mm	22 mm	28 mm	8 st	M6x20	14	0,4 kg	960
Spännelement 38X65 Art.nr: VCE15 38X65 Kopierad	250 N/mm²	145 N/mm²	38 mm	65 mm	34 mm	17 mm	22 mm	28 mm	8 st	M6x20	14	0,4 kg	1140
Spännelement 65X95 Art.nr: VCE15 65X95 Kopierad	255 N/mm²	175 N/mm²	65 mm	95 mm	41 mm	20 mm	25 mm	33 mm	9 st	M8x25	35	0,9 kg	4080
Spännelement 70X110 Art.nr: VCE15 70X110 Kopierad	280 N/mm²	180 N/mm²	70 mm	110 mm	50 mm	24 mm	30 mm	40 mm	8 st	M10x30	70	1,59 kg	6280
Spännelement 75X115 Art.nr: VCE15 75X115 Kopierad	260 N/mm²	170 N/mm²	75 mm	115 mm	50 mm	24 mm	30 mm	40 mm	8 st	M10x30	70	1,8 kg	6680
Spännelement 85X125 Art.nr: VCE15 85X125 Kopierad	260 N/mm²	180 N/mm²	85 mm	125 mm	50 mm	24 mm	30 mm	40 mm	9 st	M10x30	70	2 kg	8480
Spännelement 90X130 Art.nr: VCE15 90X130 Kopierad	250 N/mm²	170 N/mm²	90 mm	130 mm	50 mm	24 mm	30 mm	40 mm	9 st	M10x30	70	2,1 kg	9080
Spännelement 95X135 Art.nr: VCE15 95X135 Kopierad	260 N/mm²	180 N/mm²	95 mm	135 mm	50 mm	24 mm	30 mm	40 mm	10 st	M10x30	70	2,1 kg	10580
Spännelement 110X155 Art.nr: VCE15 110X155 Kopierad	240 N/mm²	180 N/mm²	110 mm	155 mm	56 mm	26 mm	32 mm	44 mm	8 st	M12x35	125	3 kg	14580
Spännelement 120X165 Art.nr: VCE15 120X165 Kopierad	250 N/mm²	180 N/mm²	120 mm	165 mm	56 mm	26 mm	32 mm	44 mm	9 st	M12x35	125	3,2 kg	17880
Spännelement 130X180 Art.nr: VCE15 130X180 Kopierad	240 N/mm²	170 N/mm²	130 mm	180 mm	64 mm	34 mm	40 mm	52 mm	12 st	M12x35	125	4,8 kg	26000
Spännelement 140X190 Art.nr: VCE15 140X190 Kopierad	210 N/mm²	150 N/mm²	140 mm	190 mm	68 mm	34 mm	40 mm	54 mm	9 st	M14x40	190	5,2 kg	26980
Spännelement 150X200 Art.nr: VCE15 150X200 Kopierad	230 N/mm²	170 N/mm²	150 mm	200 mm	68 mm	34 mm	40 mm	54 mm	10 st	M14x40	190	5,4 kg	32980
Spännelement 160X210 Art.nr: VCE15 160X210 Kopierad	230 N/mm²	170 N/mm²	160 mm	210 mm	68 mm	34 mm	40 mm	54 mm	11 st	M14x40	190	5,7 kg	37980
Spännelement 170X225 Art.nr: VCE15 170X225 Kopierad	180 N/mm²	130 N/mm²	170 mm	225 mm	78 mm	44 mm	50 mm	64 mm	12 st	M14x40	190	8 kg	44980
Spännelement 180X235 Art.nr: VCE15 180X235 Kopierad	170 N/mm²	130 N/mm²	180 mm	235 mm	78 mm	44 mm	50 mm	64 mm	12 st	M14x40	190	0,3 kg	46980

Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
